高频自激振荡电路

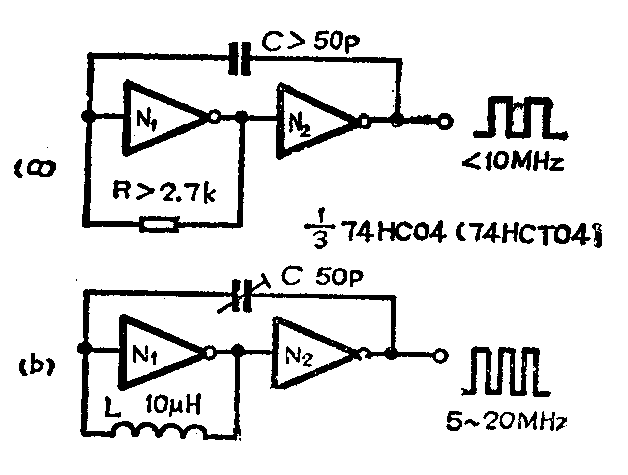

用两级CMOS反相器，外加一只电阻，一只电容构成的自激方波振荡器，想必各位读者都很熟悉。附图a、b所示是用74HC系列或74HCT系列CMOS反相器构成的高频自激方波振荡电路。当振荡频率高于10MHz时，需将R换为小电感，如图b。图a的频率为1／1.8RC，图b的频率可通过半可变的C调节。
车用保险丝指示电路
当汽车电路或其它电器设备发生故障时，首先应检查电路中的保险丝是否烧断。若电路中保险丝很多的话，这将是很费事的。采用图示电路，不用拆下查看即知哪只保险已烧断或接触不良。本电路正常工作时不耗电，通过调节R\(_{1}\)可使电路适合各种电压的设备及系统。
触摸门铃开关

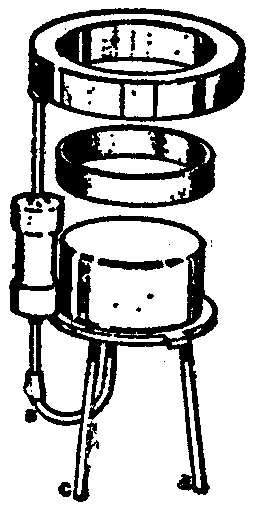

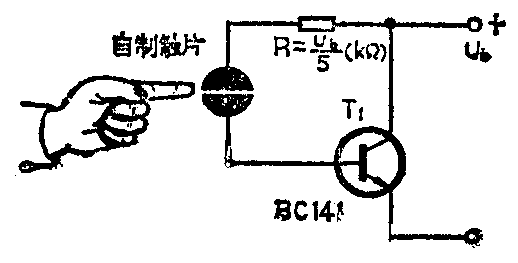

要想将门铃开关改为触摸式的，既漂亮又合适的触片并不好找。若采用图示方式，只需一只TO—39型金属封装的NPN管，再加上一个金属垫圈，一段塑料管及一只电阻即可。
市电过零检测电路

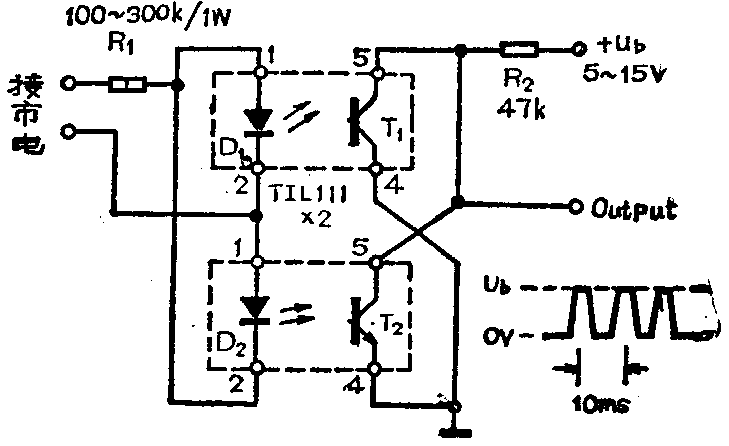

如图所示的市电近零检测电路既安全又相当简单，该电路仅仅用了两只光电耦合器和两只电阻。两只光电耦合器中的LED（D\(_{1}\)、D2）反正并联并经R\(_{1}\)由市电供电，当市电为正或负半周时，D1或D\(_{2}\)导通发光，电流约2mA，使并联的T1或T\(_{2}\)导通，输出为低电平；当市电过零时，D1、D\(_{2}\)均不发光，T1、T\(_{2}\)不导通，输出为接近Ub的高电平。R\(_{1}\)、R2的值可依U\(_{b}\) 和光电耦合器的参数来选择，但R1的值不宜过小，以免LED过载损坏。
三相交流电检测电路

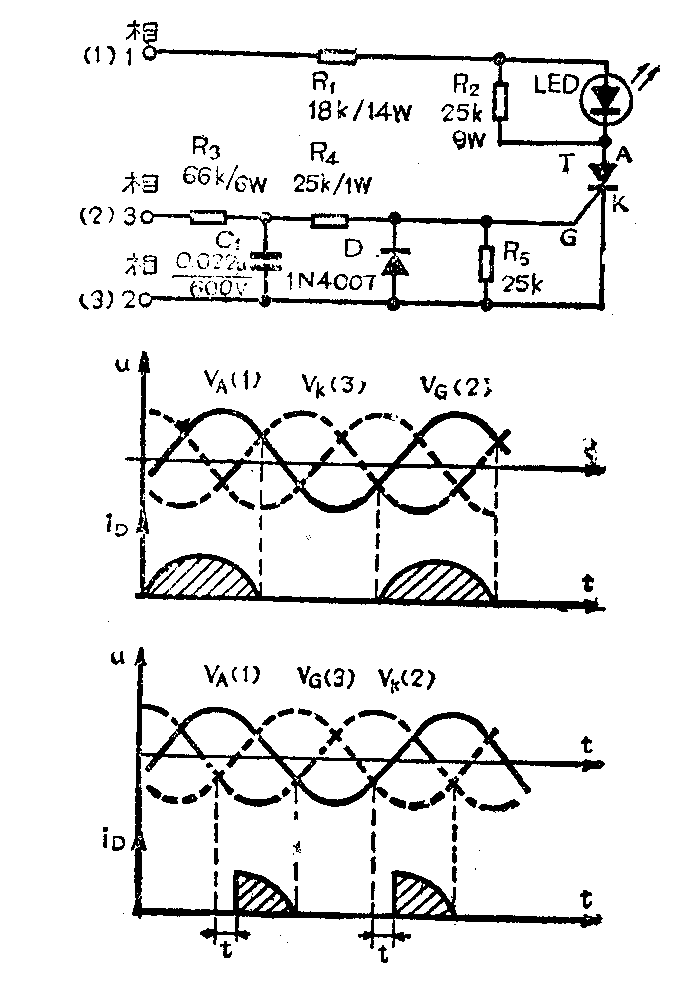

附图所示为一极简单的三相交流电检测电路，它只使用一只小电流单向可控硅为主要元件，用来检测接线时三相交流电是否缺相及相序是否正确，广泛用于工业电器设备的缺相、错相、报警等场合。本电路的独特之处是无需另备供电电源。当将相1、相3、相2线正确接至可控硅的A、G、K极时，由曲线图可知，可控硅的导通时间为半个单相周期，LED为普通亮度；若连线有误，例如图中括号所示的相1、相2、相3时，由另一曲线图可知，可控硅导通时间变短，LED亮度大减。图中的延时时间t由R\(_{3}\)、R4、C\(_{1}\)决定；当三相交流电中缺少任何一相或一相以上时，可控硅截止，LED熄灭。（以上均为赵九泷编译）
