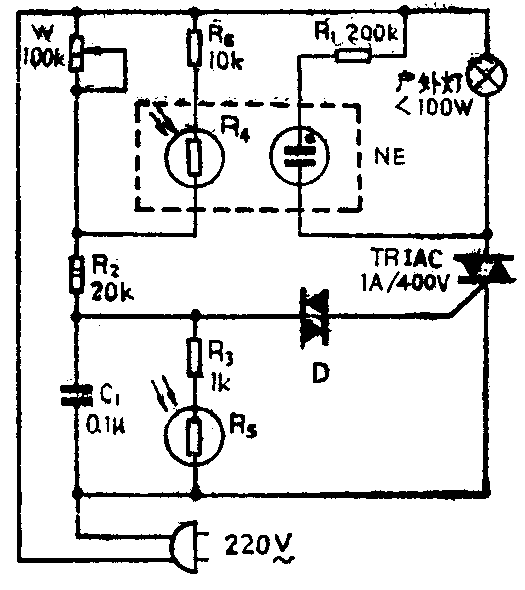

许多庭院里的自动灯是由一个简单的光电池控制的。清晨与黄昏时，环境亮度的变化相当缓慢，这就使得天黑前或天亮前，灯泡总是闪烁着，这会大大缩短灯泡的寿命。使用附图所示的线路，可以避免这种情况。该线路可根据环境光线是减弱还是增强来快速地把灯打开或关断。
线路的关键部分是由一个氖灯NE与一个硫化镉光敏电阻R4组成的光电耦合器。双向触发二极管D与双向可控硅TRIAC起着开关的作用。另一只光敏电阻R\(_{5}\)起主传感器的作用。
傍晚来临时，R\(_{5}\)阻值增加，当它达到某一阈值时，D触发TRIAC，点燃户外灯及NE。由于NE点亮，R4阻值减小，从而使R\(_{3}\)、R5处的端压升高，提高了D的触发信号强度，使TRIAC更可靠地导通。实际上，R\(_{4}\)、NE组成的光电耦合器起着正反馈的作用。同理，清晨来临时，R5的阻值开始减小，当阻值减至阈值以下时，D阻断，停止触发TRIAC，户外灯及NE均熄灭。此时由于NE熄灭，R\(_{4}\)阻值上升，R3、R\(_{5}\)处端压进一步减小，此正反馈使TRIAC可靠地关断。
制作时大部分元件可安装在一线路板上，电阻R\(_{2}\)用2W的，电位器W用1W以上的，并需串一只10kΩ/0.5W电阻，以防调节时阻值过小。安装时要将R4、NE装在一不透光的盒里，或用黑胶布将它们紧包在一起。R\(_{4}\)、R5应选用亮阻为2kΩ、暗阻100kΩ的，额定功率不应小于200mW的光敏电阻。由于常见的光敏电阻功耗较小，故在其支路上串了保护电阻R\(_{3}\)、R6。R\(_{5}\)的安装位置应保证其能被环境光照亮，又要避免户外灯灯光的照射。本控制器的调整可在傍晚进行，只需调W使户外灯点亮即可，调好后W可换为固定电阻。注意：电路上有220V电压，安装、调整、使用时需特别注意安全。（方怀珍）
