现在市售的兆欧表都是以手摇发电机作测量时的高压电源，使用起来很麻烦，加之价格较高，广大业余爱好者难以接受。本文介绍一种采用电子升压电路做测量电源，以电池供电的电子兆欧表。它体积小，成本低，使用方便，量程为0.5～1000MΩ；可满足一般测量需要。
电路原理

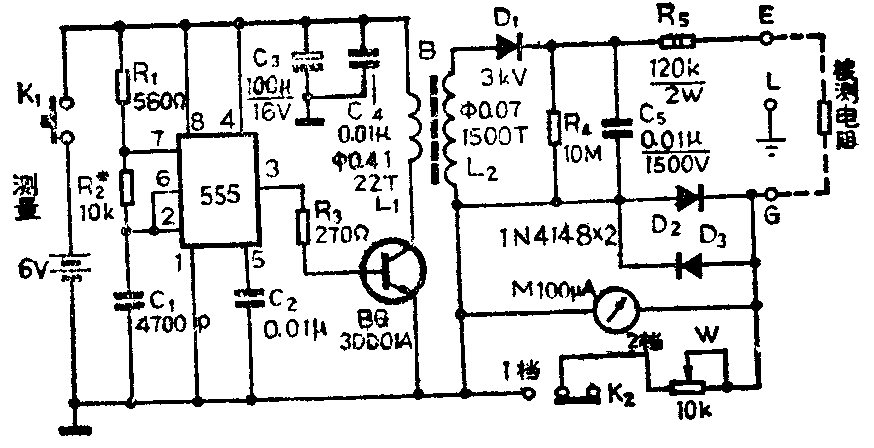

原理图如附图所示。图中555时基电路接成无稳态模式，振荡频率约为15kHz。555的3脚输出的信号经R\(_{3}\)驱动BG高速导通与截止，进而在升压变压器B的次级L2产生交流高压。此电压经D\(_{1}\)整流，C5滤波后，变成1000V的直流高压，以此做为测量用高压电源。1000V高压电源经R\(_{5}\)、被测电阻、表头等至地形成测量回路，回路中的电流值直接由表头读出。当经过换算并重新标定表头刻度后，即可由表头直接读出被测电阻的阻值或材料的绝缘电阻。D2、D\(_{3}\)用来保护表头不至过载。R4用以及时泄放掉C\(_{5}\)上的高压，以免对测量者造成电击。R5的作用是限制输出电流，防止被测电阻阻值很低或测试柱间偶然短路时烧坏表头线圈。K\(_{2}\)至1档时，其作用是将分流电阻W并在表头上，将100μA满度的表头校正为2mA满度，以测量0.5～10MΩ的低阻值电阻。
元件选择与制作
R\(_{1}\)～R4可用普通1／8W电阻，R\(_{5}\)用2W金属膜电阻，W为WH7型10kΩ可变电阻、C1～C\(_{4}\)无特殊要求，C5的耐压要大于1500V，体积要尽可能小一点。BG可用3DD01A，其BV\(_{ceo}\)≥20V、β≥50，其它型号也可代换，但最好用正品的管子，使用时无需加散热片。D1只要耐压大于3kV，工作电流大于10mA即可，笔者使用3个1N4007串联代用。升压变压器B的磁芯为两副E\(_{7}\)型铁氧体磁芯叠用，L1、L\(_{2}\)的参数如图中所示。其余元件无特殊要求。
电路焊好后检查无误即可通电，测总电流不应大于140mA；而后用高阻电压表测C\(_{5}\)上的电压，同时微调R2使其为1000V即可。表盘读数可由下式算出相应的电流值标注：
I=U/R+R\(_{5}\)+Rg其中u为C\(_{5}\)上的电压，R为表盘读数，Rg为表头内阻。为使表头刻度不至太密，建议第1档取9个读数∞、1000、200、100、50、20、15、10、0，绘在刻线上方。第2档取5个读数∞、10、2、1、0.5，绘在刻线下方。绘制时可用φ0.3描图笔和碳素墨水，干后喷上一层清漆、笔者曾用ZC25－4型兆欧表校验样机，其误差不大于±5％。（王永放 彭天林）
