彩色电视机供电电路的检修

在彩色电视机中各电路所需要的电源电压有很大的不同，有的电路需要几千伏的高压，有的电路需要几百伏的中压，还有的电路需要几十伏的低压，而且这几种电压的来源也不相同，有的来自开关稳压电源，有的来自行输出变压器。在修理电视机的过程中，经常发现有的维修人员对供电电路中各电压的来龙去脉还不太清楚，就急于动手修理，这样很容易走弯路。为了使维修人员尽快地熟悉电路原理，掌握维修方法，本文以具有代表性的松下M11机芯的供电电路为例，介绍各路电源电压的形成及电路检修方法。

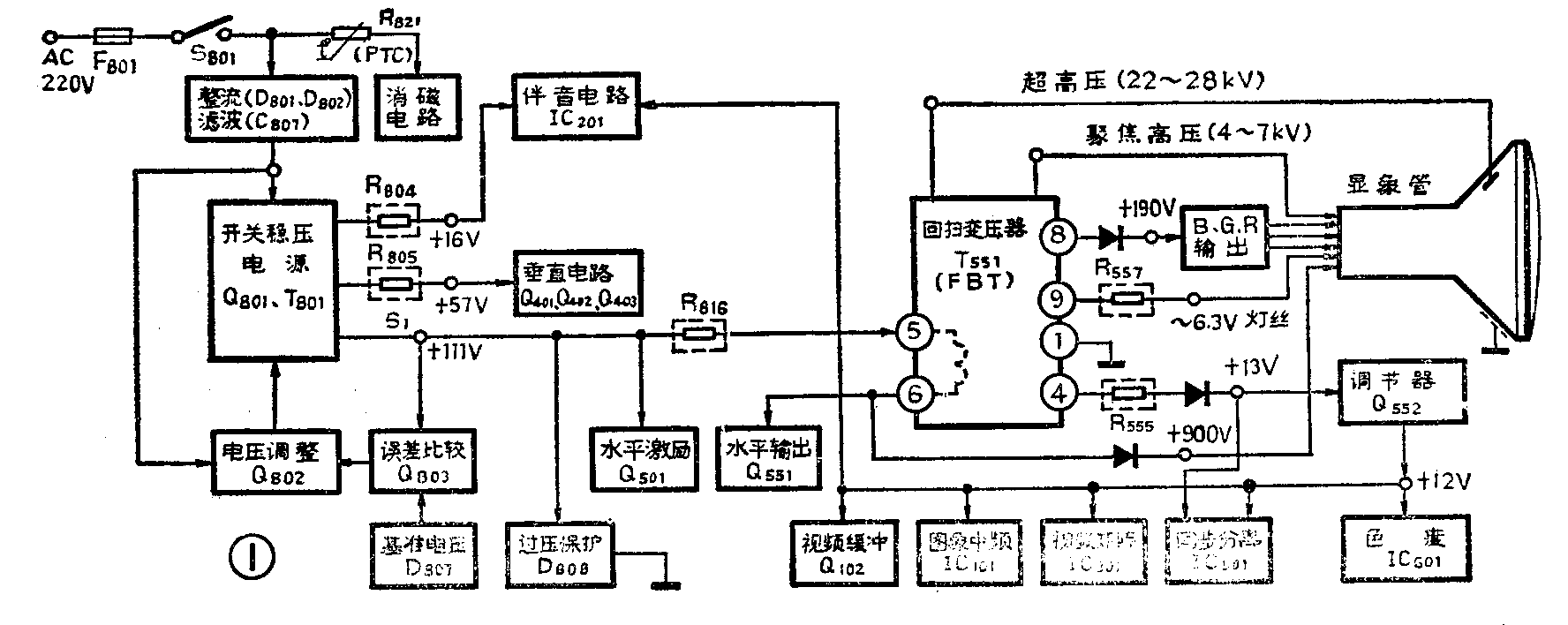

松下M11机芯的整机供电方式如图1所示，各部分电路所需要的工作电压大致有以下几种：（1）供行扫描电路的111V左右的直流电压；（2）供各集成电路、晶体管电路工作的12V直流电压；（3）供伴音、场扫描等电路工作的16V、57V直流电压；（4）供显象管各极的工作电压，如22～28kV的阳极直流电压；4～7kV的聚焦极直流电压；900V的加速极直流电压；190V的视放电路直流电压；（5）供消磁电路所需要的220V交流电压。其中，除消磁线圈经PTC元件直接引至220V交流电源外，其它各路电源均来源于开关稳压电源和行输出变压器，而行输出电路又是靠开关稳压电源提供的111V电压工作的，因此，下面主要介绍开关稳压电源和行扫描电路的工作过程。

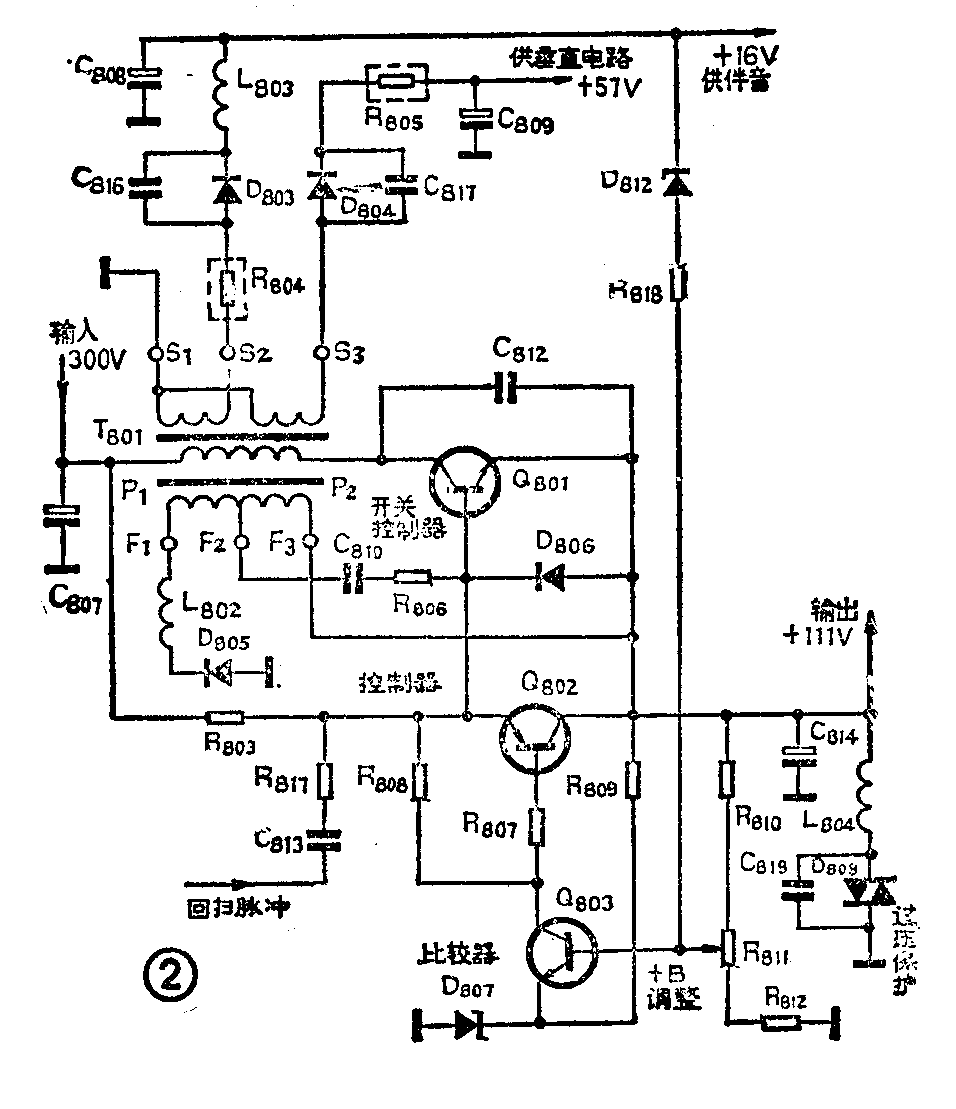

开关稳压电源电路如图2所示。图中的Q\(_{8}\)01为开关管，当合上电源开关后，开关管Q801便起振，工作在“饱和导通——截止”的振荡状态。在开关管Q\(_{8}\)01导通期间，电源经T801的P\(_{1}\)P2绕组和Q\(_{8}\)01管对电容器C814充电，供中给负载，此时二极管D\(_{8}\)05因处反向偏压而截止。在开关管Q801截止期间，T\(_{8}\)01的次级绕组F1F\(_{3}\)感应的电压极性是F3为正，F\(_{1}\)为负，使二极管D805导通，于是感应电压通过D\(_{8}\)05、L802仍供电给负载，此时负载得到的是111V直流电压。同时T\(_{8}\)01的另外两个次级绕组S1S\(_{2}\)、S1S\(_{3}\)上的感应电压，分别经D803、C\(_{8}\)08和D804、C\(_{8}\)09的整流滤波，输出16V和57V电压。111V直流电压供行扫描电路，16V电压供伴音电路，57V电压供垂直电路。当行扫描电路得到111V工作电压后，便开始工作。行输出变压器提供的行脉冲经C813、R\(_{817}\)加至开关管Q801的基极，强制Q\(_{8}\)01的自由振荡与行频同步。

此电路中还有稳压电路和过压保护电路，这两电路的工作原理如下。稳压电路：由接在111V输出端的R\(_{81}\)0、R811、R\(_{812}\)组成的分压取样电路检测出输出端电压的变化，通过比较放大器Q803与由稳压管D\(_{8}\)07提供的6V标准电压进行比较，鉴别出误差信号后，再通过三极管Q802对开关管Q\(_{8}\)01的基极电流进行控制，使输出电压维持恒定。过压保护电路：该电路采用双向二极管D803接在111V电压输出端作过压保护。当直流输出电压超过111V达到140V左右时，双向二极管D\(_{8}\)08就击穿导通，对地短路，使电源电路停止工作，无电压输出，从而保护整机其它元件不致因过压而损坏。双向二极管击穿后只能更换新的。

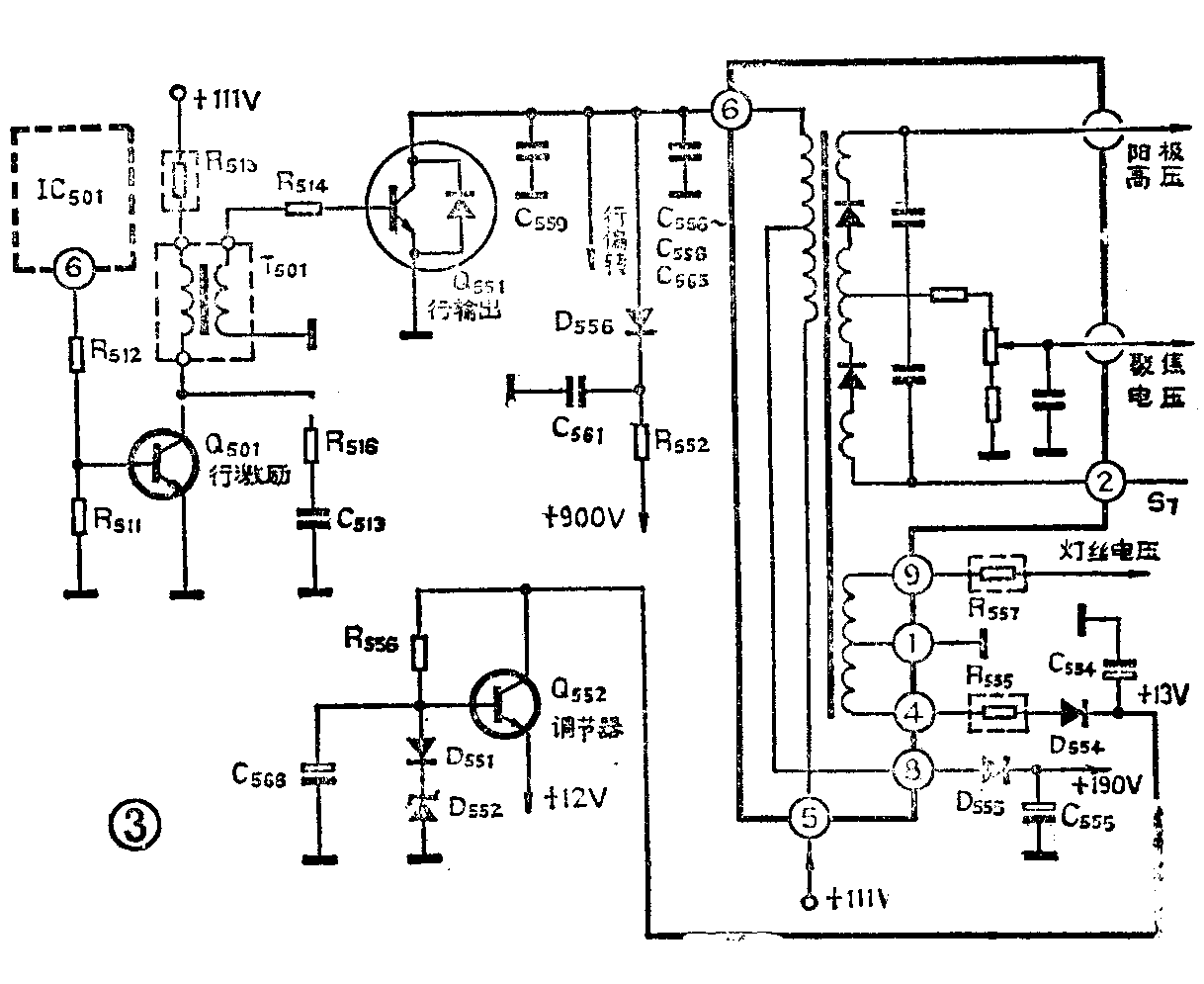

行扫描电路如图3所示。由扫描集成电路IC\(_{5}\)01⑥脚送出的行振荡定时信号，通过行激励管Q501的放大，由变压器T\(_{5}\)01驱动行输出管Q5 1，使其按行频工作，输出锯齿波电流供好偏转线圈。

在行扫描电路正常工作期间，行扫描电路向整机其它电路提供工作电压：（1）900V直流电压：在行输出管Q\(_{551}\)饱和导通时，D556处于截止状态，行扫描电流流入行输出变压器的初级绕组⑤⑥，此时电流逐渐增至最大值。当行输出管Q\(_{551}\)截止时，此绕组将产生很高的自感电势，方向是⑥端为正，⑤端为负，与直流111V电源电压相叠加，这样在Q551集电极上将得到宽度为12μs左右（行逆程时间），幅度约为900V的脉冲峰压，此时D\(_{556}\)导通，脉冲峰压经C561滤波输出+900V直流电压供显象管的加速极。（2）190V直流电压，从行输出变压器⑤⑥绕组中轴头⑧输出，经D\(_{555}\)、C555整流、滤波，输出190V直流电压供视放电路。（3）阳极高压和聚焦电压；这两个电压由封装在行输出变压器内部的高压整流电路整流输出，22～28kV直流高压供显象管阳极，4～7kV直流电压供显象管聚焦极。（4）灯丝电压：在行输出变压器①⑨绕组上感应出的5.7～6.9V的高频电压，未经整流直接送至显象管灯丝。（5）12V直流低压：在行输出变压器低压绕组①④上感应出的行频电压，经D\(_{554}\)、C554整流滤波后，得到13～14V的直流电压，再经由三极管Q\(_{552}\)等元件组成的稳压调节器输出+12V的稳定电压供各集成电路和晶体管。

由行输出变压器提供直流低压电源有很多优点。一是行频稳定，抗干扰能力强，由行频整流后的电压纹波系数小，输出电压的稳定度高。二是一旦行扫描电路出了毛病，低压电源亦随之消失，整机工作就停止了，不会牵连其它电路。因此，几乎所有的彩色电视机都是经行输出变压器进行低压供电。

在彩色电视机中供电部分的故障率比较高。因此，在供电电路中，除了用保险丝外，还用了较多的保险电阻，如图1中的R\(_{8}\)04、R805、R\(_{816}\)、R555、R\(_{557}\)等。保险电阻在彩色电视机中用得很多，正常工作时，它同一般的电阻，一旦过流，则和保险丝一样，在短时间内熔断，从而保护电路中的其它元件不被损坏。保险电阻损坏后，一定要用原规格的配件换上，不能用普通电阻代替。应急修理时，可参考本刊1988年10期第32页的问与答，选用普通熔丝和电阻代用。

开关稳压电源不仅电路复杂，而且还与行扫描电路有关，这两部分电路中任一环节出故障都会造成无光栅无伴音现象。当问题比较复杂，一时又找不到症结所在时，可断开电阻R\(_{816}\)，将开关电源与行输出电路分开，并在111V端加300Ω、45W的电阻（如用3只100Ω、15W电阻串联）作假负载，这时如果111V电压基本正常，则故障在行输出部分，如果111V电压不正常，则故障在开关稳压电源部分。下面分别说明一下在检修这两部分电路时应注意的问题。

1．开关稳压电源：由于彩色电视机无电源变压器，当接上市电后，底板带电，因此，在检修时应用1∶1的隔离变压器进行电源隔离。稳压电源部分重点检查开关管Q\(_{8}\)01、控制放大管Q802、比较放大管Q\(_{8}\)03及开关变压器T801，如果更换其中的元器件，应重新调整电位器R\(_{811}\)，使输出电压稳定在111V上。

2．行输出部分：在这部分电路中应重点检查行输出管和行输出变压器。在M11机芯中行输出管是内含阻尼二极管的复合管，该管损坏后，最好用原型管来代换。目前大部分彩电的行输出变压器都是采用一体化结构，高低压线圈、高压整流管、电容、聚焦电路（有的在外）等都封装在塑壳内，其中有一件损坏，一般就要更换整个变压器，因此，故障率较高。行输出变压器损坏后，最好用原型号配件来代换，如果有条件也可自行绕制。

在测量阳极高压时要用高压表，不能象对待黑白电视机那样，采用对地放电拉火花的办法来判断其好坏，因为这样放电很容易损坏集成电路和晶体管，同时，电压太高容易发生危险。（李蒙）
