问：TTL电路中的OC门电路，使用时为何必须在输出端外接一电阻到电源，是否要在每个OC门输出端都分别接电阻？阻值怎样选择？采用OC门有何优点？

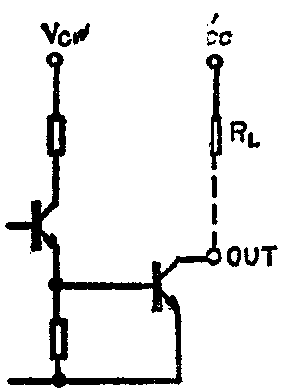

答：所谓OC门指的是门电路的输出管集电极开路（OPEN－COLLECTOR），如附图所示，在输出端必须外接一电阻R\(_{L}\)到电源，输出管才能正常工作。至于是否要在每个OC门的输出端分别接电阻，这要由特定的使用情况决定，对逻辑关系独立使用的OC门，必须分别外接电阻到电源。一般TTL电路的输出端通常不允许并联使用，因为输出管的集电极负载是“图腾柱”管，而OC门输出管的集电极负载改为外接电阻，使得OC门电路的输出可以并联使用，只需外加一个集电极负载电阻，输出端并联后构成“线与”功能，所谓“线与”是指只有当参与并联的各OC门输出都处于高电平（关态）时，并联点才为高电平，否则，并联点为低电平。外接电阻RL值可在下列公式算得的范围内选取：
R\(_{Lmax}\)=（VCC-V\(_{OHmin}\)）／（nIOH＋NI\(_{1H}\)），
R\(_{Lmin}\)=（VCC-V\(_{OLmax}\)）／（IOL—NI\(_{1L}\)），
式中，“n”为并联OC门的个数；“I\(_{OH}\)”为高电平输出电流；“N”为OC门所带负载个数；“I1H”为高电平输入电流；“I\(_{OL}\)”为低电平输出电流；“I1L”为低电平输入电流。上过参数的数据随品种不同而异，可查手册得到。
OC门除输出端可以直接并联外，另一优点是输出管的击穿电压高，如7406可高达30V；这样，接在R\(_{L}\)另一端的电源电压VCC′可以较高，因而，OC门可以很方便地用作电平转换接口电路，驱动干簧继电器或指示灯等。
问：使用高速门电路时，是否需在每个集成块的电源端都加退耦电容，具体怎样加法？
答：在高速电路中，电源至集成块之间的引线电感及引线之间的分布电容的影响，不能忽略，它既影响电路的速度，又将通过公用线段产生级间耦合引起自激。为此，彻底的退耦办法，应在靠近集成块的电源引出端和地线引出端之间接入0.01μF的旁路电容。但在频率不太高的情况下，通常只在印制电路板的插头处，每个通道入口的电源端和地端之间，并联一个10μF和一个0.01μF的电容即可。
问：门电路多余输入端是否可悬空，有哪几种处理办法？那种办法较好？对输出端是否也应一样处理？
答：对待多余的输入端常见有两类处理办法：第一类是将多余端接电源（对“与”门及“与非”门），或接地（对“或”门及“或非”门）；具体接法上，有人直接接入，有人则串接1kΩ电阻再接入；前一接法电源的浪涌电压可能会损坏电路，后一接法分布电容将影响电路的工作速度。第二类处理办法是将多余输入端和使用端并联在一起，采用这种办法方法简单，功能可靠，但要注意，当驱动“与”、“与非”逻辑电路时，驱动源在输出“1”态时负载加重，当驱动“或”、“或非”逻辑电路时，将浪费驱动源的扇出能力；此外输入端并联后结电容增加，会降低电路工作速度。不用的输出端则应悬空，若是接电源或地，电路将被损坏。 （以上曾新民答）
