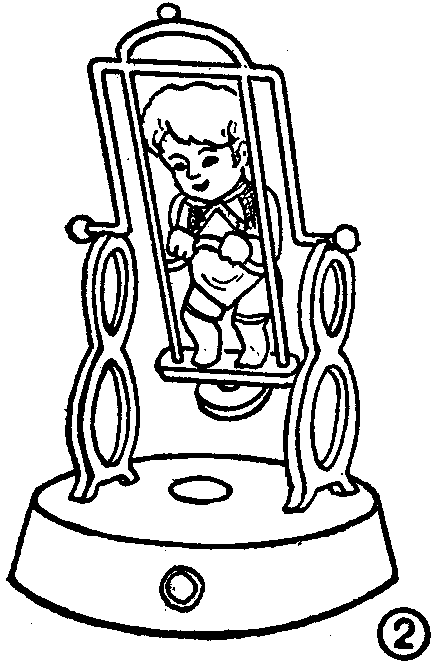

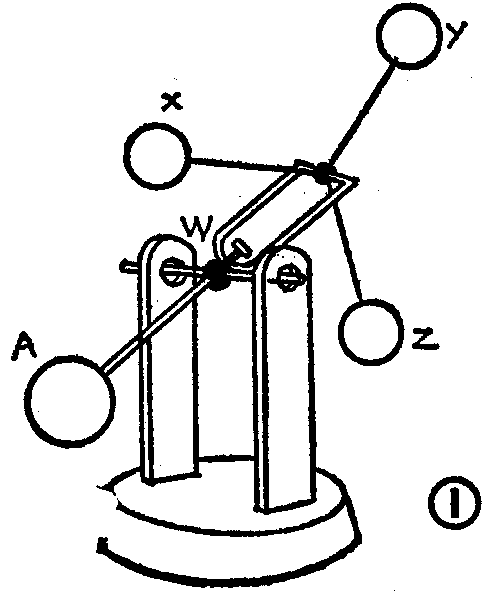

图1是市售的电磁秋千外形图。图中，X、Y、Z是3只比乒乓球略小的亮晶晶的空心塑料球。另有一只尺寸稍大的底球A。工作时，A球左右摆动，随着A球的摆动，X、Y、Z3只小球上下翻滚，时而顺转，时而逆转，颇为生动有趣。秋千造型有旋转摆动的小球、小鸟、滑稽小丑等多种，图2所示为小孩玩秋千。
市售的电磁秋千一般不带电路图，这给维修工作与制作带来不便。笔者细心剖析了装在底座中的控制电路，将它的原理电路绘于图3，供爱好者参考。
图3中，BG接成共集电极电路。L\(_{1}\)、L2绕在一个塑料骨架上，骨架中有一根φ6×25mm铁芯，线圈垂直粘在秋千底座正中。L\(_{2}\)为BG的发射极电路负载，用φ0.10mm漆包线绕3200匝，直流电阻RL2约200Ω。L\(_{1}\)为信号捡拾绕组，它是用φ0.06 mm漆包线在L2的外部绕9800匝，直流电阻R\(_{L1}\)约2.1kΩ。黑点标出了L1、L\(_{2}\)的同名端。
秋千A球下部装有一块永久磁铁，当A球摆至线圈上方时，L\(_{1}\)切割磁力线，产生电动势，使BG导通，L2中有I\(_{e}\)流过，然后通过L1与L\(_{2}\)之间的正反馈作用，使BG迅速饱和，这时Ie约为45mA。
当L\(_{2}\)中有Ie 流过时，线圈铁芯成为一根电磁铁。根据同性相斥原理，A球在惯性作用下摆过垂线的瞬间，电磁铁对A球将产生一股推力，使A球每次摆动都获得能量补充。
当A球离开线圈上方向远处摆去时，BG的I\(_{e}\)减小，通过L2与L\(_{1}\)之间的正反馈作用，使BG迅速截止。秋千静止时，VL1为零，BG截止，电源被自动关断。
秋千摆动轴中部上方镶嵌着一块圆纽扣状永久磁铁W，X、Y、Z3只小球中也装有永久磁铁。小球中的永久磁铁与W磁铁之间的排斥作用可分为两种情况：如小球的摆动力较小，刚摆至W附近时，将被W顺原路推回，如小球的摆动力足够大，则不仅能顺利越过W上方，而且在越过W的瞬间，将因W的推力而加速。W的这种“欺软怕硬”的特性，使3只小球产生了有趣的运动。
秋千所用的6F22型9V叠层电池，价格高、容量小。必要时可采用9～12V外接电源，电压较高，秋千摆幅也较大。D为使用外接电源时的导向二极管，可选用1N4002、2CP11等型号。BG的型号无严格要求，可选用I\(_{CM}\)≥100mA，β≥50的NPN硅管。 (陈银德)
