市场上购买的手摇绕线机只能绕制模芯中心孔大于10毫米的线围绕组，这给工作带来不便。我对此手摇绕线机进行改制后，除了可以绕制一般变压器线包和其它小型扼流线圈外，还可绕制小型电机电枢绕组。下面介绍改制方法，供读者参考。
一、绕线机主轴的改动

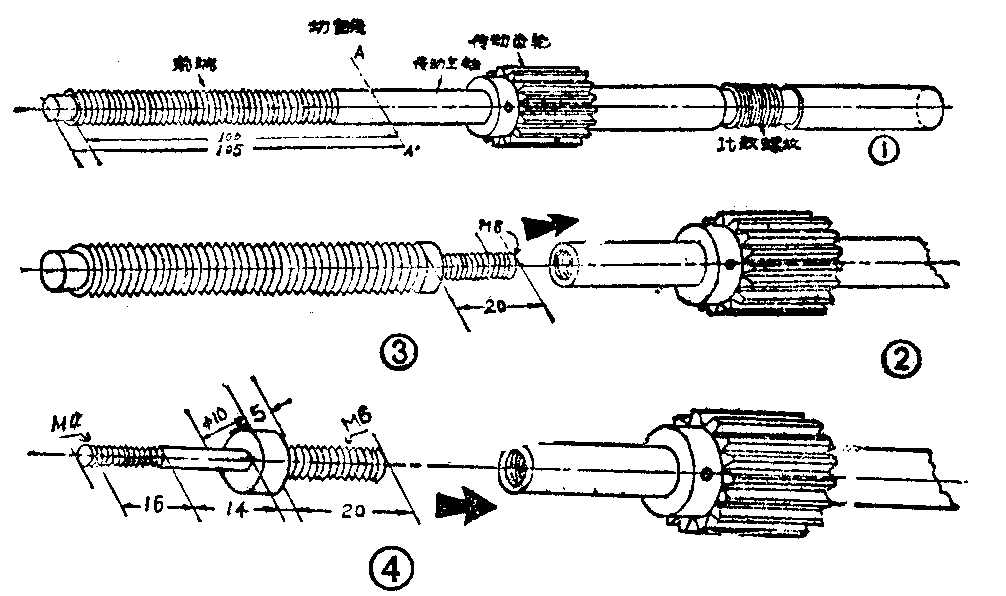

拆下绕线机主轴，如图1所示。在车床上把主轴从AA′处锯开。车平端面，并把端头25毫米一段加工成M6×1的内螺孔，如图2所示。通过此螺孔，可把各种规格模芯轴连接在主轴上。在切下的半段主轴上，攻上20毫米长一段M6×1的外螺纹，如图3所示。把切下的半截主轴旋入螺孔内，就恢复成原来的传动主轴，只不过缩短20毫米，但不会影响此绕组机原有功能。
二、模芯轴的加工
要绕制半导体收音机输入、输出变压器线包或其它扼流圈线包时，只要加工不同规格尺寸的模芯轴就可以了。图4所示就是模芯轴中的一种。
三、微型电机电枢夹具的制作

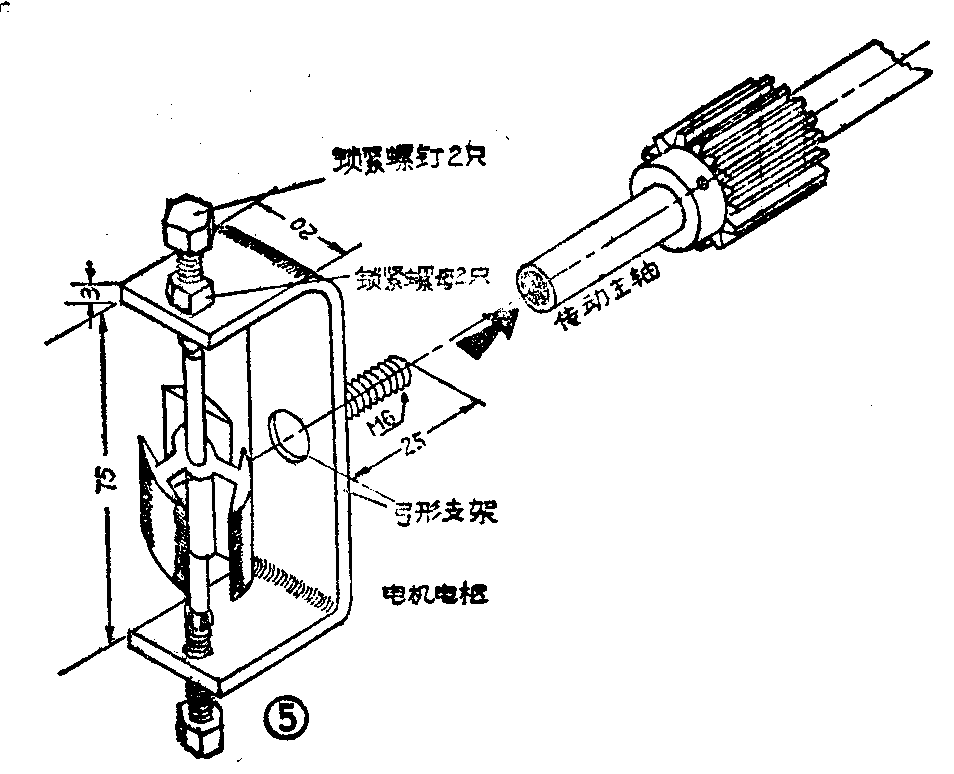

要绕制微型电机电枢的绕组，先要制作一个弓形夹具，如图5所示。在夹具上下两端各开一个小孔，然后用尖头螺钉把电机电枢锁紧。在弓形夹具中部钻一个直径为6.5毫米的孔，把25毫米长的螺钉穿过此孔，并用螺母和弹簧垫圈把螺钉与夹具紧密的连接在一起，然后旋入传动主轴上就可以对电枢绕线了。（蔡荣达）
