电路集锦

为满足广大读者的要求，本刊决定从本期起开辟“电路集锦”栏目。其宗旨是介绍各种新颖的有实用价值的电路，如各种基本电路以及开关、控制、保护和报警电路等。希望广大读者喜欢、支持这个栏目并踊跃投稿。本栏文章力争简短，绘图要清楚，每篇文章三、五百字（连图）为宜，可以是自行设计经实践证明效果良好的电路，也可编译图外有关部分的精品。请多提宝贵意见。

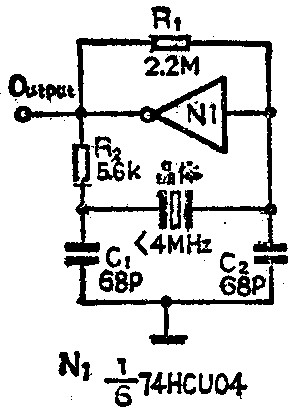

这一设计在数字设备及微机系统中很有用，只需74HCU04的1／6和几个元件。需要注意的是不能换用74HC04和74HCT04，因为它们均加有输出缓冲级，不宜作线性应用。当晶体频率大于4MHz时，应将R\(_{2}\)换成一个33pF的电容。

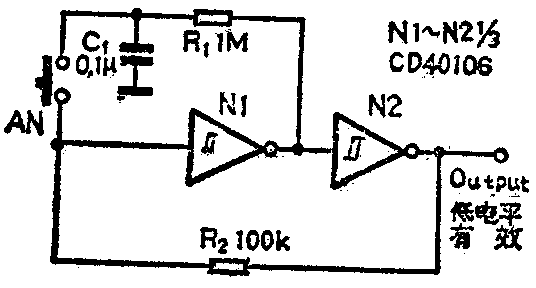

这个单按钮控制的双稳态开关电路用途很广，用它可将任何开关改成轻触式的。每个开关只使用六施密特反相器40106的1／3。开始N\(_{1}\)输出低电平，N2输出高电平，C\(_{1}\)放电。按下AN后，N1输入为低电平，双稳翻转，同时，C\(_{1}\)经R1充电。下次再按AN时，C\(_{1}\)令N1输入为高电平，双稳再次翻转。

许多便携式仪器、设备，由于使用数字集成电路，除12V电源外，还需5V电源。传统的做法是用三端固定线性稳压块7805等降压获得，但从12V或更高电压的电池上得到大电流的5V低压，效率很低，极不经济，缩短了电池的使用时间。专用的开关稳压电源效率虽高，但价格昂贵。附图所示的开关稳压电源高效（80％）、价廉、无线圈和变压器，可向负载提供1A的电流。

六施密特反相器中的U\(_{1}\)与R1、C\(_{1}\)组成6.5kHz的振荡器，经U2～U\(_{5}\)缓冲后驱动Q1～Q\(_{4}\)。当U2～U\(_{5}\)为低电平时，Q1、Q\(_{4}\)导通，Q2、Q\(_{3}\)截止，C2、C\(_{3}\)串联并各充电至一半的电池电压。当Q1、Q\(_{4}\)截止，Q2、Q\(_{3}\) 导通时，C2、C\(_{3}\)并联，其结果是电压降了一半，电流增大了一倍。U0控制Q\(_{5}\)的开关，当电池电压低于11.8V时切断电流。串用D1是为了抵消Q\(_{5}\)的eb间的压降，U6、 Q\(_{5}\)、D1、R\(_{2}\)等也可不用。Q1～Q\(_{5}\)最好选用高β，低饱合压降的2N6714或2N6726等管子。

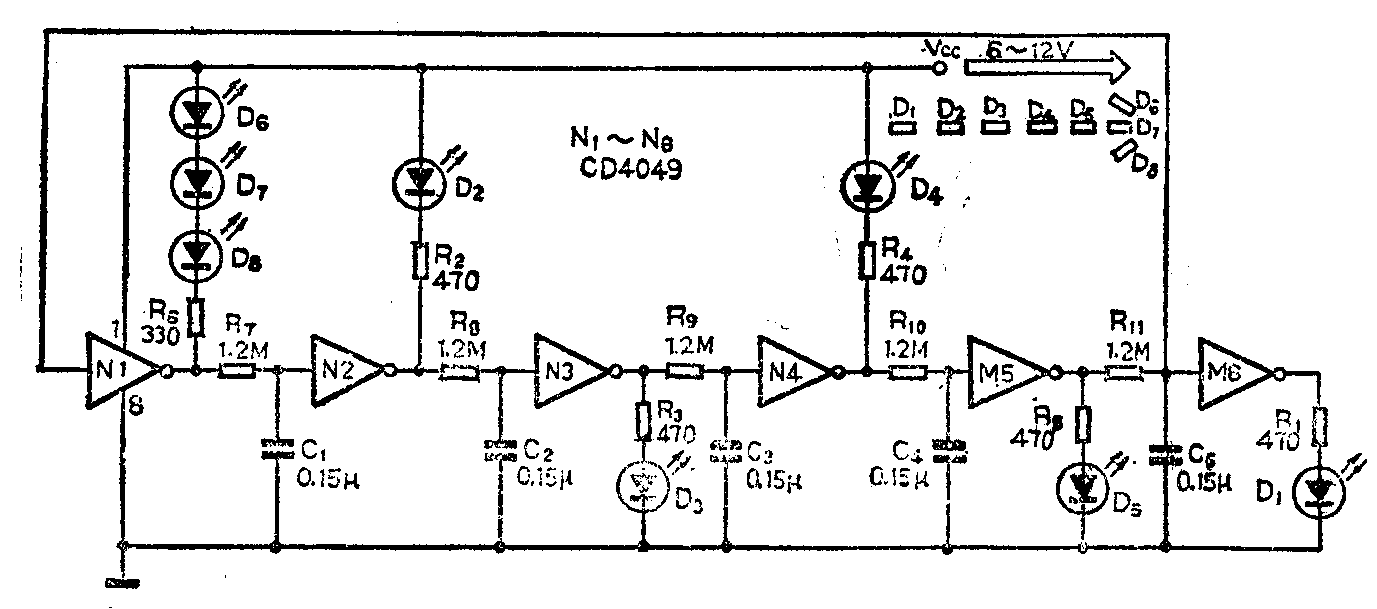

在很多公共场合，为使人们走到目的地而不至迷路，指路灯是很必要的，其中最佳的选择是一个由顺序闪动的LED组成的箭头。该电路以CMOS六反相器4049（高输出型）为核心，每个反向器的输出信号均经一个RC网络延时后去触发下一个反相器，构成一个移相式环形振荡器。电路总耗电约50mA。（以上均为谛恩编译）
