编者按：从今年第l期开始，本栏基本上每期向读者介绍一种逆变器电路，广大读者也纷纷来稿，推荐自己的电路。本期，我们向广大读者介绍一种最简单实用的逆变器电路：达华电子厂的TUPS模块。同时，我们也希望读者能设计出更高级、更简洁的电路！
当市电突然中断，将蓄电池的低压电经电路升压为交流市电电压，使必要的家用电器能够照常工作；当市电恢复时，又能通过其充电回路向蓄电池充电以贮存电能，这就是所谓应急电源要做的工作。这套可向蓄电池充电，又能把蓄电池能量变为交流电的装置又俗称为逆变器。
本文向读者介绍一种TUPS系列逆变专用集成电路，包括UPS和KUP两种，它的特点是逆变效率高、功耗低、频率稳定度高，安装极为容易。所有逆变器上需要的电子电路，如稳频稳压、50Hz振荡、功率推动及充电电路已封装在内。对其中的UPS220AK来说，还有扩展功能，当需要增大逆变功率时，增加扩展模块即可。本系列模块的命名方法如下：UPS为厂家商标，其后的1～3位数码表示逆变功率的瓦数，字母A表示蓄电池电压为12V，B为24V，C为36V，而带K字母的为有扩展驱动输出能力。扩展模块以KUP为首，其余与UPS模块相同。

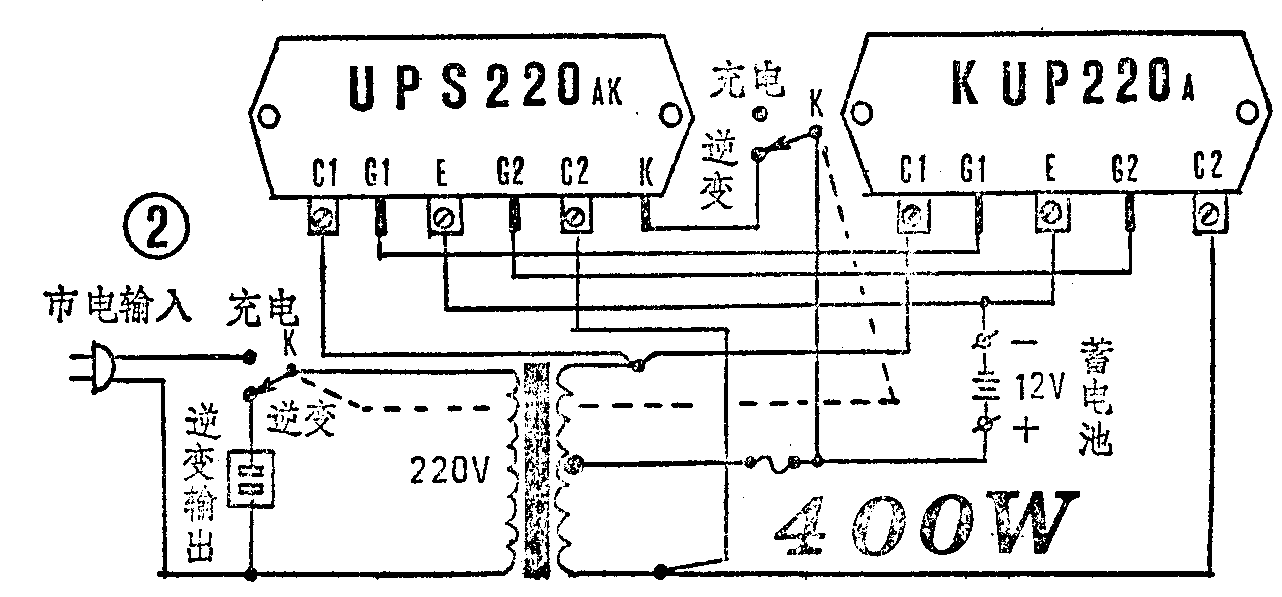

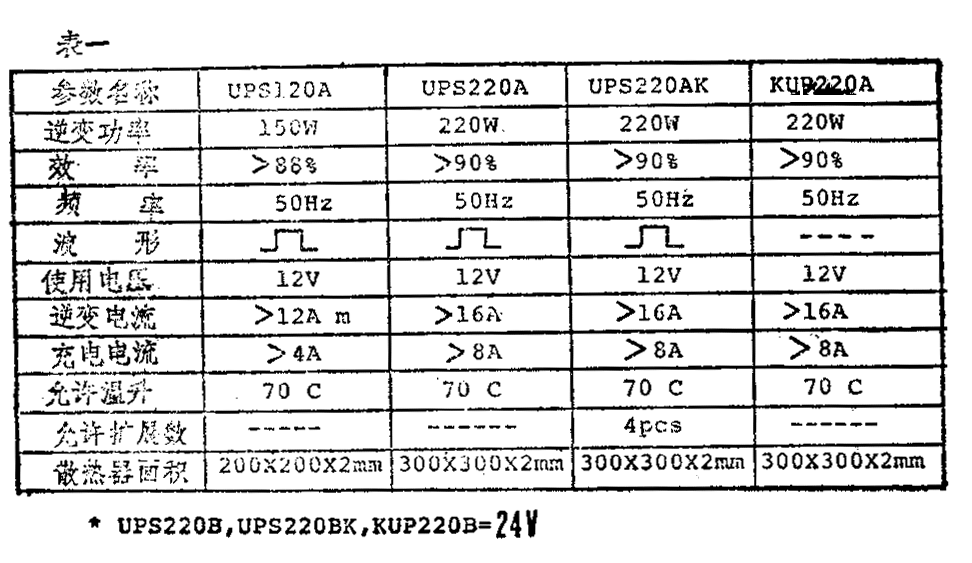

图1为UPS120A的内部框图及用其组成120瓦逆变器时的连接方法。由图可知，电路组成十分简洁，除蓄电池，变压器外，外接元件只有一只双刀双掷开关来完成充电和逆变的转换。实际上，只要有一只合适的变压器，只需搭几根线就做成了逆变器。图2是由UPS220AK和KUP220A组成的子母扩展式400W逆变器的电路图，表1为TUPS系列电路的主要性能参数。

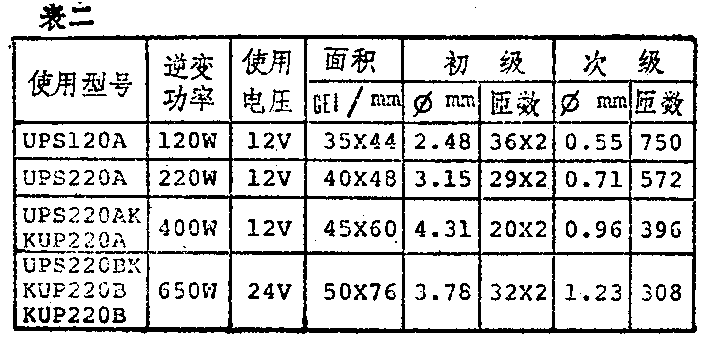

逆变器电路刊物上介绍得已很多，下面仅谈谈使用TUPS系列电路时的一些注意事项：1．首先应估算并尽量压缩必要应急使用的电器的瓦数，根据使用蓄电池的电压，选用相应的UPS电路。一般UPS120A（120瓦）在家庭使用已足够，如不够，应先考虑电池容量。通常使用12V电瓶，逆变功率在300W时的电流将达30A，已难再增大功率，建议超过300W时使用24V供电。2．此电路是依国外大量使用的应急电源而设计，其充电电流设计值为5A，已满足一般充电需要，对于停电时间长的地区，需要短时间大电流充电时，可在UPS电路外围并联两只大功率整流管即可，极性如图1虚线所示。3．UPS内部只有逆变及充电的基本电路，当需要增加特殊功能时，如过压欠压自控、断电逆变自动转换、短路保护、充电限流等，需自行附加功电路。4．UPS模块型号尾字是K的，是具有扩展驱动功能的母模块，原则上可带动多个KUP子扩展模块工作，但在多只并接时需严格注意公共点至各电路的引线一致，也就是说保证在大电流工作时电流均衡。所有电路的引线要短而粗，以减少无功损耗。同时，电路的各极性不能反接，否则将因相位不同而损坏电路。5．UPS和KUP内部电路与散热片已绝缘隔离，安装时无需另加绝缘片。KUP可与UPS共用一散热器，但必须保证它与散热器大面积接触并在散热片上涂一层硅脂，散热器应安装在机内的通风位置，或直接以机壳作为散热器。6．变压器的功率及电压应与使用电路型号匹配，表2提供自制部份变压器的数据，供读者参考。7．为了提高逆变效率，TUPS系列的逆变方式为方波，不适于调速电钻、调光台灯等电器使用。采用TUPS系列模块制作的逆变器，只要接线无误，均无需调试即可正常使用。 (蔡凡弟)
