电路调整主要包括电压、电流、增益、时间常数、补偿量等的调整。

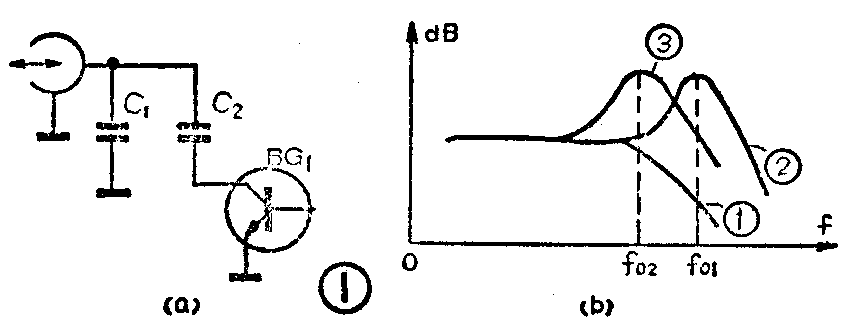

1．补偿调整 录音机中的补偿电路很多，如放音高频补偿、录音高频补偿、频率补偿等。下面以放音高频补偿为例，介绍补偿的调整方法。图1a是某高档录音机常速、倍速下的放音高频补偿电路。BG\(_{1}\)为开关管，基极为高电平时管子导通（常速下），C1、C\(_{2}\)并联作为补偿电容，容量较大（C1＋C\(_{2}\)）。BG1管截止时（倍速下）只有C\(_{1}\)为放音补偿电容器。
因为磁头磨损后高频响应变劣，可适当加大放音补偿电容器的容量来提升高频响应。图1b中曲线①为未加放音补偿时的响应曲线；②为加了补偿电容后的响应曲线，在高频段已有提升；③为加大补偿电容以后的响应曲线，谐振频率f\(_{0}\)2小于f01，在高频段的提升量大于②曲线。f\(_{0}\)2=\(\frac{1}{2π}\)\(\sqrt{LC′}\)2,f\(_{0}\)1=1;2πLC′1, C′\(_{2}\)>C′1,f\(_{0}\)1、f02均小于录音机频响范围的最高频率。
对于图1电路，附加电容器并在C\(_{1}\)两端时，在常速和倍速下均能加大高频补偿量，如并在C2上便只能在常速时加大补偿量。注意，附加电容器的容量不可太大，可取几百～几千pF。
2．自动电平控制（ALC）电路调整在一些低档录音机中，录制语言节目时，在讲话停顿时噪声很大，这是ALC电路恢复时间太短所致。此时，可适当加大恢复时间。现以图2所示为例，介绍调整方法。电路中，录音输出信号经D\(_{1}\)整流，向C1充电，R\(_{1}\)将整流获得的直流电压加到BG1管基极，使之导通，将录音信号对地分流衰减，达到ALC目的。该电路恢复时间由C\(_{1}\)、R1、BG\(_{1}\)管输入阻抗Z决定，即τ= C1×（R\(_{1}\)＋Z）。为了加大恢复时间，可加大R1阻值。加大C\(_{1}\)也行，但这样会影响起始时间。

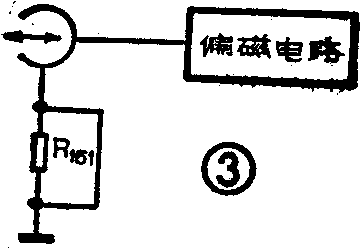

3．偏磁电流调整 偏磁、抹音电流的调整因受设备、资料的限制，比较麻烦。偏磁电流、抹音电流的调整往往通过电压的监视进行。图3是GF－700高档双卡录音机录放卡偏磁调整示意图。图中电阻R\(_{161}\)是测量偏磁电流的电阻，在正常工作时，它被导线短接，当调整偏磁电流时，将短接导线断开。中高档机器使用超音频偏磁，直接测偏磁电流要使用高频电流表。所以，为方便起见，采用毫伏表测R161两端的电压降，再用I=V／R换算成偏磁电流的方法。R\(_{161}\)一般为10Ω，调整偏磁电流时R161上压降发生变化，起到监视调整的作用。在大部分录音机中，该电阻不被导线短接，因为它阻值较小，对信号的衰减是可以忽略的。 (胡斌)
