我利用业余时间，制作了一台钓蛙游戏机，在游艺晚会上使用时，受到广大职工的欢迎。游戏机的外形见图1。当游戏者在限定的1～2分钟内钓起4只青蛙中的任一只时，游戏机会奏出美妙的乐曲，同时4只青蛙转体180°，蛙体背面书写的“祝您快乐”4个字会展现于众。若在规定的时间内，没有钓起1只青蛙，这时发光二极管点亮，表示游戏者没能取胜。
工作原理

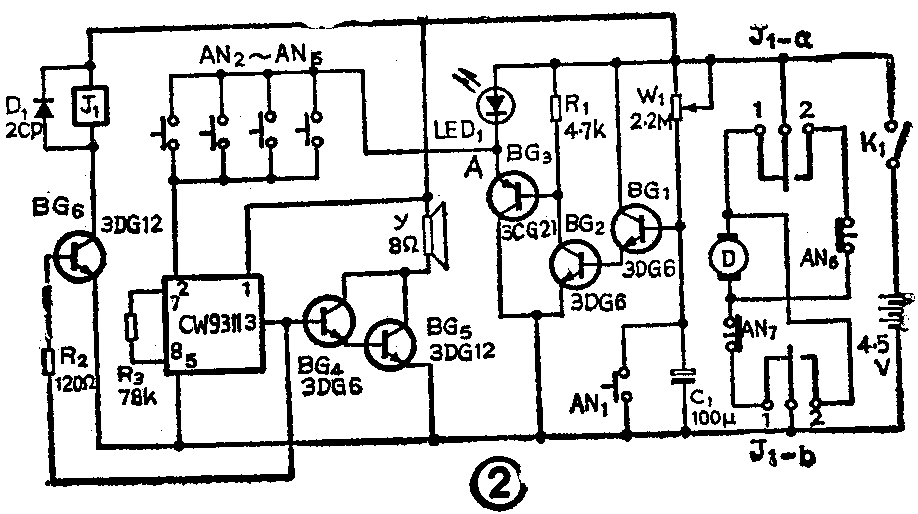

游戏机的原理电路由图2所示。当游戏者钓起任1个青蛙时，AN\(_{2}\)～AN5中有1只开关将闭合1次，音乐集成电路CW9311被触发，它输出的音乐信号经BG\(_{4}\)、BG5组成的复合管放大后，驱动扬声器发声。同时音频电压经R\(_{2}\)加至BG6的基极，使BG\(_{6}\)导通，继电器J1中的接点J\(_{1}\)-a-2、J1-b－2吸合，此时电机反转，通过减速装置，带动蛙体转动使字体转向游戏者，同时AN\(_{6}\)被止动杆碰开，电机停转。
当音乐信号消失时，BG\(_{6}\)基极因失去偏压而截止，J1释放，常闭触点J\(_{1}\)-a-1的复位，此时电机正转，通过减速装置，带动蛙体转回原状。当蛙体复位后，止动杆又将AN7碰开，电机停转，等待下一个游戏者。
图中W\(_{1}\)、C1、BG\(_{1}\)、BG2、BG\(_{3}\)和R1构成一个延时开关电路，其延时时间可按T=0.7RC估算。调节见W\(_{1}\)值，可得到0～2分钟的延时时间。如想增加延时时间，可适当增大W1或C\(_{1}\)的数值来实现。
AN\(_{1}\)为复位按钮。按下AN1，C\(_{1}\)被迅速放电，BG1、BG\(_{2}\)截止，使BG3也截止，LED\(_{1}\)熄灭。这时BG3的发射极为高电位，当AN\(_{2}\)～AN5中有一个闭合，音乐集成块被触发，扬声器就发出音乐声。
松开AN\(_{1}\)按钮，电源经W1对C\(_{1}\)充电。C1上充电电压的升高达到BG\(_{1}\)的导通电压时，BG1、BG\(_{2}\)导通，使BG3也导通，LED\(_{1}\)发光。这时BG3的发射极呈低电位，此时如闭合AN\(_{2}\)～AN5中任一个，是不能触发音乐集成电路的，这样就可达到限时钓蛙的目的。
元器件选择与安装
电路中BG\(_{1}\)要求穿透电流小的管子，并要求β≥50。C1选用漏电小的电解电容器。电机选用3～6伏的玩具电机。继电器J\(_{1}\)选用具有两组转换触点的小型继电器．如JRx－13F等。音乐集成电路可用CW9300系列。

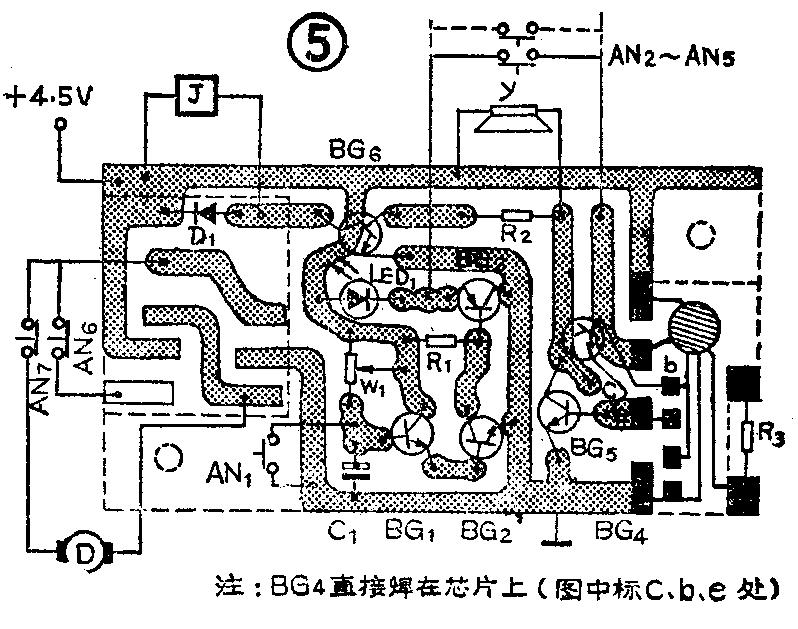

图5为此电路的印刷电路板，BG\(_{4}\)直接焊在芯片上。

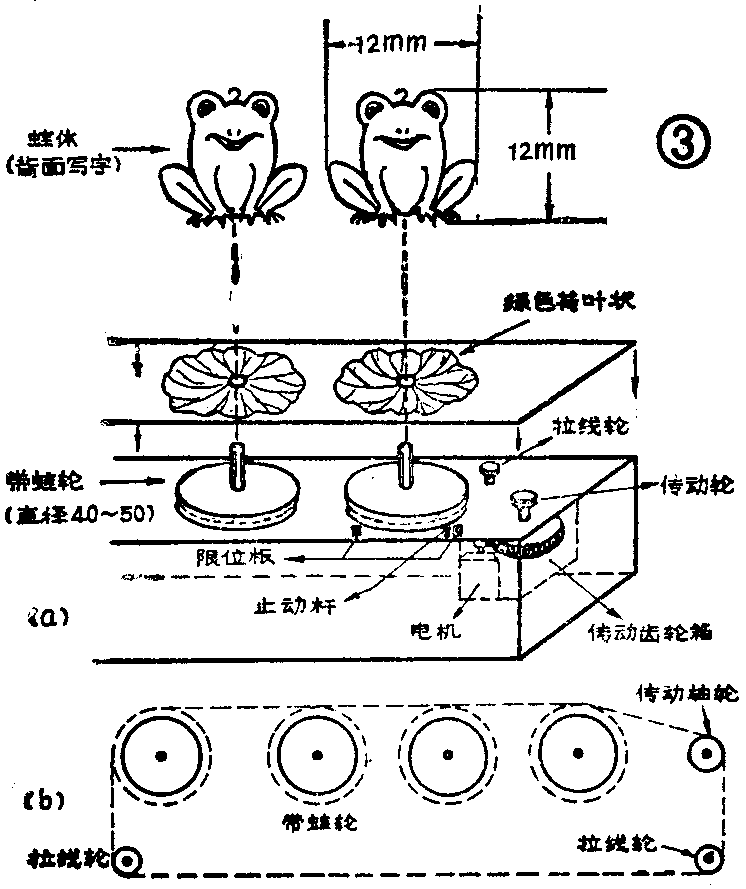

游戏机的机械结构见图3所示，其中4只带蛙轮直径为40～50毫米。可用收音机中拉线轮。截一段自行车车条穿过带蛙轮中心孔，并用胶水粘牢。用五合板制作的蛙体固定在带蛙轮的中心轴上。
在一只带蛙轮的底部边上装一个止动杆，在此带蛙轮旁边装上两小块限位板。微动开关AN\(_{6}\)、AN7分别装在两块限位板上，这样当带蛙轮正转或反转到一定的位置时，止动杆正好碰开AN\(_{7}\)或AN6。
传动齿轮箱可用惯性玩具中的齿轮箱，使用时，将惯性飞轮取下，用电机轴代替（注意电机轴上套上气门胶管）。触发开关AN\(_{2}\)～AN5分别装在4个蛙体背面，如图4所示。钓圈可用大头针制作。钓圈的底部穿带一个小塑料圆粒，制成滑球；这样当游戏者钓起青蛙，滑球上移，将触发开关的两个接点闭合。（李强）
