感性负载贮能释放电路

🏠 首页 《无线电》杂志 1989年 🔗 第6期 🔗 第39页 石民健 🔗

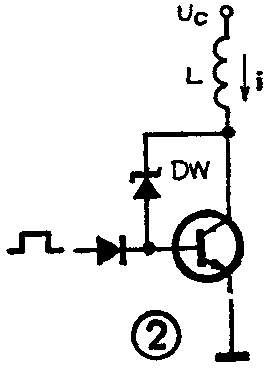

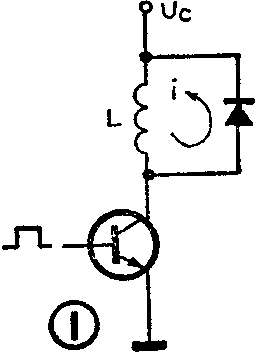

图1是常见的感性负载电路,当驱动管突然截止时,电感L上将产生一个反电势,这个反电势会使驱动管击穿或干扰电路工作。通常在电感两端并联一个二极管,将脉冲电压钳制在0.7V左右。但这使得电感中的电流不会立刻中断,放电时间增长:t=L·i/0.7。如果L是继电器的线圈,将会使其触点的释放时间增加很多。改进型的电路如图2所示,当驱动管突然截止时,电感上产生的反电势使稳压二极管DW击穿,通过稳压管供给驱动管基极电流,使驱动管瞬间导通,电感直接通过驱动管对地放电,这样,放电时间大为缩短,t=L·i/U\(_{w}\)-Uc。举例说明:设U\(_{c}\)=24V,i=6A,L=10mH,Uw=200V。则图1电路的放电时间t\(_{1}\)≈86ms,而图2电路的放电时间t2≈0.3ms。(石民健 译)

图1
图1 🔍原图 (260×360)
图2
图2 🔍原图 (280×370)
