声控发声器可将拍手掌的响声，通过压电陶瓷片转换成电信号，去控制电路产生断续的音频振荡，再发出声音。将它装置在一些容易遗忘的小物件上，如钥匙，皮夹等，可方便人们去寻找。它也可以做声控玩具用。

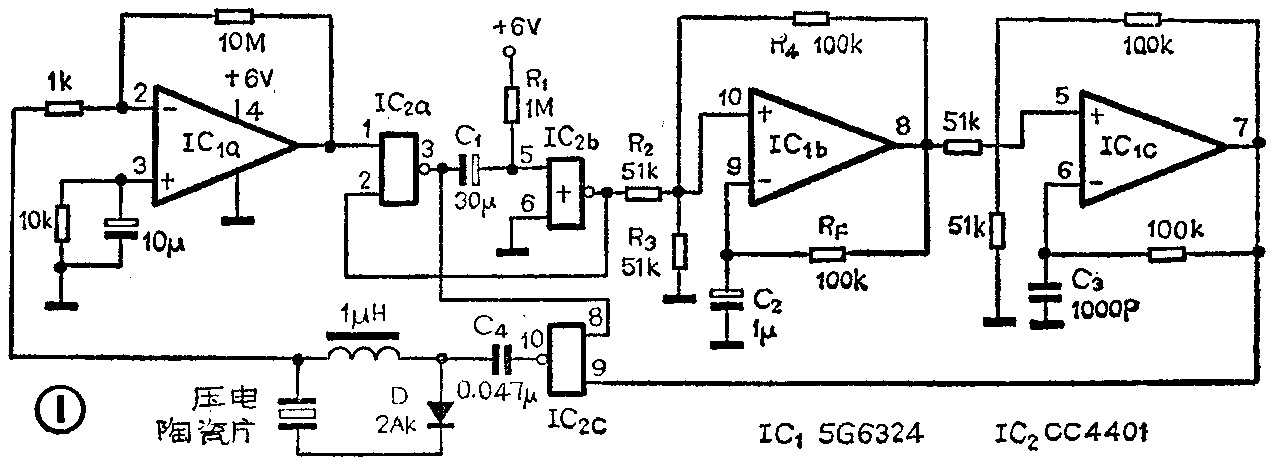

附图为声控发生器电路图。其工作原理如下：击掌响声使压电陶瓷片产生幅度为10mV左右的微小电脉冲，这脉冲加到IC\(_{1a}\)第2脚（5G6324单电源四运算放大器之一构成放大倍数为10000的比例放大器），经IC1a放大到幅度接近电源电压的脉冲信号，然后去触发IC\(_{2a}\)、IC2b构成的单稳态触发器，（CC4001四或非门之二）产生门脉冲。CC－4001，1脚为0时，3脚为1，4脚为0。当1脚为1时，3脚为0，4脚为1。电源电压+6V通过R\(_{1}\)对C1充电，故CC4001的5脚电压上升到CMOS电路噪声容限（即30％电源电压时），4脚电平翻转为0，3脚电平跳到1。因此CC4001 4脚输出正脉冲，3脚输出负脉冲。脉冲宽度τ正比于R\(_{1}\)、C1，改变R\(_{1}\)、C1可改变脉宽。如：R\(_{1}\)=100kΩ，C1=30μF时τ=5s。然后利用门脉冲去控制5G6324四运放构成的二个音频振荡器IC\(_{1b}\)、IC1c即可控制发声时间长短。
音频振荡器工作过程是这样的：当CC4001的1脚为0时，IC\(_{1b}\)8脚输出为0。当CC4001的4脚为1时，IC1b8脚为1，通过R\(_{F}\)对C2充电，IC\(_{1b}\)9脚电压上升，当电压上升到等于10脚电压时，8脚输出0，C2通过IC\(_{1b}\)输入电阻和RF放电，C\(_{2}\)电压下降。当9脚电压下降到低于10脚电压时，8脚输出电压又为1。这样就产生了音频振荡信号。IC1c振荡原理与IC\(_{1b}\)相同。IC1b产生重复频率为10Hz方波脉冲。第二个音频振荡器产生重复频率为5KHz的方波，同时受控于I-C\(_{lb}\)。
音频信号经过或非门IC\(_{2c}\)送往压电陶瓷片，发出“嘟、嘟…”的声音。IC2c8脚连到IC\(_{2a}\)3脚，作用是将IC2a3脚产生负门脉冲去打开IC\(_{2c}\)或非门。只有在负门脉冲到达时候，才有音频信号送往压电陶瓷片发声。这样，保证压电陶瓷片严格地受控于负门脉冲，不受外界干扰所影响。图1中D是钳位二极管，将音频信号幅度钳位到0.2V。若音频信号幅度过大，会引起声控发声器失控。1μH固定电感器也是减弱加到电压陶瓷片上的电压，它与C4的容量大小均可调节压电陶瓷片发声大小。
安装就绪，即可检查一下IC\(_{1}\)（5G6324）的4脚和IC2（CC4001）的14脚电压是否为+6V。然后在安静环境中，离发声器距离不超过1米拍手掌，则发声器会发出声响，持续几秒钟后，自动停止。如果拍手掌后，不发声，可用示波器检查在拍手掌时，IC\(_{1a}\)的1脚输出是否有几个小幅度脉冲，再检查一下IC2b4脚是否有正脉冲输出。最后检查IC\(_{2c}\)10脚输出是否有间断音频信号输出。
文中电路IC\(_{1}\)5G6324可用LM324或μPC324代替。（费树铮）
