绿色屏幕显示器颜色柔合，对眼睛刺激小，很适合长时间近距离操作计算机的场合。

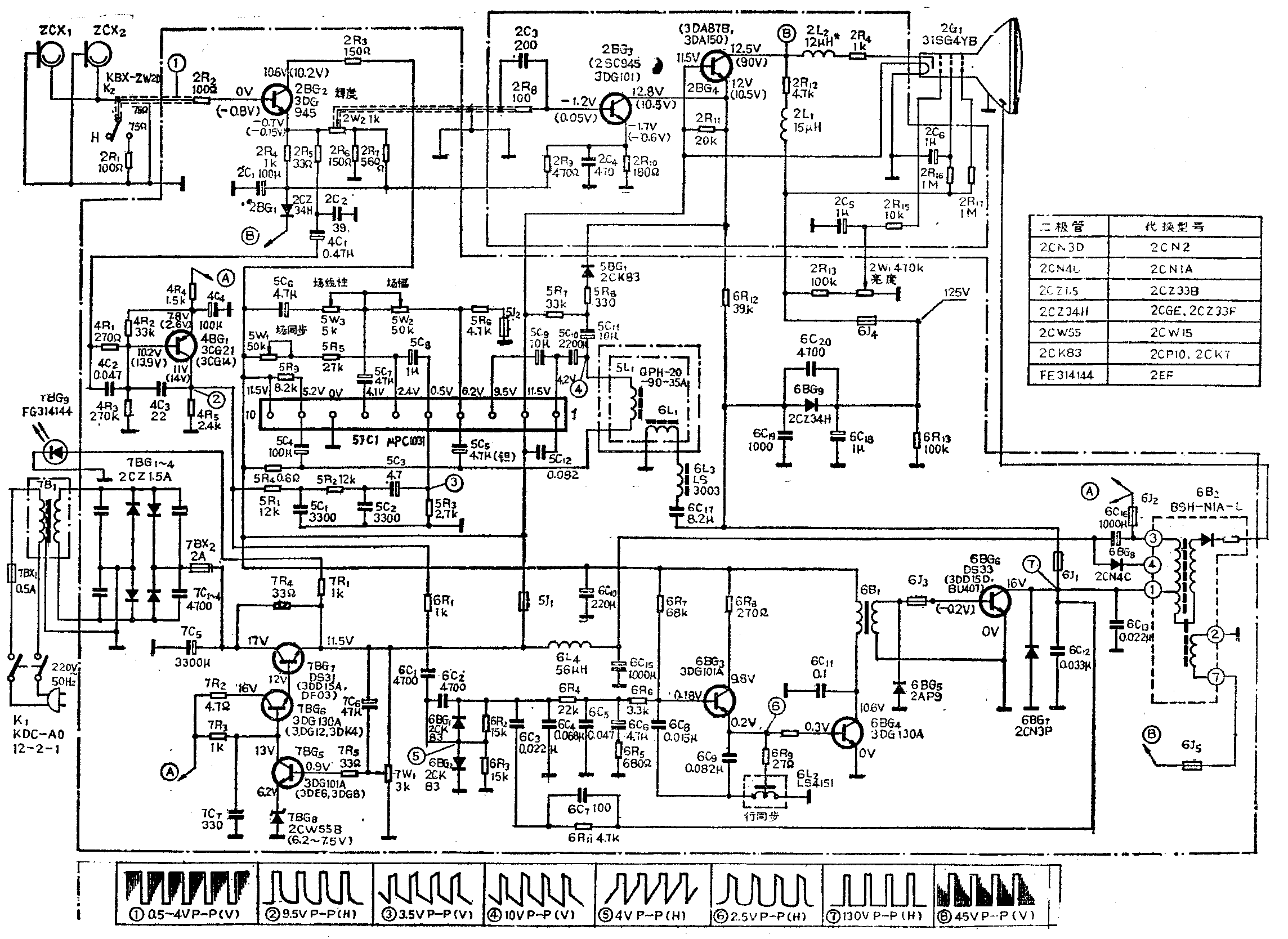

本机电路原理见下页附图所示，它由视频放大、同步分离、场扫描、行扫描、电源及显象管等6部分电路组成。
由于该机仅在视频放大输出电路与普通黑白电视机不同，故现仅介绍此部分电路的调试，其它部分的调试方法请参考有关书刊。首先将2R\(_{2}\)接电缆的一端接地，然后开启电源，测试2BG2、2BG\(_{3}\)及2BG4的直流工作点符合图中参数要求；2BG\(_{1}\)的正极端为-6～－9V；调整2W2可改变2BG\(_{3}\)的基极电位，同时2BG4的集电极电位也跟着改变；调整2W\(_{1}\)可改变显象管第5脚的电位，控制显象管的亮度，在有信号输入时，显象管发亮并出现图象，图象应无回扫线，如有可检查送来消隐信号的电路；如果出现字迹模糊不清的情况时，说明显象管聚焦不好或电路高频特性差（即视频带宽不够），这时可改变第7脚电位（0～125V）或检查有高频补偿作用的器件是否有问题；另外，如果2R14变化也会造成整个图象模糊不清，拖尾严重。
几点说明：①电视机的显象重显率为98％，而显示器为100％，既要求显示器的光栅不能占满整个屏幕，而要在上下左右各留出一些空白边，也就是我们常说的“行场幅度不够”的形式。首先，在计算机上键入：10 PRINT“0”；：GOTO 10并执行，整屏显示字母“0”；对照正式产品尺寸调整本机。一般控制行幅度，可采取略降低机器工作电压（调7W\(_{1}\)）或改变行逆程电容（增大或减小6C12或6C\(_{13}\)的容量）的办法。场幅度的调整可改变5W2值，但这时可能使场线性变坏，所以要同时调整5W\(_{3}\)，反复调整直至线性最佳。如果6L3带标记端接反，会使行线性变差，因此安装调试时要注意6L\(_{3}\)外壳上的标记。调试时，首先调好行幅度，而后再调场幅度。
②调整光栅位于屏幕中心：旋动电位器2W\(_{1}\)使光栅发亮（带信号），这时中间亮块及暗边均已发亮，调整偏转线圈5L1上的中心位置校正片，使光栅及图象位于屏幕的中心对称位置。
③消除几何失真：用手捏动偏转线圈，使几何失真降到尽量小，而后用漆封固。对于梯形失真，可向偏转线圈与显象管锥颈位之间垫入适当厚度纸片加以校正。
本机安装时，由于元器件较多，故需格外细心；调试好后，还需把参数可调的元器件用漆固；待性能稳定后，可扣上后盖，这样一台绿色显示器就自制完成了。（王一枫 黎兰兰）
