（王永放）这种电平指示方法适用于各种高档录音机、扩音机。电路本身带有输入放大器，使用极为方便，是一种新型的音响指示和装饰器件。其特点是利用变色管的两种颜色分别以光点和光柱两种方式，来显示两个声道信号的大小。其中光点用绿色，光柱用红色。绿光点随着输入信号的大小，在红色光柱中上下跳动。体现了现代音响设备迷人的魅力。
电路原理 左声道是光点式指示驱动电路。前面的BG\(_{1}\)和BG3组成了直耦式输入放大器。由于所用变色管2EF301是双管芯共阴极管，因此需要分别从阳极注入发光电流，其驱动电路也与一般不同，请看图1，上下两个声道的驱动电路分别控制着1/2 2EF 301，其中每一位发光管的驱动电路都用了3个晶体三极管。以左声道为例，当BG\(_{3}\)集电极电位为0.7V时，BG6首先导通，使PNP管BG\(_{7}\)导通，向D1的绿管芯供电，D\(_{1}\)发绿光，R15是该管的限流电阻；如BG\(_{3}\)集电极电位再升高0.7V，D2将导通，BG\(_{12}\)通过R19得到偏流导通，使BG\(_{13}\)导通，D4发光，同时BG\(_{5}\)也通过R16得到偏流而导通，BG\(_{6}\)因基极处于低电位而截止，BG7失去基极负偏流也截止，使D\(_{1}\)熄灭。后面各发光管以此类推，这样，后面的发光管一亮，前面的发光管即熄灭；同理，后面的发光管熄灭时，前面的管子会立即发光，形成光点来回闪烁。
细心的读者可能已经发现，左声道的每一个发光管的正极都有一个电阻接至下面右声道电路中一个三极管的基极，它的作用是，绿管芯发光时，使正在发光的红管芯熄灭。
右声道发光电路用的是变色管的红管芯，它的发光效果是红色光柱，其驱动发光原理和左声道电路基本相同，该管导通时有1.7V左右的正向压降。比如D\(_{1}\)发绿光时，绿管芯的正极电位经R18送至BG\(_{8}\)基极，BG8导通，将R\(_{12}\)送来的电平指示信号对地旁路，使BG9截止，BG\(_{1}\)0因无负偏流也被关断。此时不管右声道输入信号有多强，只要D1亮，D\(^{′}\)\(_{1}\)就处于熄灭状态。

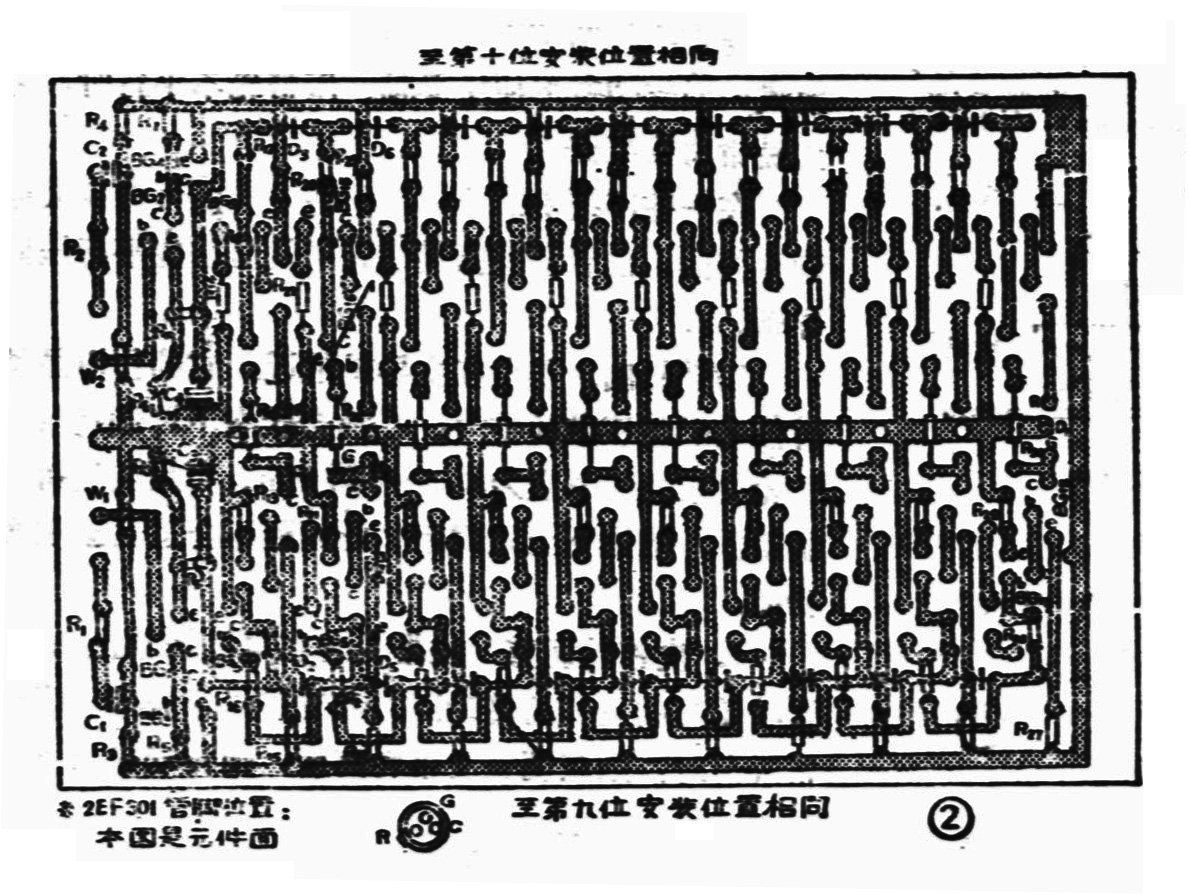

元件选择 电阻全部为RTX－1／8W，三极管的BVceo≥15V，β＞30，可变电阻为WH—7立式，电容器的耐压要大于16V，二极管可用任何2CP型管子。变色发光管选用2EF301。元件备好后，安装在一块90×130mm的印制线路板上，如图2，装好后只要改变R\(_{3}\)W1和R\(_{4}\)W2调整一下输入灵敏度即可。
