音乐磁带不像唱片那样可以直观地判明其中每首快乐曲的起始位置，如果借助于磁带计数器采用快进或倒的方法反复寻找，则是一件麻烦费时的事。随着集成电路生产技术和录音机设计的日臻完善，自70年代后期起，各种形式的磁带自动选曲装置陆续出现。
用分立元器件实现自动选曲功能，特别是编程式自动选曲，是不可设想的。为此，一些半导体器件生产厂家都专门生产了相应的集成电路产品，本文向大家介绍其中几种。

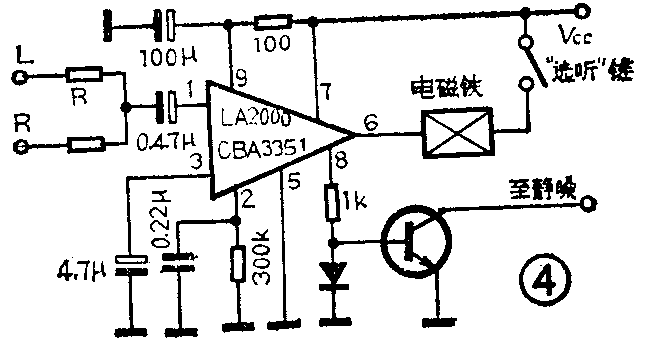

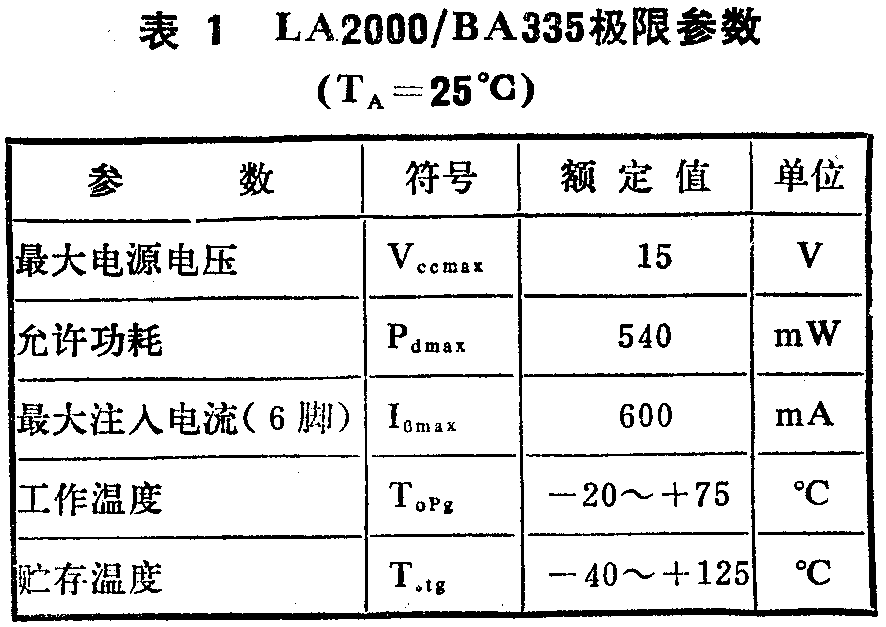

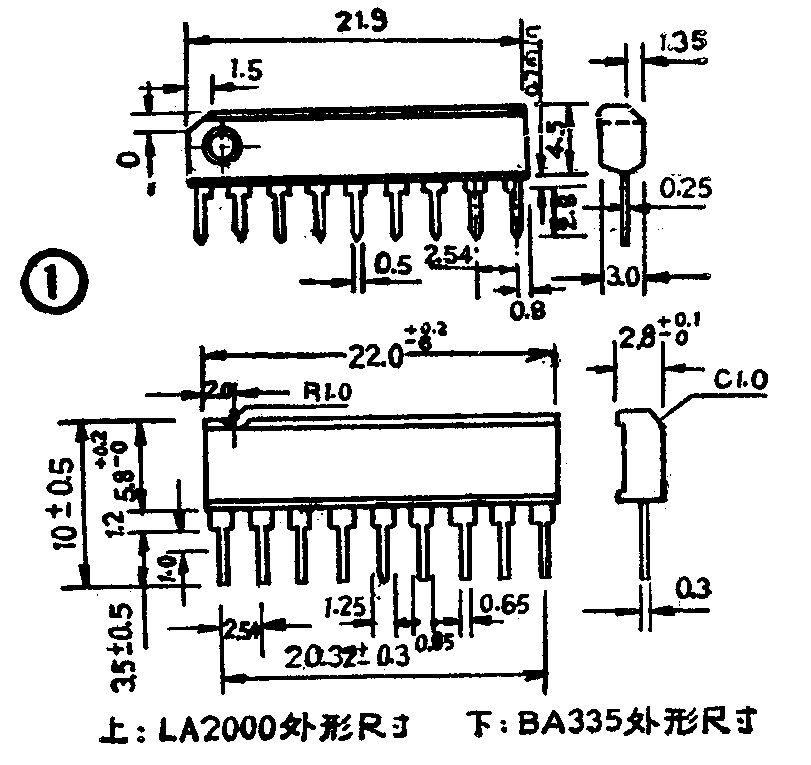

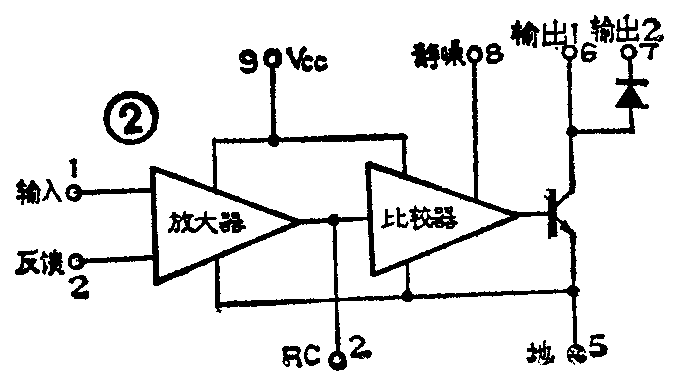

一、LA2000／BA335和LA2000／BA335是前后一曲自动选曲集成电路，内电路及外部引线相同，可以直接互换。BA335在三洋M9998K、松下RX－5600等收录机中采用。两种电路均为单列直插9脚塑料片装，外形如图1所示。内部方框图和电原理图分别见图2、图3。极限参数列于表1中。典型应用线路见图4。

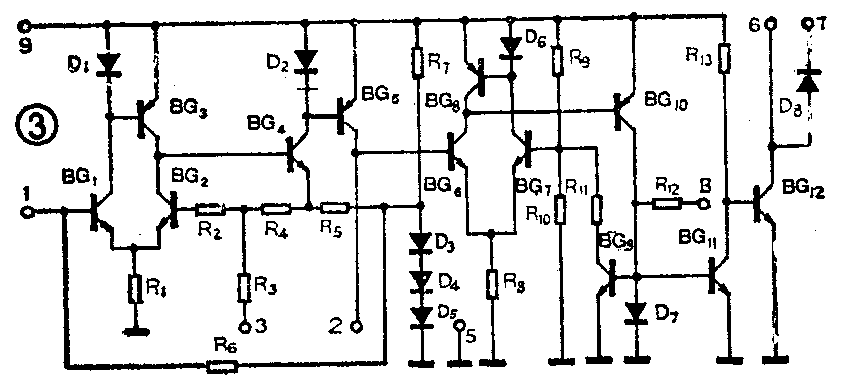

由图3可知，BG\(_{1}\)、BG2构成差分放大器，将磁头拾取的高速运行的磁带信号放大到足够的幅度。然后信号进入BG\(_{4}\)进行限幅放大，由于BG4集电极电位被D\(_{2}\)箝位在-0.6V左右，故强信号的幅度受到抑制，弱信号经两级放大后得到提升。R2、R\(_{3}\)、R4构成负反馈回路，通过器件的③端外接阻容元件，可以调节反馈量，从而改变限幅电平。D\(_{2}\)与BG5实际上构成了半波整流电路，在BG\(_{5}\)集电极得到的是基本不随信号强弱变化的半波脉动信号，并通过器件的②端外接RC时间常数元件使之平滑。因此，只要①端输入信号达到-50dB的电平，②端就呈现正极性直流电平，此电平送至BG6、BG\(_{7}\)、BG8构成的比较电路的输入端，当其超过由R\(_{9}\)、R10分压得到的比较电平（BG\(_{7}\)基极电位）时，比较电路即翻转，输出一个低电平信号至直流放大器BG10，使BG\(_{1}\)0导通。BG9的作用是当BG\(_{1}\)0导通后随之导通并降低R10的分压电阻值，使比较电平降低，进一步保证比较电路工作的可靠性。BG\(_{1}\)0导通后，BG11导通，BG\(_{12}\)截止，器件输出端呈高电平，接在电源与BG13集电极间的机芯电磁铁不动作，机芯继续以“快进”或“倒带”状态运行。当运行到磁带曲间空白段时，由于①端输入信号为零，整流器BG\(_{5}\)无正极性脉动信号输出，比较器中BG6截止，故BG\(_{1}\)0截止，BG11截止，BG\(_{12}\)导通，外接机芯电磁铁动作，机芯转为“放音”方式，进入“选听”状态。于是完成了自动寻找磁带曲间空白段的功能。若在②端所设RC值合适，则既可完成识别并检出曲间空白段的功能，又能防止因曲内休止，甚弱信号等引起的选曲误动作。通常磁带在“快进”、“倒带”状态时运行速度约为“放音”状态的15～20倍，原声磁带曲间空白常为4～5秒，因此电路时间常数为0.16～0.2秒较为适宜。跨接在线圈两端的D8是为防止线圈产生的反向电动势将内部器件击穿而设。⑧端输出与⑥端同状态，是为“快进”、“倒带”时静噪而设。

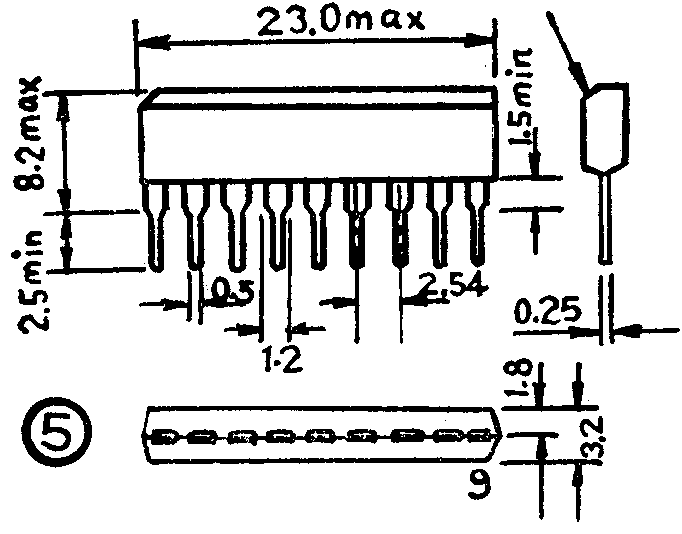

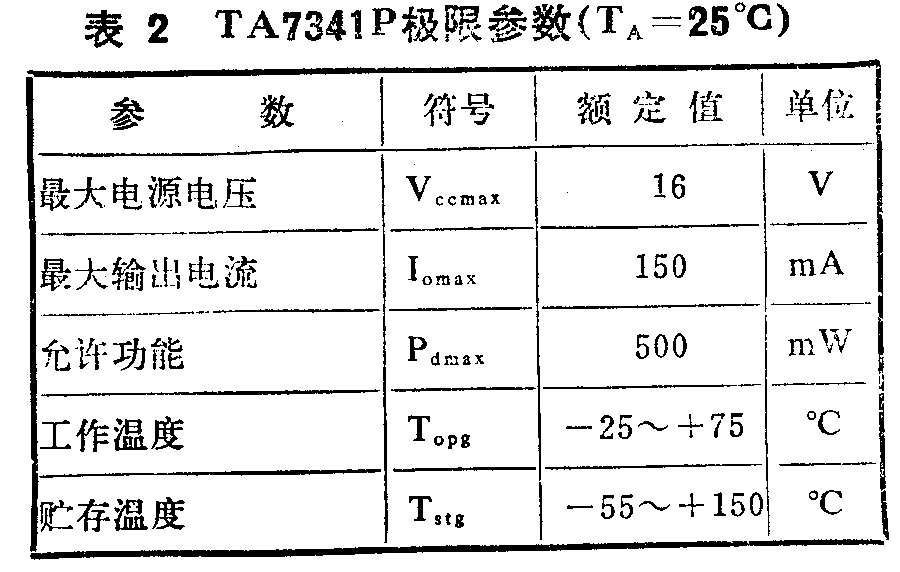

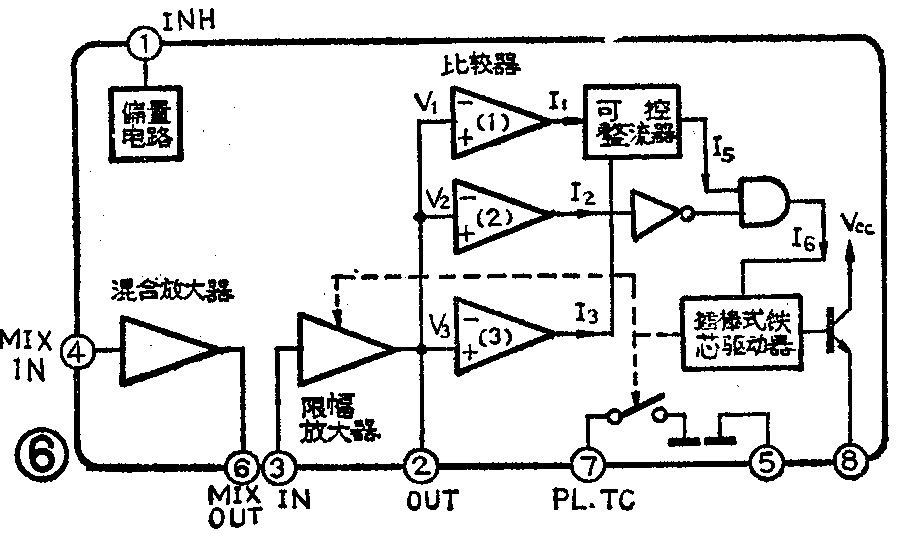

二、TA7341P单曲选曲及曲之间空白检测电路是日本东芝公司80年代生产的录音机自动选曲集成电路，采用单列直插9脚塑料封装结构，外形尺寸见图5。方框图如图6。极限参数列于表2，典型应用线路见图7。
图7中，磁头拾取的左、右声道信号经前置放大器放大后，由R\(_{1}\)、R2、C\(_{1}\)混合后加到TA7341P的④端，经混合放大器放大后，再由⑥端输出，经C2、R\(_{4}\)耦合至限幅放大器输入端③。由于限幅放大器内含整流电路，输出端②输出随乐曲电平包络缓慢变化的直流脉动电压VD，该电压由时间常数电路RC决定，延时后送入比较器（1）、（2）、（3），形成选曲控制脉冲，从⑧端输出，控制机芯的运行状态。

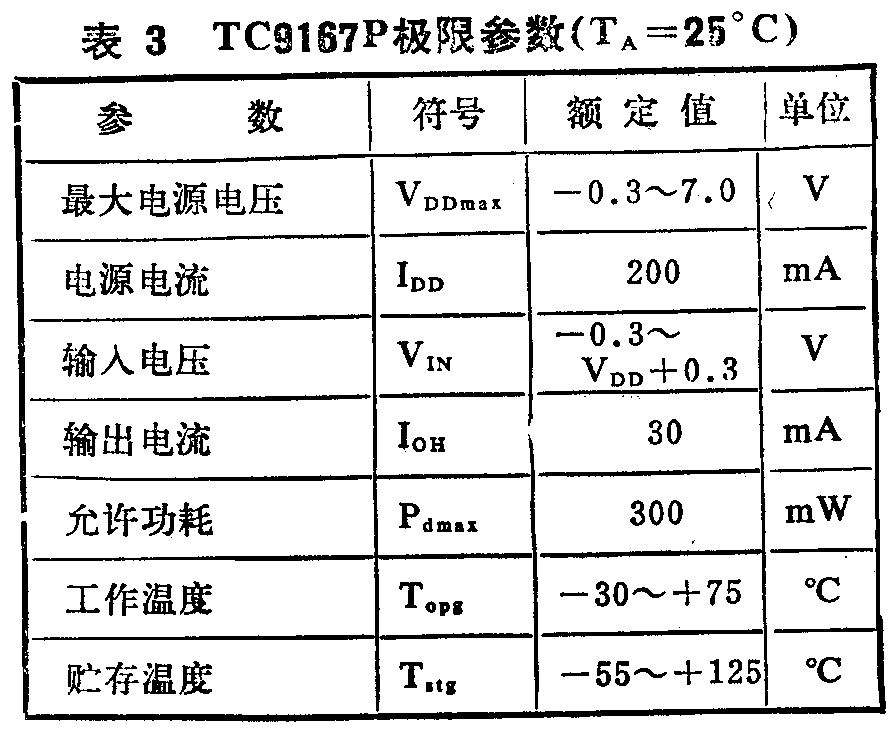

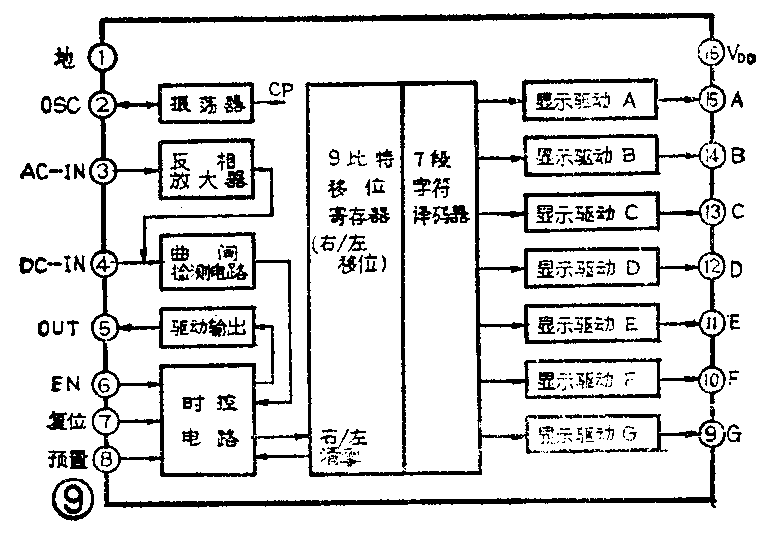

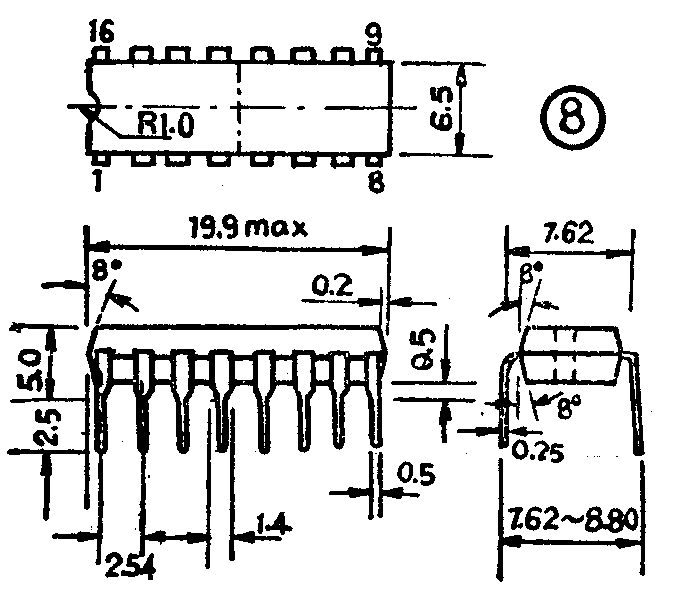

三、TC9167P9曲自动选曲电路的外形尺寸如图8所示。其方框图如图9。各引线端功能见表4，极限参数如表3所示。典型应用线路见图10。

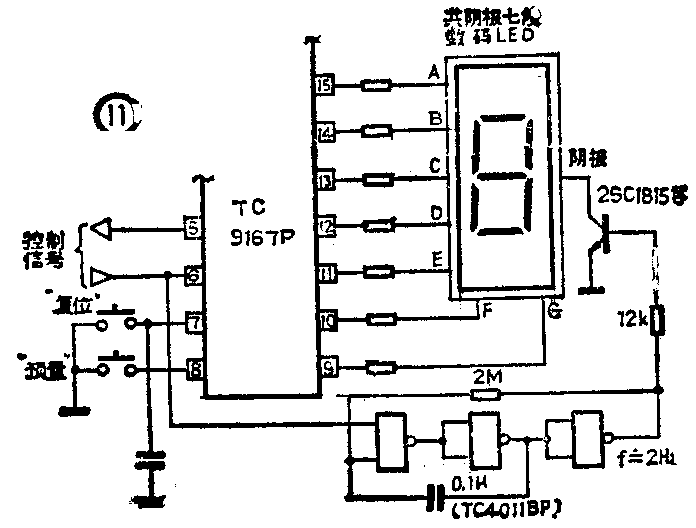

在应用TC9167P作自动选曲系统时，可以通过外接甚低频振荡电路对选曲状态作闪烁显示，其电原理图如图11所示。
TC9167P选曲显示采用外接共阴极7段数码发光二极管，器件内设译码电路。这种显示方式比较直观。

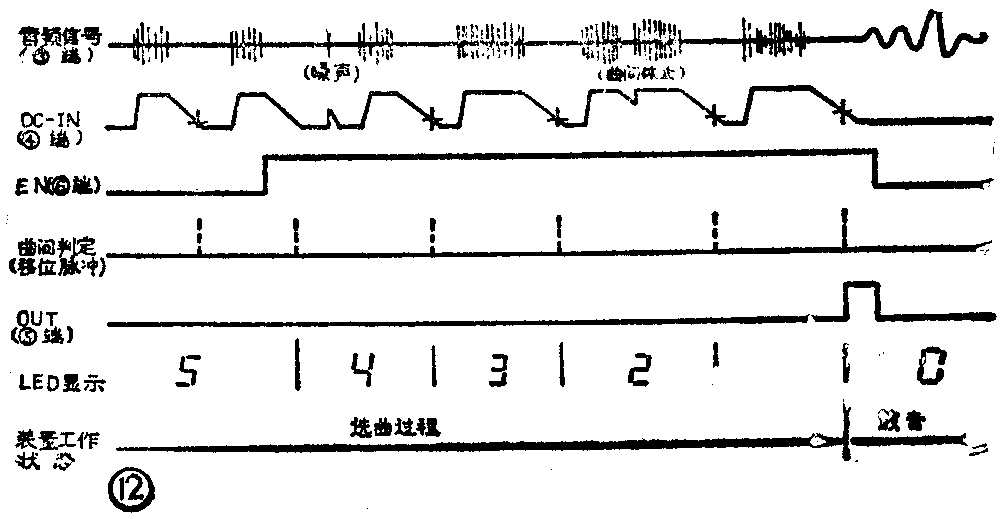

TC9167P的工作全过程可用图12说明，图中为预置5曲时的工作状况。
自动选曲电路，近年来发展极为迅速，本文列举的几种器件，在国内应用比较广泛，有关部门已将它们作为向用户及生产单位的推荐品种。（江金林）
