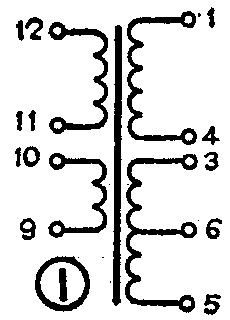

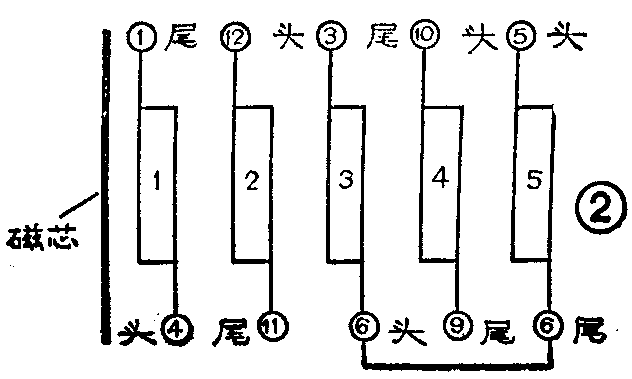

夏普C－1803DK彩电的开关变压器型号为ZO138CE，在维修中若找不到原配件，可自己重新绕制。该变压器电原理图如图1，它共有6个绕组，每个绕组的圈数、线径及直流电阻值如附表所示。绕制步骤：（1）在印制板上记下该变压器各脚标号位置。（2）轻轻剥去变压器外层绝缘层，以备再用。（3）按图2所示的各绕组位置及首尾端进行绕制。由于第5绕组在最外层，所以先绕第1绕组，每个绕组的圈数及线径见附表。绕线排列要紧密，线可适当拉紧些，所用的绝缘材料最好用耐压500V以上的高压聚酯薄膜。（4）各绕组全部绕完后，外包绝缘层（可用旧变压器上的），并用透明胶带固定好。（5）用万用表测各绕组的直流电阻值，如果大致符合附表上所列的数据（用500-2型表所测），即可上机使用。
如果是在夏季，绕线时最好戴手套，以防汗渍侵入线包。（刘德伦）
