本文介绍的简易报警器，利用一只电阻作为检测头，当连接电阻的引线短路或断路时均可报警，而且当电阻阻值变化超过一定范围也会引起报警。
电路工作原理

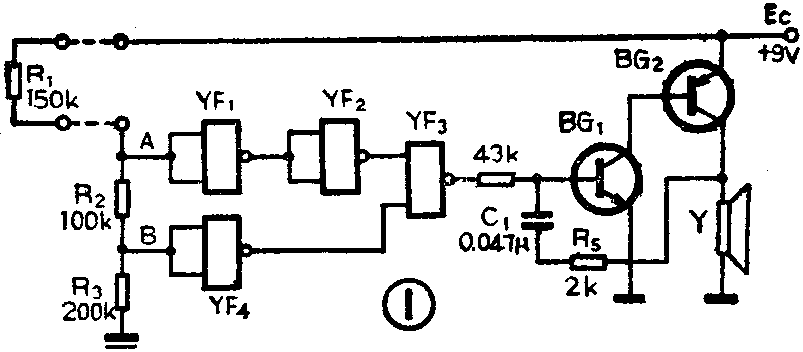

图1是报警器电原理图。BG\(_{1}\)、BG2组成一个集一基耦合多谐振荡器，R\(_{5}\)、C1提供正反馈通道。此振荡器作为警声发生器，其振荡与否受与非门YF\(_{3}\)输出控制。当YF3输出高电平时，电路产生振荡；当YF\(_{3}\)输出低电平时，BG1截止，电路停振。而YF\(_{3}\)的输出状态又受检测头R1的控制。静止状态下A点电位U\(_{A}\)=［（R2＋R\(_{3}\)）／（R1＋R\(_{2}\)＋R3）］·Ec＝6V。高于YF\(_{1}\)的翻转电平，故YF1输出低电平，YF\(_{2}\)输出高电平。CMOS门电路的翻转电平大约在1/2Ec，即4.5V左右。B点电位U\(_{B}\)=［R3／（R\(_{1}\)＋R2＋R\(_{3}\)）］·Ec＝4V，低于YF\(_{4}\)的翻转电平，故YF4输出高电平。YF\(_{3}\)的两个输入端均为高电平，按照与非逻辑关系，YF3输出低电平，故振荡器停振，报警器处于守候警戒状态，静态电流仅有数十微安。注意：由于CMOS门电路输入阻抗极高，在计算中略去了门电路输入端的分流作用。
电阻R\(_{1}\)是报警检测头。当R1短路时，U\(_{B}\)=［R3／（R\(_{2}\)＋R3）］·E\(_{c}\)＝6V，故YF4输出低电平，相应的YF\(_{3}\)输出高电平，振荡器起振，发声报警；当R1开路时，A点相当于经1个300kΩ电阻接地，故YF\(_{1}\)输出高电平，YF2输出低电平，相应的YF\(_{3}\)也输出高电平，电路亦发声报警。因此，电路可起到双向检测作用。
安装与使用方法
YF\(_{1}\)－YF4采用一片CMOS4-2输入与非门C036。BG\(_{1}\)采用3DG型管子，BG2采用3AX型，要求β＞40。扬声器Y可选用8Ω、0.1—0.5W的小型扬声器，电阻全部采用1／8W的。电源采用一节9V电池供电。
整个装置可安装在一只小型肥皂盒内，用两根多股细导线将R\(_{1}\)引出，或通过小型耳机插头座将R1引出就更方便了。R\(_{1}\)用细塑料管套严。用作电视机防盗时，可将连接R1的导线从电视机后盖板的两个散热孔内穿过。用作门窗防盗报警时，可将导线换成细导电丝，当有人破门而入或越窗而过时，便会造成断线报警。用于其它固定物品报警时，只要将R\(_{1}\)固定在物品上即可。实际上小偷行窃时，一般都是造成断路报警。设置短路报警的目的是对付一些比较“高明”的小偷，以免他行窃时将导线短路了，报警器就不起作用。

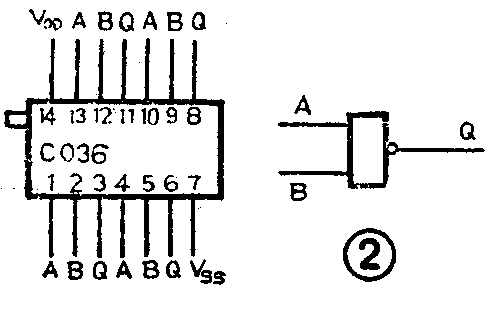

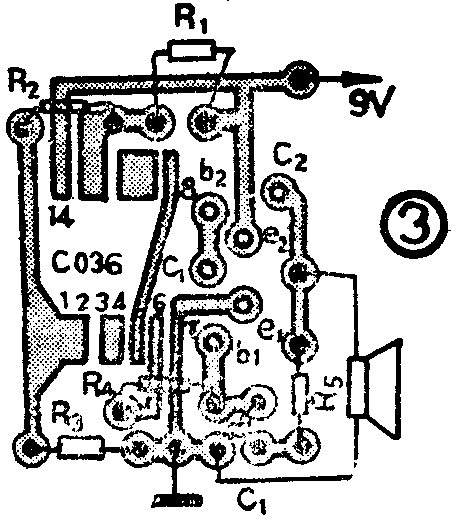

图2给出C036的引脚功能。图3是电路印板图。CMOS片焊在印板的铜箔面，其它元件焊在另一面。应注意的是要先焊其它元件，最后焊接CMOS片。焊接完毕后，要仔细检查片子引脚间有无连焊或虚焊现象。如果焊接正确，接线无误，无需任何调试，即可成功。改变R\(_{5}\)或C1的数值即可改变报警声调，可随个人喜好选择。(李洪明)
