由电阻与电容或电阻与电感组成的微分电路广泛用于电视技术中，但将其用于图象失真的校正方面却别有一番特色。

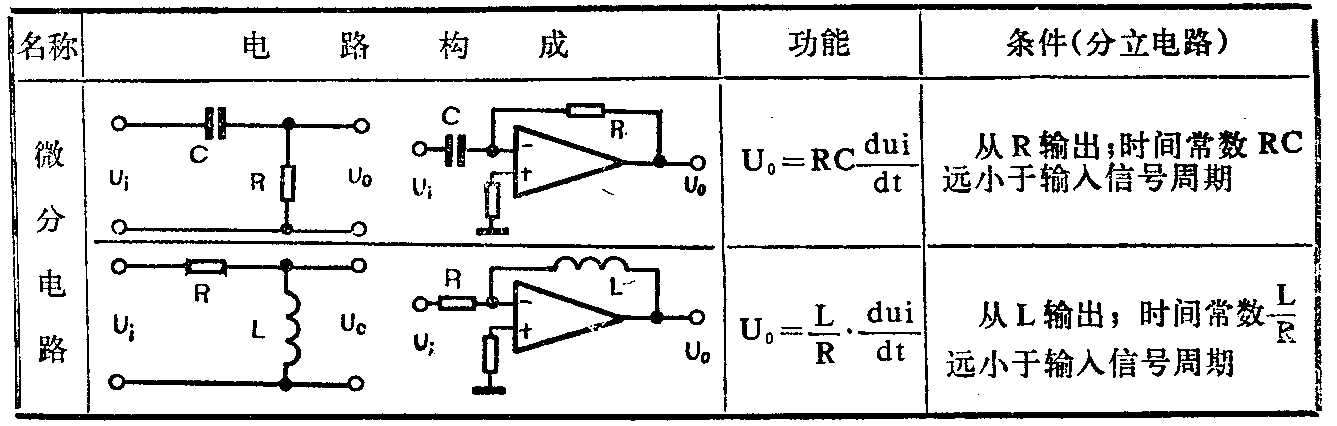

一、微分电路：由分立元件或运算放大器组成的基本微分电路形式如附表所示，表中还列出了它的条件和功能。微分电路的实质就是利用电阻或电感对电容进行充放电，从而实现电路中波形转换的要求。在这类电路的时间常数τ=R·C，远小于输入信号的周期时，电容器的充放电时间很快，才真正具有微分功能，即在此时，才可能将矩形波或梯形波变成为方形波或尖顶波。

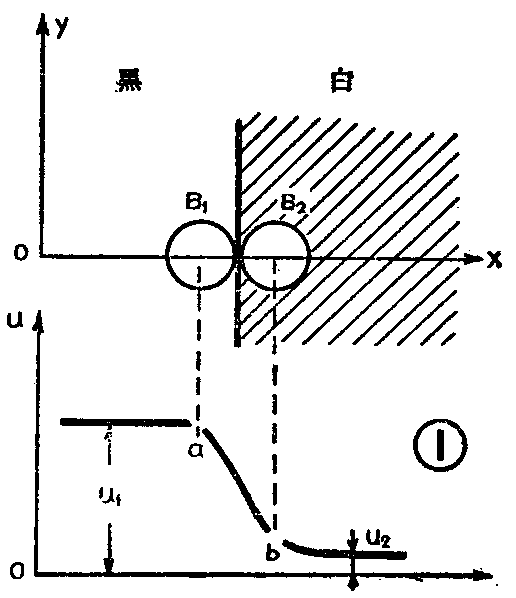

二、孔阑效应：电视图象的摄取和重现，都是通过电子束扫描来完成的，而电子束有一定的直径。假定图1中B\(_{1}\)2代表黑、白两个电子束。从下面电平曲线图可以看出：a点与黑电子束B\(_{1}\)中心对应，u1是高电平；b点与白电子束B\(_{2}\)中心对应，u2是低电平；a、b之间则是从黑电平u\(_{1}\)变为白电平u2的过渡期，其电平是逐渐降低的。如果电子束直径较大，则过渡期较长，在此期间则存在过渡灰色，其结果是黑色图象的轮廓线变得模糊。如果电子束直径小，则过渡段曲线很陡，这样电子束扫描时会很快从黑到白，使屏幕上图象边界清晰。由于黑白电视电子束聚焦比较好，电子束的直径较小，因此对图象细节显示的影响很小，甚至可忽略不计；在彩色电视机中，由于图象放大电路中加入了色副载波陷波器，带宽便变得更加狭窄，所以对急速变化的信号反应迟缓了，因而图象边缘轮廓模糊，清晰度也变差，此时电子束直径带来的影响将是十分明显的。这种电视图象清晰度受到电子束直径大小影响的现象称为孔阑效应。
由于孔阑效应使脉冲前、后沿变坏，不但使图象水平边缘模糊，而且也会使图象垂直边缘模糊。图象条纹越窄时，孔阑效应的影响越严重。所以说孔阑效应还会使图象信号的高频特性变坏。
三、勾边电路：为了提高电视图象的清晰度，就要改善电子束的聚焦，减小偏转线圈杂散磁场对电子枪内聚焦电场的干扰，减小电子束电流，亦即减小孔阑效应。减小孔阑效应的方法很多，采用勾边电路便是其中比较重要的形式。

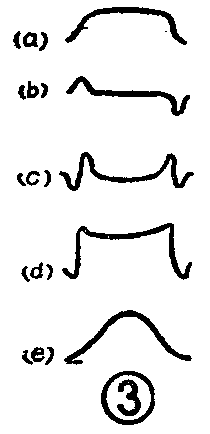

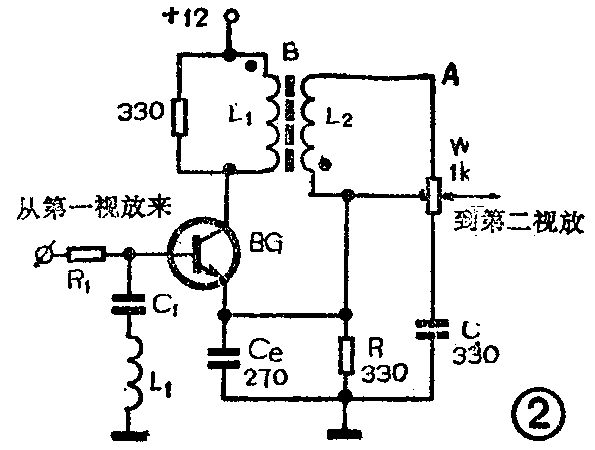

电视电路中常用的勾边电路都采用二次微分法，通常它们都由一只晶体管和一些电阻、电容、电感组成，图2便是其典型形式，它一般都是接在第一级视放和第二级视放之间。在图中，R\(_{1}\)、C1、L\(_{1}\)为色度信号陷波器，它可以吸收4.43MHz附近的色度信号，并避免其对亮度信号的干扰，此时晶体管BG基极的输入信号系具有较长过渡边缘的方波如图3（a）所示，由于输入电容与BG基极一发射极间正向电阻的乘积较小，基极电流形成微分尖脉冲，进而使其集电极和发射极也出现了相应的微分脉冲如图3（b），当集电极电流流过脉冲变压器原边绕组，进行第二次微分，耦合到其次级后的波形便成了图3（c）的形状了，由于这一信号是加到电位器W的上端和动点，而电位器动点到地端的信号又正好是晶体管BG发射极的输出，所以此时电位器上端A点的波形就应该是变压器副过信号与输入信号的叠加，输出的信号波形如图3（d），它是3（c）波形经过二次微分后，再和晶体管BG发射极信号电压相叠加，而得到的勾边波形，由于它完成了对较长过渡边缘方波信号的勾边，使得轮廓变得清晰，图象质量也得到提高。而电位器下部电阻与电容组成低通滤波器，使图象的高频成分衰减，并导致信号波形的前后沿比从第一级视放来的输入信号的前后沿更加平缓，如图3（e）。因此当电位器可动触点移到中点以下时，输出到第二级视放的信号能使图象轮廓变得柔和并有点模糊。当可动触点移到中点时，输出到第二级视放的波形与输入波形相同。（高雨春 郑长鉴）
