农村及边远地区如何选用电视天线

目前电视机已迅速向广大农村和边远地区普及，如何选用合适的天线以收到满意的电视图象和声音，是这些地区广大用户十分关心的问题，本文就这些地区如何选用电视天线等作些介绍。

由于我国幅员辽阔广大，目前电视台及差转台还不能覆盖全部地区。因此不少地方还处于电视台的有效服务区域之外，在这些地区选用电视天线要从以下几点来考虑：

（1）这些地区多数地形复杂，又处在电视台有效服务区之外，收到的信号场强较弱。通常要架设适当高度的高增益室外天线，才能增加接收信号的场强以提高图象质量。

（2）广大农村及边远地区由于工业设施少，工业电器所引起的电磁干扰比城市工业区小得多。同时这些地区电视信号由多条路径传播引起的重影干扰也小。因此对天线的抗干扰性能要求比较低。

（3）这些地区一般风比较大，使高架的室外天线容易晃动，要求天线的结构牢靠，安装要特别牢固。由于天线易晃动，所以天线方向性不能太尖锐，否则，当刮风时天线随风晃动使天线的最大接收方向偏离电视信号传来的方向，导致电视图象有时清楚有时模糊，严重时甚至失去同步或图象消失。

（4）对广大农村电视用户来说，一般是接收来自某一个方向的电视台信号，而一个台通常只播出2～3个频道的节目。因此用户可动手制作或选购能接收当地几个频道的天线，不要盲目追求全频道天线。

正如上述，这些地区要采用适当高度的高增益天线。即使在应用了天线放大器的情况下也不例外，这是因为在天线放大器的输入端配加高增益天线以后，天线放大器输出信号的信噪比就可大大提高。目前常用的高增益定向天线的形式如图所示，这种天线的优点是结构简单。在一定范围内引向振子个数越多，天线增益越高，因此它是这些地区使用的天线的主要形式。

用户不管是自己制作还是购买商品天线，首先考虑的是对天线尺寸的选择，为了帮助读者对这方面知识有所了解，以下就这个问题作些介绍。

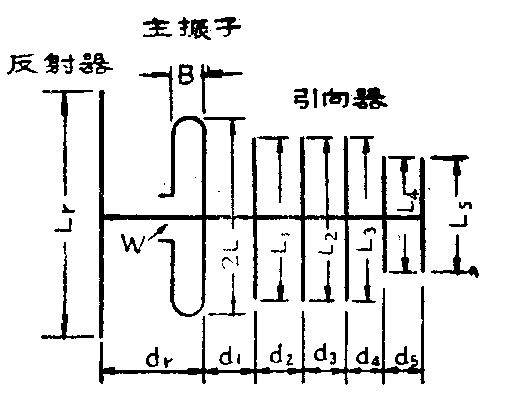

高增益定向天线由反射器、主振子、引向器和横担（横向支架）组成，上述三部分通过横担在同一水平面上构成一副定向天线，如图所示。高增益天线与普通天线的区别就在于尺寸选择不同，下边说明高增益天线尺寸选择的原则。

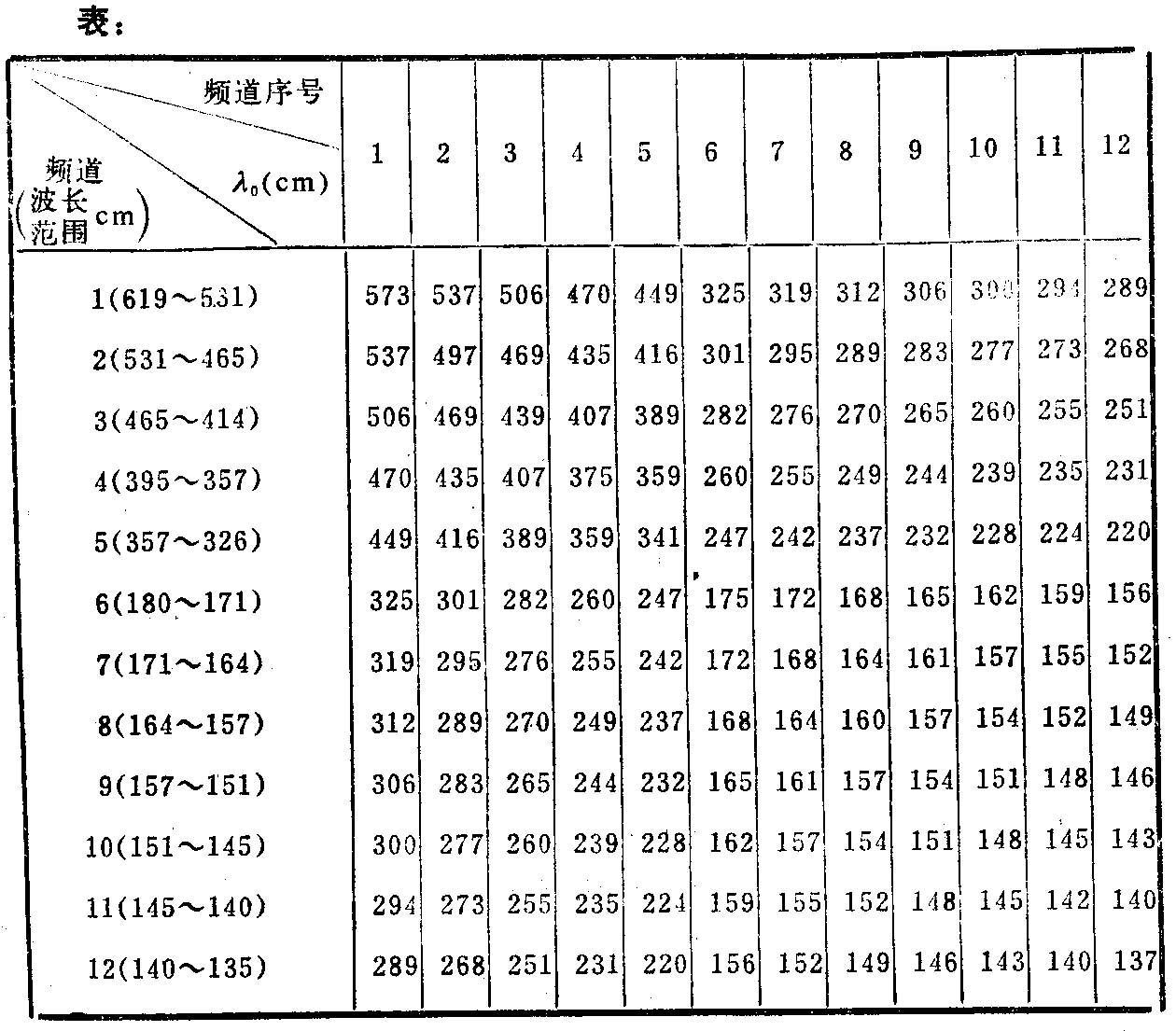

反射器长度L\(_{r}\)=（0.50～0.55）λ1，主振子长度2L＝0.95×λ\(_{0}\)／2，引向器第1、2、3根引向振子长度：L1=L\(_{2}\)=L3=0.42λ\(_{2}\)；第4、5根引向振子长度：L4=L\(_{5}\)=（0.15～0.25）λ2。式中λ\(_{1}\)是要接收的频道低端波长，λ2是要接收高频道的高端波长。λ\(_{0}\)按公式λ0=\(\sqrt{λ}\)\(_{1}\)×λ2来计算。为了读者使用方便，把1～12频道的波长和λ\(_{0}\)之值列于表内，应用时只需查表而不用计算了。如选λ1=180cm（即6频道低端波长），λ\(_{2}\)=135cm（即12频道高端波长），则查表知λ0=156cm。如果再要增加引向器个数，那么继续增加的引向振子均可采用第4、5节振子的长度。反射器与主振子间距为d\(_{r}\)=0.2λ1，主振子宽度B= （0.15～0.02）λ\(_{0}\)，引向器与主振子间距d1=0.24λ\(_{2}\)，各引向器间距d2=0.3λ\(_{2}\)、d3=d\(_{4}\)=d5=0.35λ\(_{2}\)，主振子接口宽度W=4～5cm。

如果是自制天线，可根据当地所接收电视频道情况，再参阅附表给出的波长，经过简单的计算可得天线各项尺寸，选用φ=10～12mm的铜管或铝合金管作天线振子，横担可选用硬质木料或金属板作成，若用金属则注意与主振子绝缘。如果是购买商品天线可根据当地电视频道情况，计算出天线的各项尺寸再到电器商店去选购。

安装天线时要考虑各种因素并合理解决，充分发挥电视天线的效益。通常注意以下几个方面：①天线应保持水平，切莫向前或向后倾斜，以保证最大接收方向对准电视信号传来的方向。②天线到电视机间的馈线要选用低损耗电视专用75Ω电缆，以减小传输过程中电视信号的衰减。③天线与电缆馈线连接处，应选用低损耗双孔磁芯阻抗变换器（300Ω／75Ω）。如果自制磁芯选用型号为NX－100，绕线用低损耗的聚乙烯导线。④天线的下引馈线不能随风飘荡，固定在天线撑杆上。如果撑杆是金属，设法使馈线距撑杆为5～10cm并固定好。⑤为了防止刮风时天线晃动，可用铁丝牵拉撑杆。切不可拉在引向器、主振子和反射器上。⑥天线架设点应远离高压输电线、广播线以及电气设备，避免引进电磁干扰。⑦架设天线时必须考虑加防雷措施。注意不要把天线架设在大树上或大树的近处。(王国强)
