熊猫DB47C4型彩色电视机，是南京无线电厂与日本夏普公司联合设计的，采用NC－2T型机芯。所有小信号处理由两块集成电路TA7680AP和TA7698AP（国产型号为D7680AP和D7698AP），来完成，集成化程度较高。本机具有如下特点：①采用国标新中频（38MHz），使用无调整声表面波带通滤波器作中放回路，不但提高了整机的可靠性，而且也简化了生产工艺程序。②采用小型化高性能电子调谐器（高频头），不但美化结构而且提高了电视节目接收的可靠性。③采用小型带聚焦电位器的一体化回扫变压器，使机器结构紧凑。④具有自动消噪电路，能减小噪声干扰，提高伴音效果。⑤该机设计使粗、细管径的彩色显象管都适用，给生产和维修带来了方便。⑥该机设有色调调节，可以根据人们各自对颜色的爱好，调节屏上画面的色彩。⑦具有画面亮度自动控制电路（OPC），可根据环境亮度来自动调节屏幕亮度和对比度，这不但提高了接收画面的质量，而且可以降低功耗。⑧本机采用“冷底板”，即印制板不带交流市电，不但适宜加装视频和音频接口，而且使用和维修安全。⑨该机设计有扩展功能，即可增加遥控装置、双制式伴音系统以及多制式转换等，为进一步发展多功能彩色电视机提供了便利条件。
DB47C4型彩色电视机已大量生产供应市场。为了帮助广大读者及维修人员熟悉该机的电路原理，笔者将对该机电路进行分析介绍，本文先对中放通道电路进行介绍。

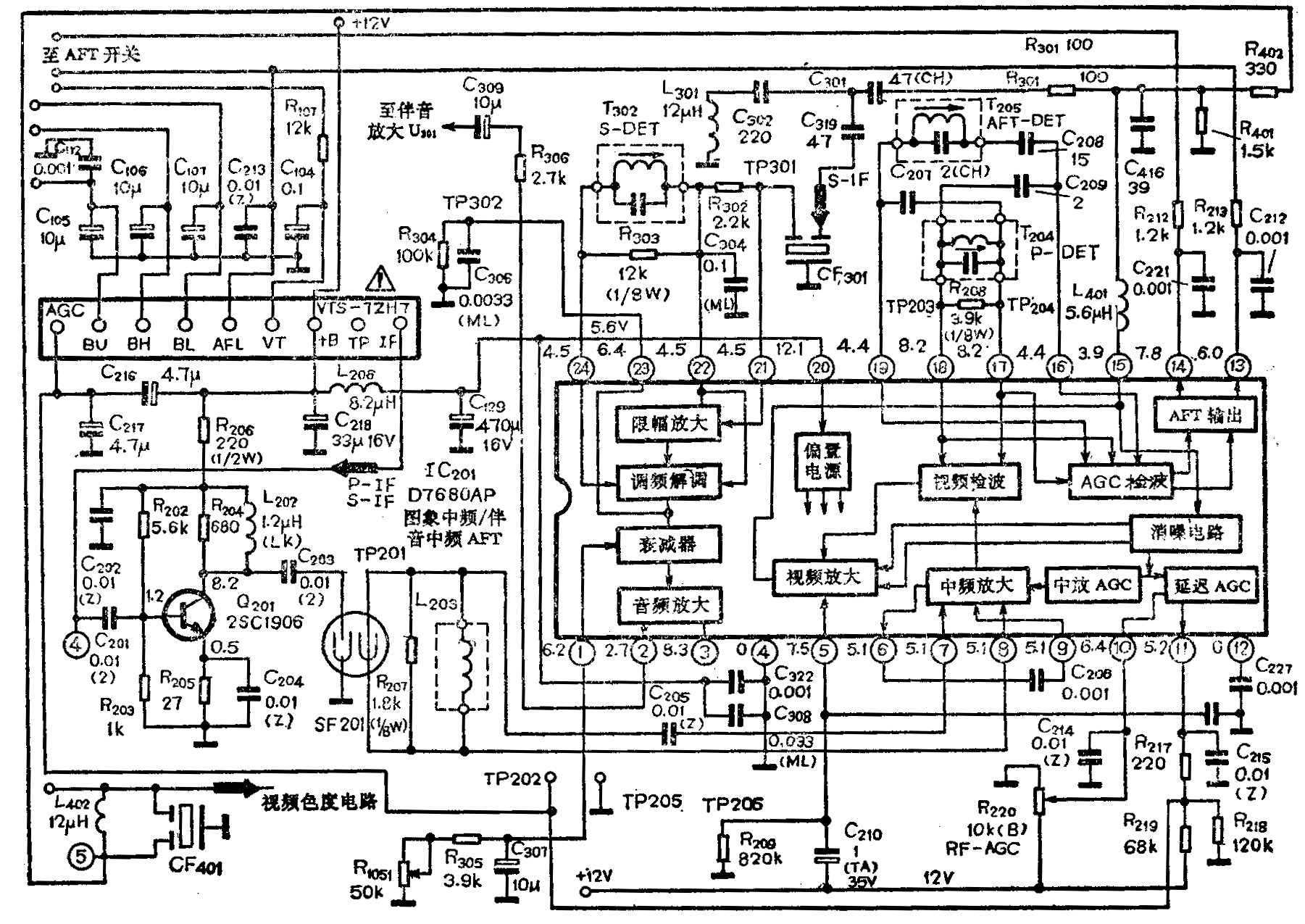

中放通道包括图像中放和伴音中放电路。由于伴音中放电路比较简单又与其它机型大致相同，这里不再赘述。图象中放电路由预中放、声表面滤波、集成电路IC\(_{2}\)01（D7680AP）及外围元件组成，如附图所示。
由高频头送来的中频信号经前置中放Q\(_{2}\)01放大后。送到声面波滤波器SF201。中频通道的频率特性基本上由SF\(_{2}\)01来决定，在它的输入和输出端分别并有电感L202和L\(_{2}\)03，用来抵消由分布电容引起的播入损耗。经SF201中频滤波后的信号，从IC\(_{2}\)01的7脚和8脚平衡输入加到IC内中频放大器。中频放大器由三级直接耦合式差分放大器组成，都具有自动增益控制作用。该电路加有很强的直流负反馈，使中放输出端的直流工作点非常稳定，这样就不会影响视频检波器的正常工作。经过中频放大的信号，一路直接加到视频检波电路，另一路经视频检波电路中限幅放大器而形成等幅信号后，再加到视频检波电路进行同步检波。IC201的17脚和18脚外接限幅放大器的谐振回路T\(_{2}\)04（谐振于图象中频），它可以提高限幅放大器的灵敏度，以削弱干扰的影响。视频检波器检出的视频图象信号和伴音中频信号送到视频放大电路，该电路的电压增益约16dB。放大后的视频信号一路从IC201的15脚输出经L\(_{4}\)01、L402和CF\(_{4}\)01送到视频色度电路。另一路视频信号加到消噪电路。该电路加在视频放大电路的输入和输出端之间，电路反应速度快，对窄脉冲干扰有良好的抑制作用。
中频放大器采用峰值自动增益控制，它以15脚的同步头电平的变化为取样电压而自动调整三级中放的增益，自动增益控制范围约64dB。接在5脚的R\(_{2}\)09、C210和C\(_{227}\)组成中频AGC滤波器。该机高频头中高放采用延迟式反向AGC，由11脚给出高放AGC电压。串接在11脚的R217为限流电阻，使11脚输出的AGC电流不超过额定值。10脚外接电位器R\(_{22}\)0用来调整高放AGC延迟。IC201内设自动频率微调（AFT）电路，由视频检波给出一部分信号加到AFT检波器，接在16脚和19脚的T\(_{2}\)05为它的检波回路。AFT检波器输出的控制电压经AFT输出电路进一步放大后，从13脚和14脚输出到高频头去控制本机振荡器。接在13脚和14脚的电容C211和C\(_{212}\)用来滤除AFT检波电路产生的脉动成分。
集成块的电源（＋12V）从20脚引入，通过偏置电源再分配给各部分电路。接在20脚外由C\(_{218}\)、L206和C\(_{129}\)组成的去耦电路，用来滤除电源内部的高低频交流成分，避免产生寄生振荡。
从15脚输出的一部分视频和伴音信号，经由L\(_{3}\)01和C302组成的高速滤波器与6.5MHz带通滤波器CF\(_{3}\)01，从21脚输入到限幅放大器进行伴音中频放大。经放大后的伴音中频信号加到调频解调器，它是一个正交鉴频器且有两个输入信号，一个是由限幅放大器直接送来的伴音中频信号；另一个是经接在22脚和24脚的移相电路T302的移相伴音中频信号。由鉴频器检出的音频信号进入电子音量控制电路（即衰减器），接在1脚的电容C\(_{3}\)07可滤除接触噪声和交流干扰，而电位器R1051用来调节音量大小。23脚外接一个去加重电容C\(_{3}\)06，用来适当衰减经过提升的高频成分。经过适量衰减的音频信号经音频放大器放大后从2脚输出，经R306和C\(_{3}\)09送到伴音输出集成电路IC301，进行伴音功率放大。(曹庚华)
