电子液位自动控制器目前已有很多种，本文介绍的液位自动控制器，其最大特点就是省掉了中间继电器，直接带动电机磁力启动器的电磁线圈，使电路简化。该控制器经过数月的使用，从未出现过误操作，效果很理想。

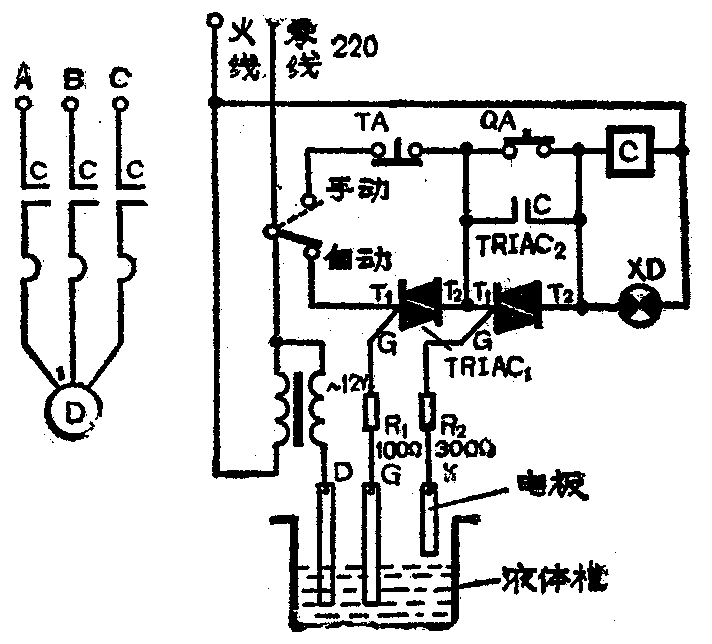

下图就是控制器的电路，由图可知，这实际上是一个电机启动设备的二次回路。电路可分为手动和自动两个部分，由K转换，手动部分是电机原有的操作电路。自动部分电路也非常简单，12V交流电源通过电极和液体分别控制两个双向可控硅的导通或截止。在液位正常时，C不吸合，但12V电源通过电极D、G和液体使TRIAC1呈导通状态，这时TRIAC2因控制极无电压而呈截止状态。如液位开始上升，且升到和电极K接触时，TRIAC2立即导通，这时C吸合，电机带动泵启动，液位开始下降，当液位下降到使电极D和G断开时，TRIAC1因控制极失压而截止，C重新断开，电机和泵都停转，以后液位再上升到和电极Q接触时，又重复上述过程，达到了自动控制的目的。电路中R\(_{1}\)R2的值要视液体的阻值而定，使TRIAC触发回路的电流在30mA左右即可，BCR的额定电流应选得比其负载的额定电流大5倍以上为好，这样在实际使用时可不加散热器。本人使用的是两只3A、800V的。在安装时必须注意，TRIAC的T\(_{1}\)和T2不能接反，电源的相线和零线也不能反接，否则液体会带电，这样不安全。（李学良）
