日立公司的HD44860L集成电路，是一种高性能的电脑电话IC，国内许多高级电话机均以其为主芯片，它与MK5380配合后，除具有脉冲拨号、双音频拨号以适应步进制、纵横制及程控电话局外，还适应非直线电话的小总机用户直拨使用。44860L具有记忆13个16位的电话号码的能力，其功能可满足现代通信的需要。

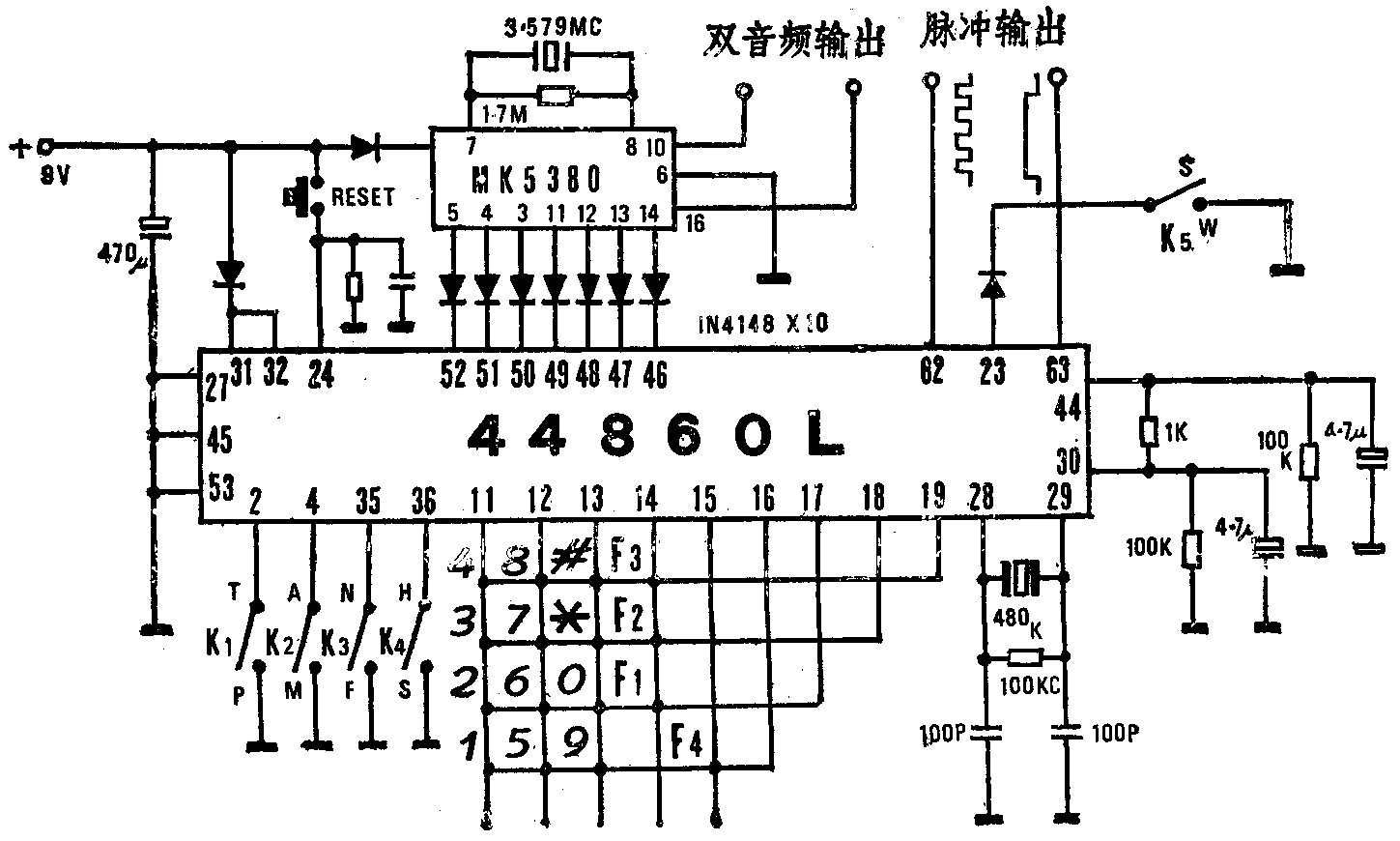

44860L用在电话机中时外围电路如下：它的11至19脚所组成的键盘矩阵中，除常规键外，还有四个动能键，即F\(_{1}\)—暂停键；F2—存储键；F\(_{3}\)—读出键；F4—重发键。
F\(_{1}\)（暂停）键对于非直线电话用户来说十分重要。例如，用宾馆客房的电话时都要先拨1至2位数码（如国际通用的9）请求外线，待听到拨号音后才能继续拨市话号码。举个例子，若在某宾馆打电话给市区52518号，当拿起话机听到宾馆总机送来的拨号音后，先拨9，待再听到另一个拨号音后拨52518即可。但是如此号占线，挂断电话后再拨时便无法使用＃（重发）键，因为此时话机自动把952518连续发出，不再等待总机的第二次拨号音，从而造成错号。若话机没有暂停功能，对于那些经过一级或多级小交换机接转的用户便无法使用＃（重发）键。而使用44860L装制的话机，在需要等待的那一位只要按一下F1键，话机再重发这组号码时，便会自动在发完请求外线码9后等待3至5秒。配合附图中K\(_{2}\)还可实现手动暂停功能。以上述号码为例，第一次拨号时顺序键入9F152518，下次再拨时若K\(_{2}\)在A位置，话机将自动拨9，而后暂停3至5秒等待拨号音，随后自动拨出52518。若K2在M位置，话机将自动拨出9，而后暂停工作，此时用户可等待拨号音，有拨号音后，按键盘中任意一键，话机才将后面的52518自动发出。
在直拨国际电话时，通常需要拨国家代号、地区代号等一连串号码，没有记忆功能的电话机使用时极不方便，而用44860L芯片的话机，满足了现代通信的需要。因为它能存贮13个16位的电话号码，存贮和读出是借助F\(_{2}\)（存）和F3（取）来完成的。以刚才提到的号码为例，假定要将此号码存在第8位，则依如下顺序操作F\(_{2}\)9F152518F\(_{2}\) F208即可。44860L的13个存贮代号为00至12，如欲存贮在其它位置时，改变最后两位数字即可。当重拨以上号码时，按F\(_{3}\)及08。F3键的功能为重拨最后一次所拨的电话号码，其功能相当于＃键，用此IC组装的话机在脉冲状态工作时＃键不起作用，由F\(_{4}\)负责重发功能，而在双音频状态时，＃键及*键用来与程控交换机配合实现附加功能。

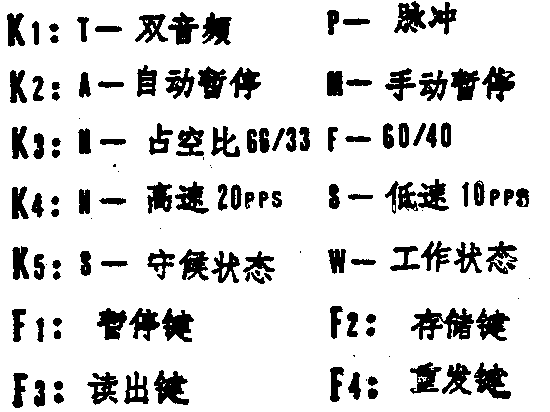

44860L的工作状态由K\(_{1}\)至K5设定，如图所示，K\(_{1}\)在T位置时为双音频方式，MK5380工作，配合3.579MHz晶体，依所按号码在其10、16脚输出双音频信号。当K1至P位置时为脉冲方式，此时MK5380不工作，44860L配合480KHz陶瓷振子，依所按号码在其62、63脚输出拨号及静音脉冲信号。K\(_{2}\)功能如前文所述。K3是占空比选择开关，可选择拨号脉冲的占空比是66／33还是60／40，以满足交换机的需要。同理K\(_{4}\)为脉冲速率开关。K5是工作状态自动转换开关，当拿起话筒时，K\(_{5}\)自动接通，挂机时自动断开，这样可减少芯片静态功耗。AN是复位开关。
44860L为64脚双列直插式封装。图中只介绍了在电话上的最简应用。需要指出的是，由于44860L功能很多，除用于电话机外，配合MK5380还可用于脉冲、双音频发生器、记忆、遥控、数据传输等场合，也可用于改装音频选呼对讲机等。(蔡凡弟)
