本文介绍一种适合自制的小型电冰箱，其制冷部分是以新型的固体冷源——半导体致冷器，取代了传统的机械压缩式制冷系统。由于制作简便，工艺要求也不高，所以十分便于自制。
原理：半导体致冷器的制冷原理是建立在珀尔帖效应的基础上实现的。即当电流流经两种不同材料的导体形成的接点时，接点处会产生放热和吸热（制冷）现象。放热或吸热依电流方向不同而改变，放热或吸热量的大小则由电流大小来决定。有关半导体致冷器的原理详见本刊以前的介绍文章。
制作：本文介绍的小型冰箱有效容积为10升，所选用的致冷器为WCA03－127型（图1）。该致冷器的外型为40×40×5mm\(^{3}\)，它由127对电偶对构成，仅重28克，电压12伏，电流3安，在热端温度27℃、冷端负载为0时，冷、热端间温差≥55℃，（即热端15℃时，冷端可达-40℃）制冷量为29.6大卡外时。电源电压为12伏、电流大于3安，如汽车电瓶或由市电经变压器降压、整流、滤波后供其工作，电源纹波系数应小于10％。

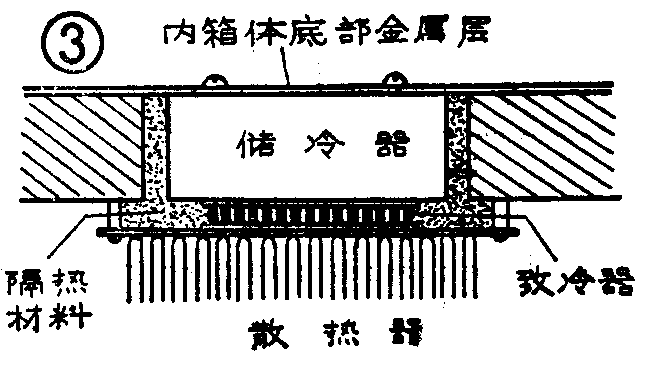

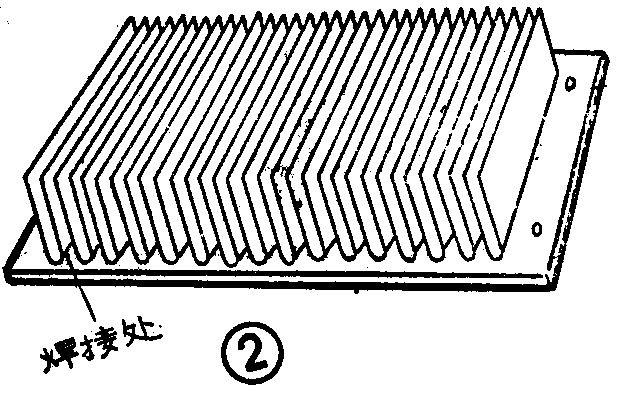

找一容积为10升的箱体为冰箱内胆（长、宽、高可自行选择，只要内容积为10升即可）。内胆的二分之一用金属材料作成，以利于冷量在箱内大面积传导，使其分散均匀。可选用厚0.5～1mm的铜皮、铝皮或铁皮；内胆的另二分之一用无毒塑料板做成（如聚丙烯板）。外箱体可由铁皮作成，其箱体尺寸可依内胆尺寸每边大30mm左右，外箱体后部应留70×70mm的孔，以利安装致冷器，然后将内阻套入，在夹层中填入隔热材料，可选用聚乙稀粉末或包装用过的废泡沫。然后作一个55×55×30mm的金属块（如铁、铝、铜）为储冷器。储冷器的作用是使致冷器产生的冷量更为均匀地传导于内胆。此时可将致冷器冷端安置于储冷器上，再选一块厚1～2mm大小为130×130mm的铜板，用厚0.3～0.5mm的铜皮作成15～20个U型片，按图2焊在铜板上；成为散热器。将作成的散热器紧贴致冷器的散热端固定，为使冷热传导更为良好，在安装前应在所有接触面涂抹导热硅脂，至此，安装可告一段落，如图3所示。为使散热更为良好，还可在靠近散热器处，加装一小型风机。用以上方法制作的小型冰箱，经试验在20℃时，可使箱内温度至零下5℃；当将电源极性反接后，即产生致热效应，此时，箱内温度可达70℃以上。有兴趣的读者还可用2块致冷器制作20升的冰箱或用多块作成更大容积的冰箱，并可设置温控电路，使其更为完善。若将散热方式改为水冷，则制冷效果更佳。用半导体制冷器除可制作小型冰箱外，还可作成家用小型空调器或其它制冷设备。(袁旭)
