去年以来在国内市场上相继出现的“任天堂”和“小天才”家用电视游戏机是近年国际市场上性能价格比较高的新一代电子游戏机。由于采用了超大规模集成电路（VLSI）的中央处理器（CPU）和视频处理器（PPU），所以它具有图象声音逼真、色彩丰富、趣味性强的特点。其性能不仅大大超过了AY－3－8500、AY－3－8600及AY－3－8900系列单片电视游戏机，也超过了2600型家用电视游戏机，其游戏功能、图象色彩和音响效果甚至接近了大型电子游戏机的水平，许多1985年左右推出的大型电子游戏机新节目陆续被缩编成适合任天堂、小天才家用电视游戏机的软件（游戏节目卡）。在目前家用电视游戏机市场上，任天堂和小天才游戏机拥有最丰富的游戏软件，游戏卡达300多种，故极受欢迎。
国内市场上的任天堂和小天才游戏机实际上都是日本原装任天堂家用电视游戏机（输出NTSC制式的电视信号）的改进型，改进的任天堂游戏机输出PAL制电视信号，而小天才游戏机则是除改成PAL制外，又换成了小天才的外壳。所以，任天堂和小天才游戏机的游戏软件完全兼容，即游戏节目卡可互换。下面仅以小天才游戏机为例介绍其原理和使用。
游戏机的组成

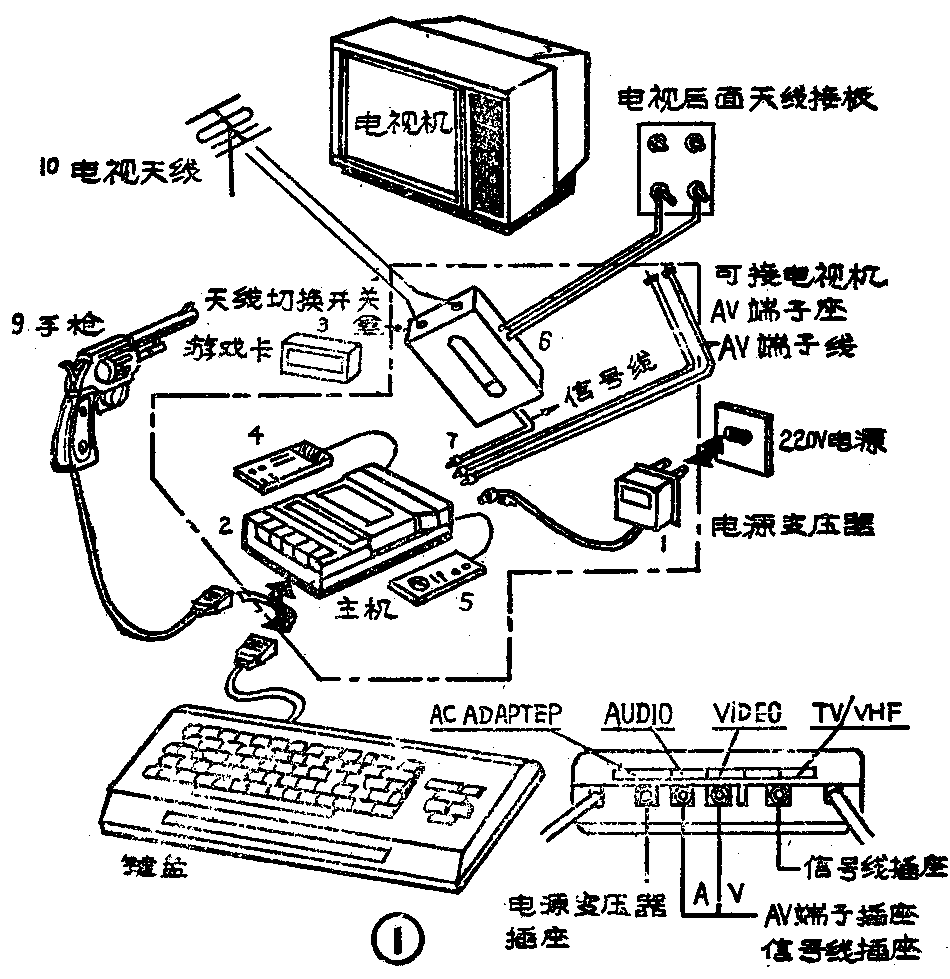

小天才游戏机的配置如图1所示。图中（1）为电源，（2）为主机，（3）为游戏节目卡，（4）为Ⅰ控制盒，（5）为Ⅱ控制盒，（6）为天线开关盒，（7）为游戏机与天线开关盒的连接线，（8）为电视机，（9）为手枪，（10）为机外天线。
小天才游戏机的按键、插孔及开关功能如下：
（一）主机：1、POWER：电源按键开关；2、PUSH：游戏节目卡弹出键；3、RESET：游戏机复位开关，按下时整机清零；4、P\(_{2}\)：手枪插座；5、AC ADAPTER：+10V电源插孔；6、TV／VHF：射频输出插孔，与电视开关盒连接；7、50Hz／60Hz：场频选择开关；8、VIDEO：视频插孔，可接有视频输入插孔的电视机；9、AUDIO：音频插孔，与VIDEO视频信号配合，输出到有音频插孔的电视机。
（二）Ⅰ、Ⅱ控制盒：1、START：启动或暂停；2、SELECT：选择；3、A：攻击按键A；4、B：攻击按键B；5：…：高速攻击档；6、¨：低速攻击档；7、。：此栏每按一次攻击键，产生一次攻击；8、上；9、下；10、左；11、右。
（三）天线开关盒：1、Comput：开关置于此档时，电视机与游戏机接通；2、ANTENNA：开关置于此档时，电视机与室外天线相连；3、TV：开关置于此档时，开关盒悬空，电视机利用机上天线工作。
游戏机的使用
（一）准备：1、首先按图1检查各部件是否正确连接；2、插上游戏节目卡；3、接通电源，打开电视机开关，压下游戏机主机电源开关POWER；4、调节电视机频道微调至屏幕出现清晰的游戏图案；5、如果图案上下滚动，说明场频不对，请把游戏机主机上的50Hz／60Hz场频开关置于50Hz处，或调节电视机的场频调节旋钮，使图象稳定。
（二）游戏开始：1、按动SELECT选择健，屏幕上的“▲”会上下跳动，选择到您喜爱的节目后，按启动（START）键开始游戏；2、控制A攻击和B攻击键与电脑战斗，直至您失败为止，有的节目此时会提示如何游戏。
如需中途更换游戏节目卡，请注意，先按动主机电源开关POWER，关掉主机电源；推动PUSH键使节目卡弹出；将新的游戏节目卡插口水平向下轻轻压入槽内（注意游戏节目卡有方向性），再开始游戏。
如要进行射击游戏，也须先关掉主机电源，装上射击节目卡，将手枪连线插头正确插入P\(_{2}\)插座，再通电开始游戏。

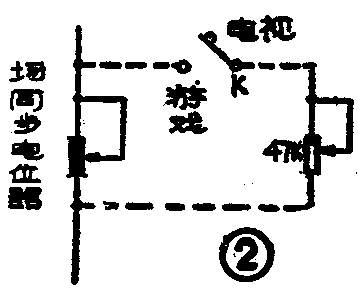

对于有些没有场频开关的游戏机，可以按图2办法加装场频开关。（韩永生）
