本文介绍的录音机混音器具有线路简单、制作容易、用途广泛等特点,很适合业余爱好者仿制,也是音乐爱好者、诗歌朗诵爱好者用以配音、配乐必备的工具,还可作为录音机的附件。本装置除用作混音(如伴唱带配音等)外,还可以作为话筒使用,工作方式分有线和无线两种。

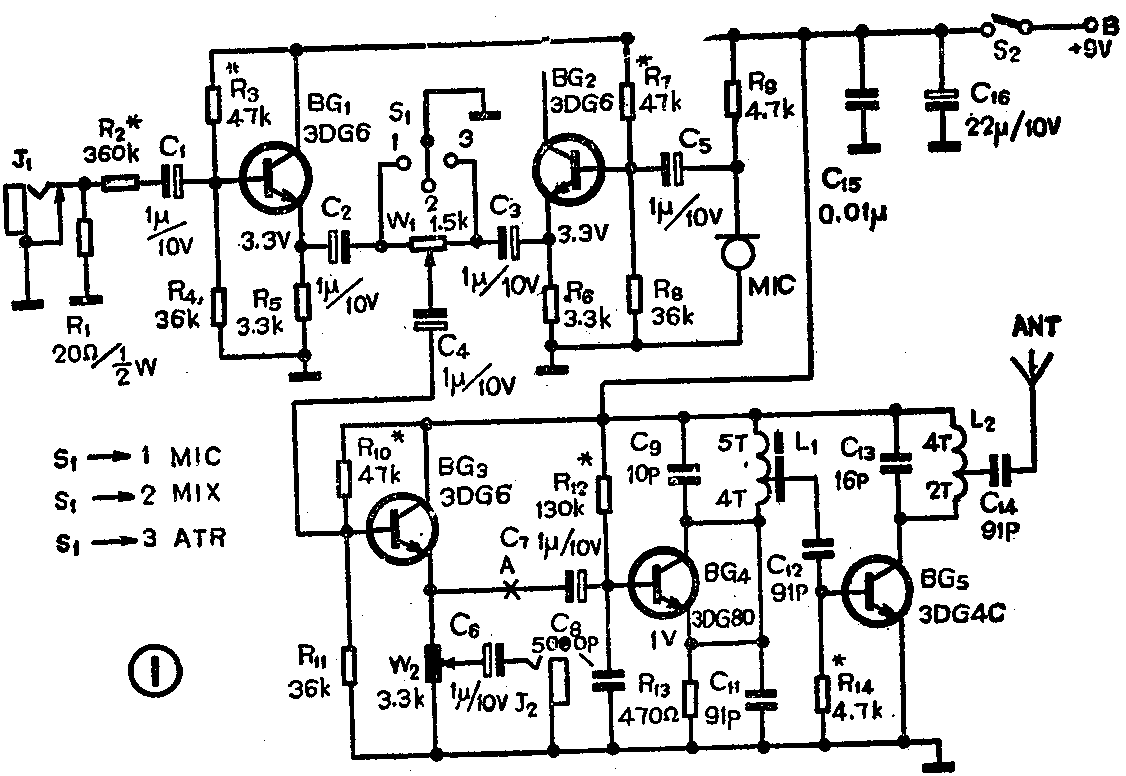

图1
图1 🔍原图 (1126×776)

录音机扬声器输出的信号由J\(_{1}\)输入,R1是录音机的负载电阻,信号经R\(_{2}\)衰减至BG1等组成的射随器,输出到W\(_{1}\);话筒信号经BG2射随器后亦到W\(_{1}\),两信号在此混合。W1用以调节两路信号的平衡。当S\(_{1}\)掷“1”时,本装置可作话筒使用;当S1掷“3”时,本装置可作转录器使用,此时W\(_{1}\)可调节信号大小。

经W\(_{1}\)混合后的信号到BG3等组成的射随器。在这里,信号被分为两路:一路经W\(_{2}\)衰减后由J2输出,作为有线工作方式(可直接馈入录音机话筒输入插孔);另一路信号被送至调频振荡器。BG\(_{4}\)等组成44~54MHz调频振荡器,被调频的信号经C12耦合到由BG\(_{5}\)等组成的倍频器,倍频后的信号由天线向空间辐射,供收录机收录。

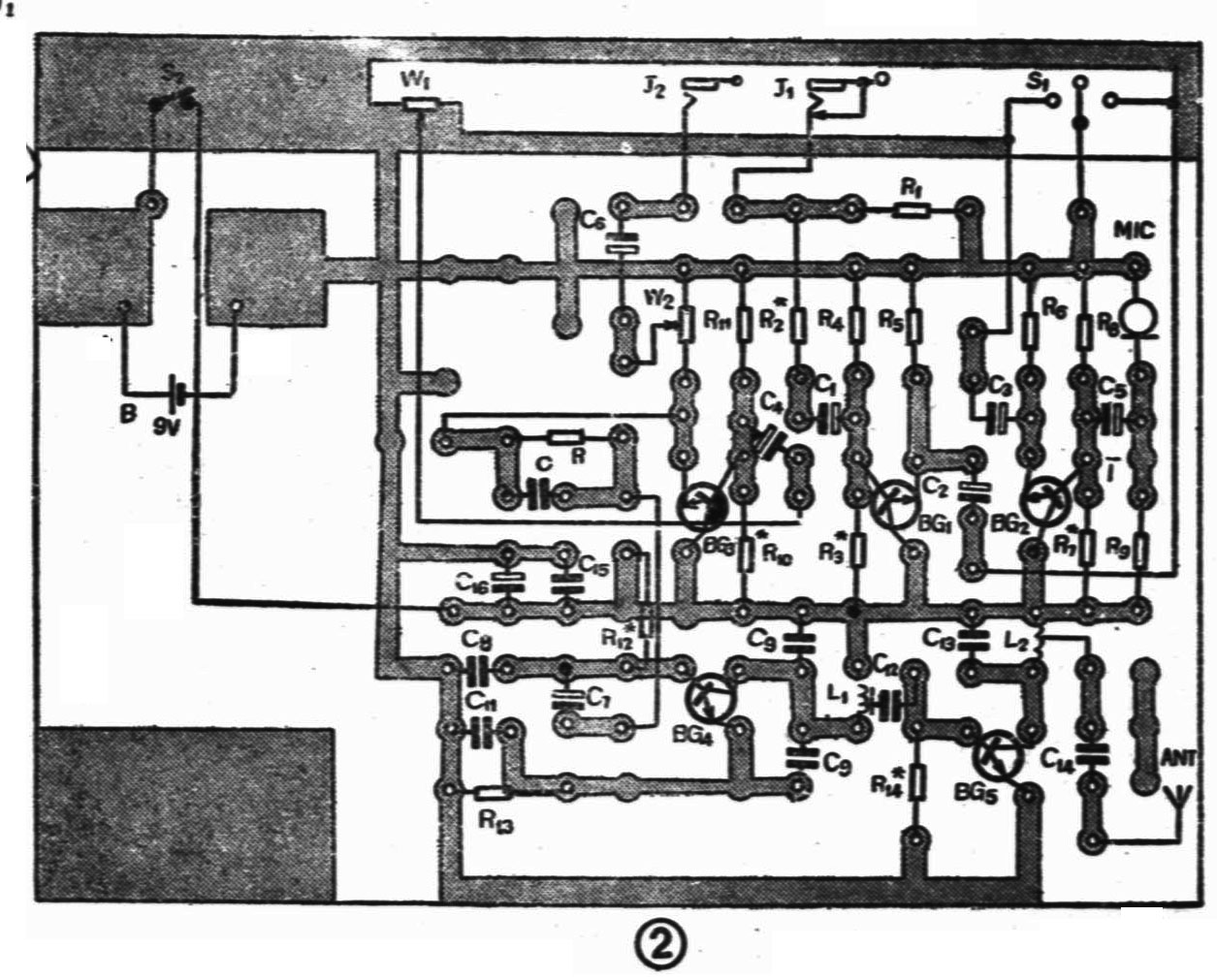

BG\(_{1}\)、BG2、BG\(_{3}\)选用3DG6,β>50即可,BG4用f\(_{t}\)>800MHz的超高频管,BG5f\(_{T}\)>250MHz,BG4、BG\(_{5}\)的β在80~120为好,所有晶体管要求其耐压>15V。W1为线性电位器,W\(_{2}\)用微调电位器。电阻除R1为1/2W外均为1/8W。电容器用磁片或云母等高频电容器。话筒选用驻极体话筒。J\(_{1}\)、J2为φ3.5mm耳机插座。天线ANT用0.8米多股软线。L\(_{1}\)用φ0.51mm漆包线在φ4×10的NX-40磁芯上顺螺纹密绕9圈,在第5圈处抽头;L2为空心线圈,也用φ0.51mm漆包线在φ4骨架上绕6圈后脱胎,在第4圈抽头。印制板见图2。调整时分别调整R\(_{3}\)、R7、R\(_{1}\)0、R12、R\(_{14}\)使各管在静态时集电极电流分别为:1、1、1、2.5、7mA。

图2
图2 🔍原图 (1255×1011)

将S\(_{1}\)掷“1”,W1中心点旋到“3”端,用正常讲话声音对话筒讲话,J\(_{2}\)信号送至带有VU表的录音机MIC输入端,置录音机于录音状态,调W2使VU表指示不超过0dB。再将S\(_{1}\)掷“3”,W1中心头旋至“1”端,另一台录音机用适当音量放音,由扬声器端输出信号至J\(_{1}\)。调整R2,使VU表指示不超过0dB。把收录机调在FM波段无电台处,旋L\(_{1}\)磁芯,且对话筒讲话,使声音最佳再略微调一下L2线圈的松紧,使声音最佳。(杨健)
