FM（调频）立体声广播只有几十公里的服务半径。在偏僻的山区和离电台较远的地方，一般接收不到高质量的立体声广播节目。但如装上本文介绍的FM天线放大器，接收效果便会得到改善。

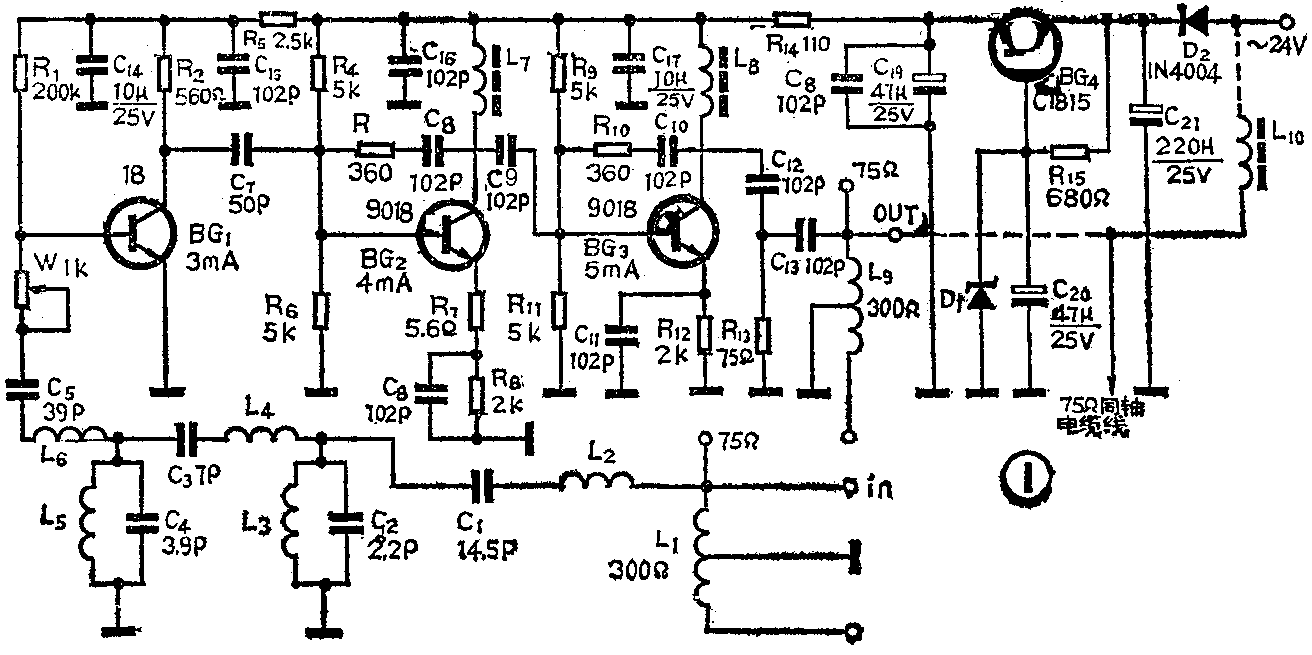

图1是本放大器的电原理图。它分为输入网络、放大电路、输出网络和电源四部分。放大器输入端可以用75Ω不平衡或300Ω平衡输入，L\(_{2}\)、C1、L\(_{3}\)、C2、L\(_{4}\)、C3、L\(_{5}\)、C4、L\(_{6}\)、C5组成带通滤波器，只让87.5～108MHz的FM广播信号通过，其它频率的信号则被滤除。放大电路有三级，都采用共发射极电路，BG\(_{1}\)、BG2、BG\(_{3}\)的集电极电流分别选在3～4mA、4～5mA和5～6mA之间。输出网络可采用75Ω不平衡或300Ω平衡输出，以便与传输线达到最佳匹配，提高信号传输性能。电源部分由D2作半波整流并由D\(_{1}\)、BG4组成电子稳压电路。整个放大器的安装图见图4、图5，线路板图见图2。
放大器所用的空心电感均用高强度漆包线绕制，数据如附表所示。L\(_{7}\)、L8均用φ0.25mm漆包线在单孔磁芯上双绕2圈而成。各小电容器应选用误差较小的高频瓷片电容器。BG\(_{1}\)、BG2、BG\(_{3}\)均采用低噪声高频晶体管，例如：9018、BFR90等。D1是工作电压为20V的稳压管。
编号 线圈直径 漆包线直径 圈数
L\(_{2}\) 4mm 0.5mm 7
L\(_{3}\) 4mm 0.5mm 5
L\(_{4}\) 5mm 0.5mm 8
L\(_{5}\) 4mm 0.5mm 4
L\(_{6}\) 4mm 0.5mm 8

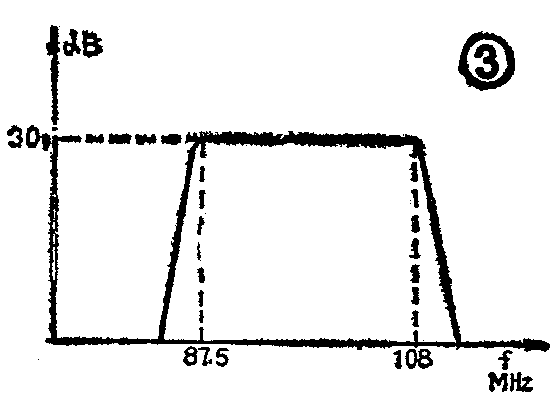

本放大器的性能如下：带宽87.5～108MHz；增益20～36dB，连续可调，幅频特性如图3；噪声系数≤3dB；输入、输出驻波比小于1.3；耗电≤0.7W。

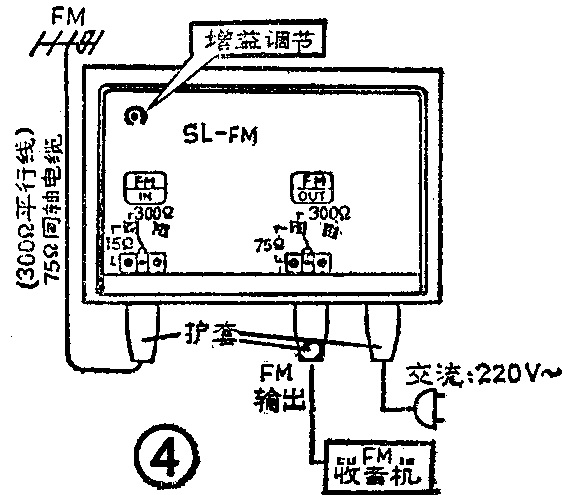

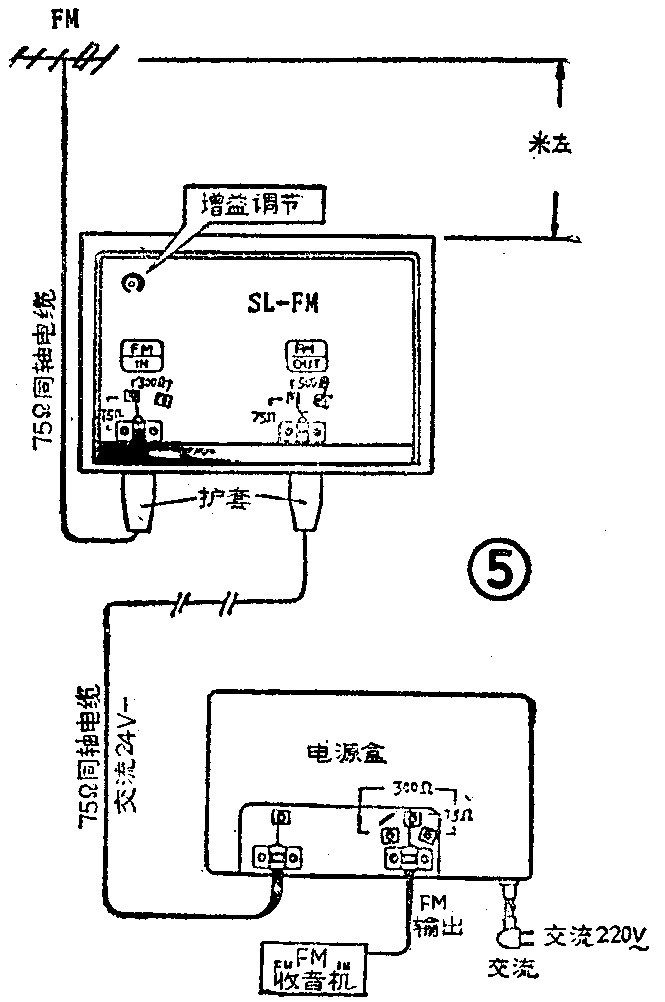

FM放大器的供电方式有外接电源和内接电源两种，安装及接线方法如图4、图5所示。接收天线与放大器之间的安装距离为1米左右，通电后调节“增益调节”旋钮，便可得到最佳接收效果。（李应楷）
