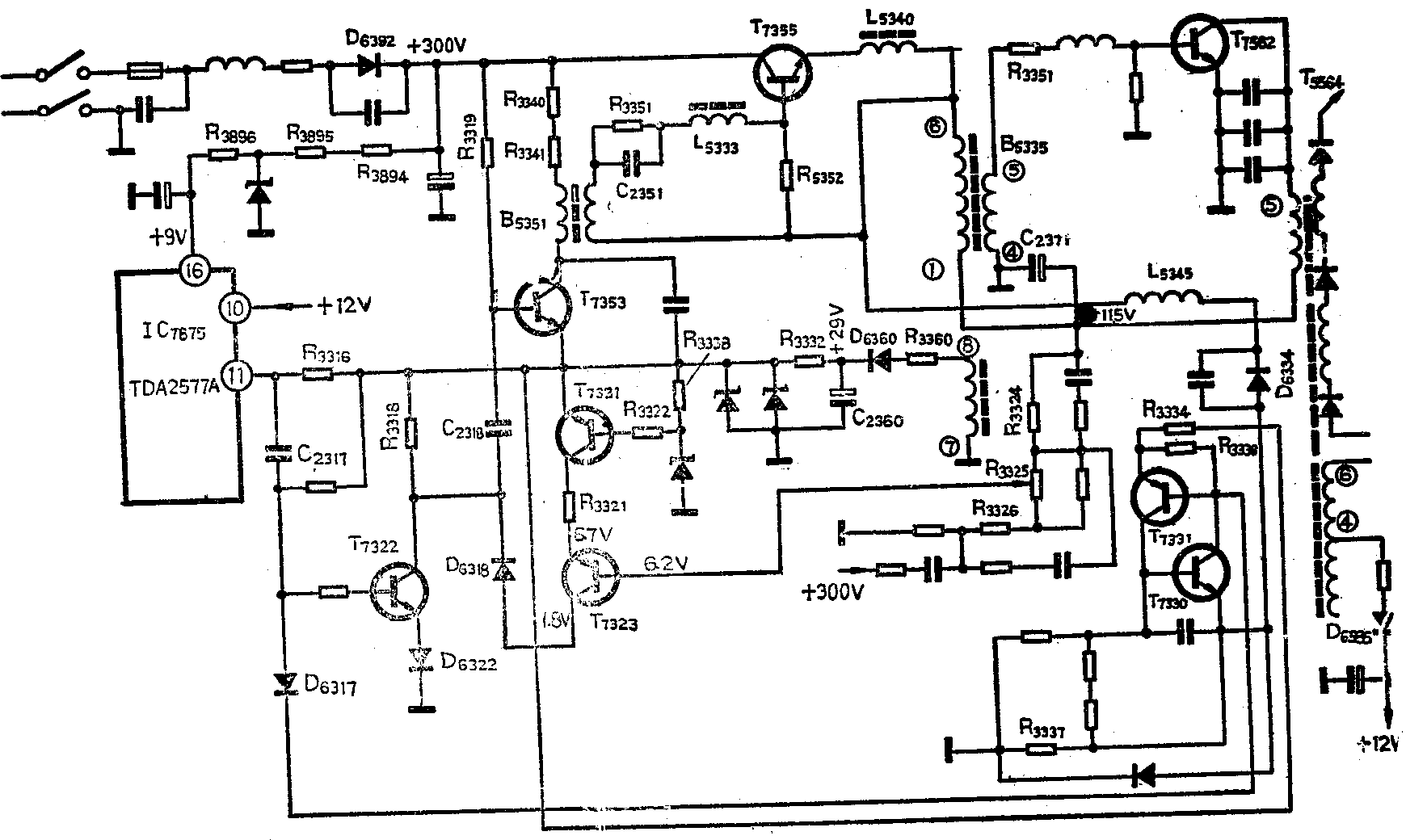

飞利浦CTO－6050型彩色电视机是一种多制式机型，我国无锡电视机厂和长春无线电一厂分别选用此机型。该机的电源部分采用的它激式正激型串联开关电源，电源电路如附图所示，下面介绍这部分电路的工作原理及检修方法。
工作原理
1．电路启动过程：该电源部分电路比较复杂，应用的元器件较多，这是一种比较典型的它激式正激型串联开关电源。通上电源后，经过整流输出的300V电压分成两路，一路直接加到开关管T\(_{7355}\)的集电极；另一路经电阻R3894、R\(_{3895}\)、R3896加到集成电路IC\(_{7875}\)（TDA2577A）的脚，这样在开关管未工作之前集成电路先工作。集成电路IC7875的主要功能有行、场振荡、AFC和同步分离等，它工作后，从脚输出一个脉冲电压，这个脉冲电压经过T\(_{7322}\)和T7353的放大、再由激励变压器B\(_{5351}\)反相，最后经R3351、C\(_{2351}\)、L5333加到开关管的基极，由于是脉冲电压激励，因此，开关管工作在饱和或截止状态，即开关状态。当开关管导通饱和时，从其发射极输出的115V电压经开关变压器B\(_{5335}\)的⑥①绕组、C2371滤波供负载电路。在开关变压器的次级还输出两路电压：一路从⑤端输出加到行输出管T\(_{7562}\)的基极；另一路从⑧端输出，经二极管D6360整流、C\(_{236}\)0滤波后得到一个29V的直流电压，供给保护电路。
2．稳压过程：稳压电路是由取样电阻R\(_{3324}\)、R3325、R\(_{3326}\)和三极管T7321、T\(_{7323}\)组成。当负载变重使115V电压变低时，经取样电阻R3324、取样电位器R\(_{3325}\)加到误差控制管T7323的基极电压也随之降低，基极电压降低使其集电极电流I\(_{C}\)变大，集电极电压UC上升，这个上升的电压通过二极管D\(_{6318}\)对电容器C2319充电，充电时电容器两端的极性是上负下正，也就是相当于在开关激励管的基极加了一个负电压，从而使加在开关激励管基极的正向脉冲变窄，这个脉冲电压再经开关激励管和开关变压的放大和反相，变成一个正向电压加宽负向电压变窄的脉冲电压，这个脉冲电压加到开关管T\(_{7355}\)的基极，使T7355的导通时间加长，其结果使输出的开关电压上升，达到稳压目的。
3．过载保护电路：该机的过载保护电路是由T\(_{733}\)0和T7331组成，此电路又称“打呃电路”，其工作原理如下：当负载过重时，开关电压115V将下降，此电压经开关变压器⑥①绕组、L\(_{5345}\)、D6334使保护管T\(_{733}\)0的发射极电压下降，发射极电压下降后，T7330导通，导通后集电极电压下降，这个下降的电压使保护管T\(_{7331}\)饱和导通，导通后其集电极电压上升，这个上升的电压又使T7330进一步导通处于饱和状态，T\(_{733}\)0饱和后其集电极电压很低，从而使二极管D6317导通，D\(_{6317}\)导通后使集成电路IC7875脚输出的行振荡脉冲被短路（因电阻R\(_{3337}\)的阻值极小可忽略不计），因此，开关管暂时停止工作，整机的电源被切断，从而起到保护作用。
4．过流保护电路：当本机负载电路有局部短路时，经开关变压器⑧脚输出的29V电压将会下降，这个下降的电压将使保护管T\(_{7321}\)的发射极电压下降，通常过流保护管工作在饱和状态，当它的发射极电压下降时，它将退出饱和状态，从而使其集电极电压下降，结果使脉宽控制管T7323的U\(_{be}\)降低。T7323的U\(_{be}\)降低后，T7323的导通变差，其集电极电压随之下降。T\(_{7323}\)的集电极电压下降，使加在开关激励管T7353基极上的正向脉冲变宽，T\(_{7353}\)的导通时间变长，结果导致开关管T7355导通时间变短，使输出的开关电压明显下降，因而保护了负载电路。
检修方法
此电源电路的常见故障是负载电路过重或局部短路，导致开关电源不启动。检修时，首先检查开关管是否损坏，若开关管没有损坏，下一步关键是测量开关管T\(_{7355}\)的发射极电压，正常值为115V，若发射极电压在10V左右，可检查一下行输出管T7562、阻尼管和行逆程电容是否击穿。若发射极电压在30V左右，一般为行输出变压器局部短路。若发射极电压在80V左右，可检查29V保护电路和12V负载电路。另外，过载保护电路出故障也影响开关管的发射极电压，判断方法是：将二极管D\(_{6317}\)和电阻R3334断开，若断开后，开关管的发射极电压恢复正常，则说明保护电路的三极管T\(_{733}\)0、T7331等有故障。（汤文贵）
