用VK—R31型高频头改制天线放大器

🏠 首页 《无线电》杂志 1989年 🔗 第4期 🔗 第8页 分类:电源 🔗 李如全 🔗

VK—R31型高频头是国外为我国黑白电视机配套生产的VHF频段机械式高频调谐器。这种高频头除了能接收V段电视节目外,还有U段中频输入孔,可使非全频道电视机很方便地加装U头而收看全频道电视节目。

VK—R31型高频头还可以制成天线放大器,用来接收远距离V段电视节目。这种天线放大器具有如下特点:①可以在1~12频道内任意选择工作频道,每个频道都能取得较好的效果,特别适用于电视频道少的地区。②由于是谐振式单频道放大器,要比一般宽带放大器增益高、噪声系数低、交扰调制小。③由于高频头在设计制造时采取了有效的屏蔽措施,使电路工作十分稳定。

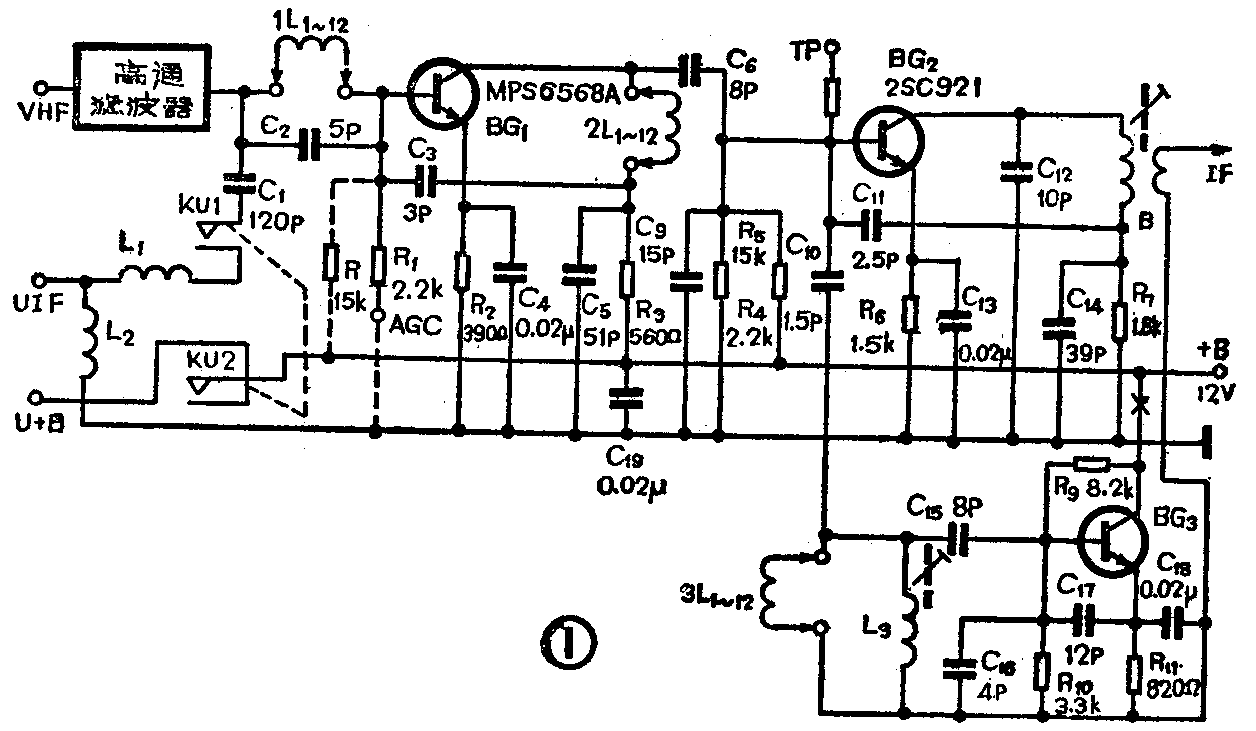

VK—R31型高频头由高放、混频和本振三部分组成,如图1所示。从图中可看出,通过切换谐振线圈1L和2L来改变工作频道;当旋转到U档位置时,通过触点开关KU1和KU2接通UHF高频头电路。高放采用带有正向AGC特性的低噪声管MPS6568A,它的低噪声特点正是天线放大器前级电路所需要的。混频级采用的是微带封装管2S-C921,它的输出回路谐振频率为37MHz中频。在改制天线放大器的过程中,应设法把这个频率提高到所需要的工作频道上来,或者把它作成宽带型的,供若干频道共用。此时不需要的本振级则断开电源使之停振,这样混频级就成为天线放大器的末级放大电路了。

图1
图1 🔍原图 (1256×731)

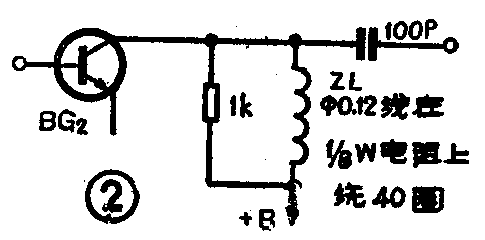

改制方法:①将AGC端接地,选用一只电阻R(15kΩ)作上偏电阻,使它一端接+B(12V)而另一端接BG\(_{1}\)的基极。接通电源测量一下BG1发射极电压应在0.7~0.9V左右,若相差太多应调R的阻值。②改制混频级输出端的谐振线圈。如果只想接收某个单频道节目,设法降低混频级线圈B的初级电感量即可。当工作在1~5频道时可将B的初级拆去一半左右,再调整B的磁芯使该回路谐振在某个频道的中心频率上。当工作在6~12频道时,除了要拆去部分线圈外,还应把C\(_{12}\)减小为3pF左右,必要时还可以拆除B的磁芯。总之通过改变回路的电感和电容使I的谐振频率调到工作频道的中心频率上来。③如果要使放大器工作在几个频道上,可以将输出部分改成以阻流圈为负载的宽带型,这种电路如图2所示。改制时断开电容器C12和B的初次级,或者把它们从柜上拿下来,再把阻流圈ZL(绕制数据见图2)接在B原初级位置上,阻流圈两端接一只电阻(1kΩ)用来展宽频带。最后用100pF电容焊在BG\(_{2}\)集电极作输出端。该高频头中频信号输出端是通过一只33pF穿芯电容引出,改成天线放大器时不再用这个电容,以免高频信号被旁路掉。放大器的输出端直接焊接在外接电缆的芯线上,并将电缆屏蔽层就近焊在接地点。最后把本振+12V电源断开(图中打叉处),同时断开耦合电容C10。

图2
图2 🔍原图 (485×240)

经改制的天线放大器输入和输出阻抗均为75Ω,为了避免由馈线产生信号泄漏或产生自激,输入和输出馈线均应采用同轴电缆,以选用低损耗耦芯型SYKV75-5型电缆为好。天线放大器通常放在室外天线振子附近,输入端用一段1.5米长的电缆通过一只阻抗匹配器(75Ω/300Ω,75Ω一端接电缆,300Ω一端接天线)与天线振子连接。如果为了转换频道方便,可把天线放大器装在天线杆下方适当位置,不管装在何处都应采取防雨措施。

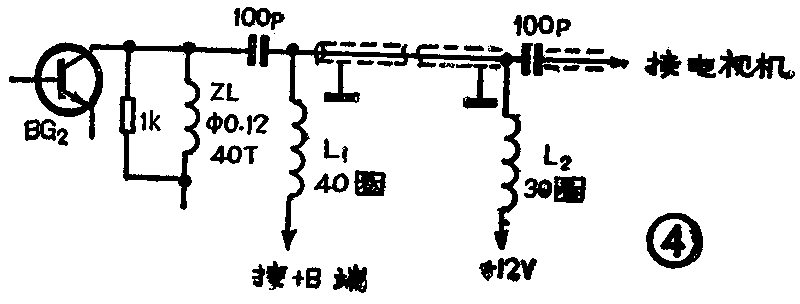

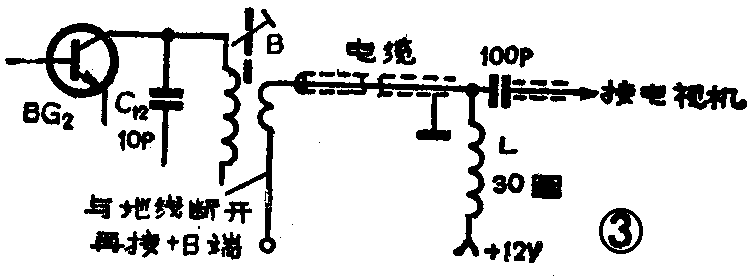

天线放大器的电源(+12V)可以由电视机机内引出,也可以用电池或市售直流稳压电源作独立电源。连接方式有两种,一是直接用两根塑料导线把电源的正、负端与放大器+B端和地连接起来,再加一个开关控制。二是采用电缆芯线馈电,上述单频道和多频道两种输出电路的电源供给接线分别如图3和图4所示,其中阻流圈L、L\(_{1}\)和L2均用φ0.5mm漆包线在3.5mm钻头上密绕而成(具体圈数见图)。

图3
图3 🔍原图 (749×276)
图4
图4 🔍原图 (800×304)
