用EPROM实现的自动节奏电路(五)

🏠 首页 《无线电》杂志 1989年 🔗 第3期 🔗 第38页 分类:收音机 🔗 李孝昌 🔗

露在B板上的发光二极管LED\(_{2}\)~LED21直接焊在A板对应位置上,并且保证露出B板的高度均应大于9mm,焊接时极性不要搞反。A板电源端及触发脉冲输出端可用2CH25型电路板插头,也可用导线直接相连。B板簧片安装方法是,将簧片带孔一端直接焊在发光二极管孔旁两个焊点之一上,要求方向一致,位置准确。A、B板靠四角安装孔上用合适的螺丝钉、轴套来固定。与整机控制面板安装时,要求控制面板厚度不超过2.5mm。如果所有元件安装无误,电路无需调试即可工作。

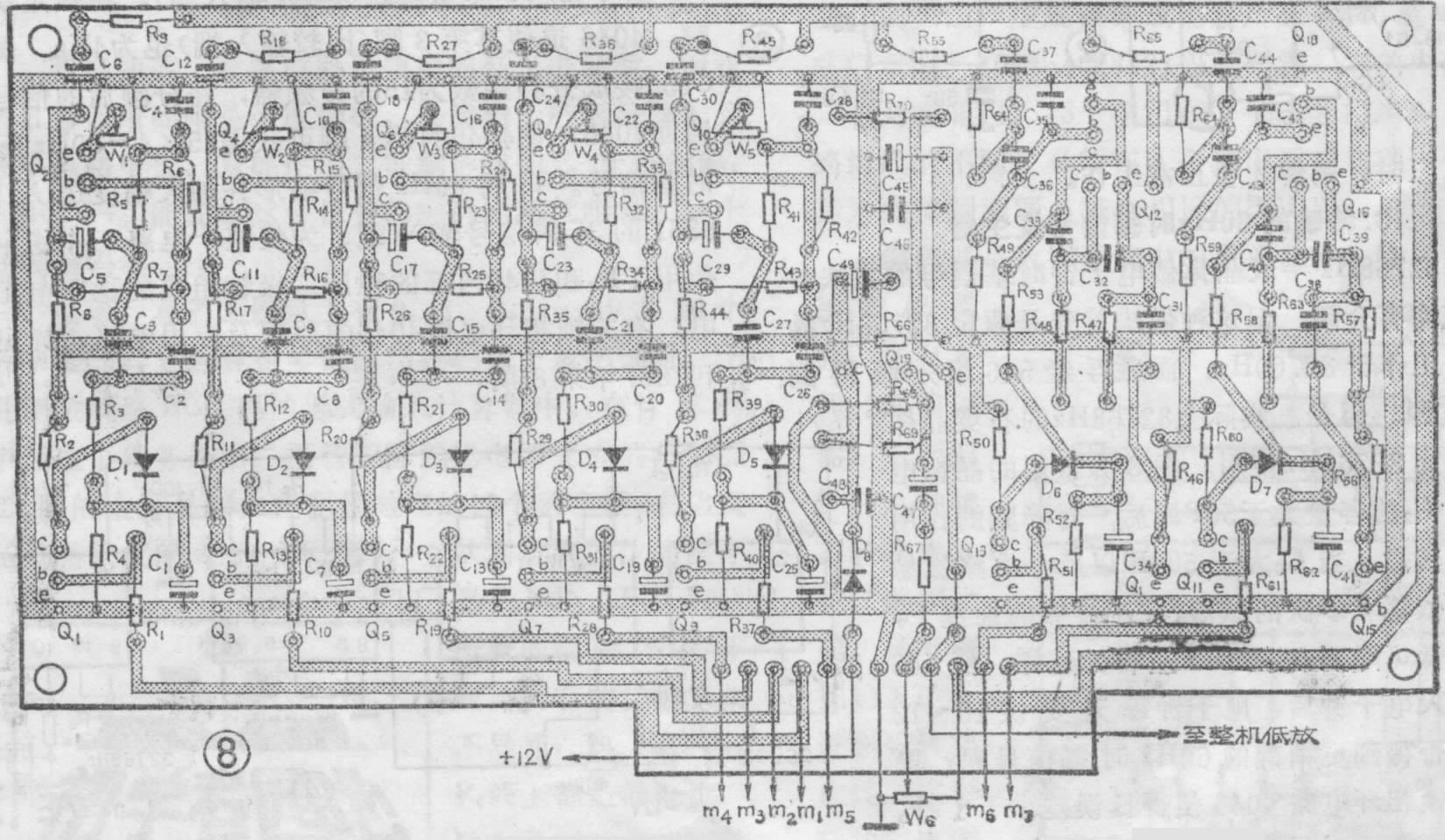

打击乐音源部分的印制板图见图8,该部分只要安装无误,通电即可工作。需调试的只有鼓电路中振荡管发射极上的电位器,在没有触发脉冲时调整该电位器使电路起振,然后再稍调大一点使电路处于临界状态后用腊固封即可。调试音源电路时,最好能给EPROM编一种只触发单音源的码,并且要求测何种音源可以通过按键来选择。另需说明的是,图5电路各元件的参数对音源影响都较大,只有通过反复调试,使音的长短高低都适当,才能达到预期的效果。EPROM的编程方法:有条件的读者可以使用微机写入卡或带编程功能的单板机,无此条件时可自制一台本刊85年9期介绍的“手动EPROM编程器”,并参照该文方法进行编程。具体编程内容可参照本刊88年3期“电子乐器常用节奏时序表”一文。(续完)(李孝昌)
