本刊87年第4期介绍过以LED石英数字钟为核心，配以半导体存贮器及其它少量器件，制作的“可编程时间控制器”。笔者根据自己在制作中积累的经验，就几个问题作进一步的讨论。
存贮器的选用
一昼夜24小时，共计1440分钟。若只用一片2114存贮器（1K×4位，1024个地址单元），较难实现对每一分钟定时控制的要求。为此，可使用两片2114，也可选用其它存贮器，如6116、6264以及EPROM2764等。下面逐一比较说明。

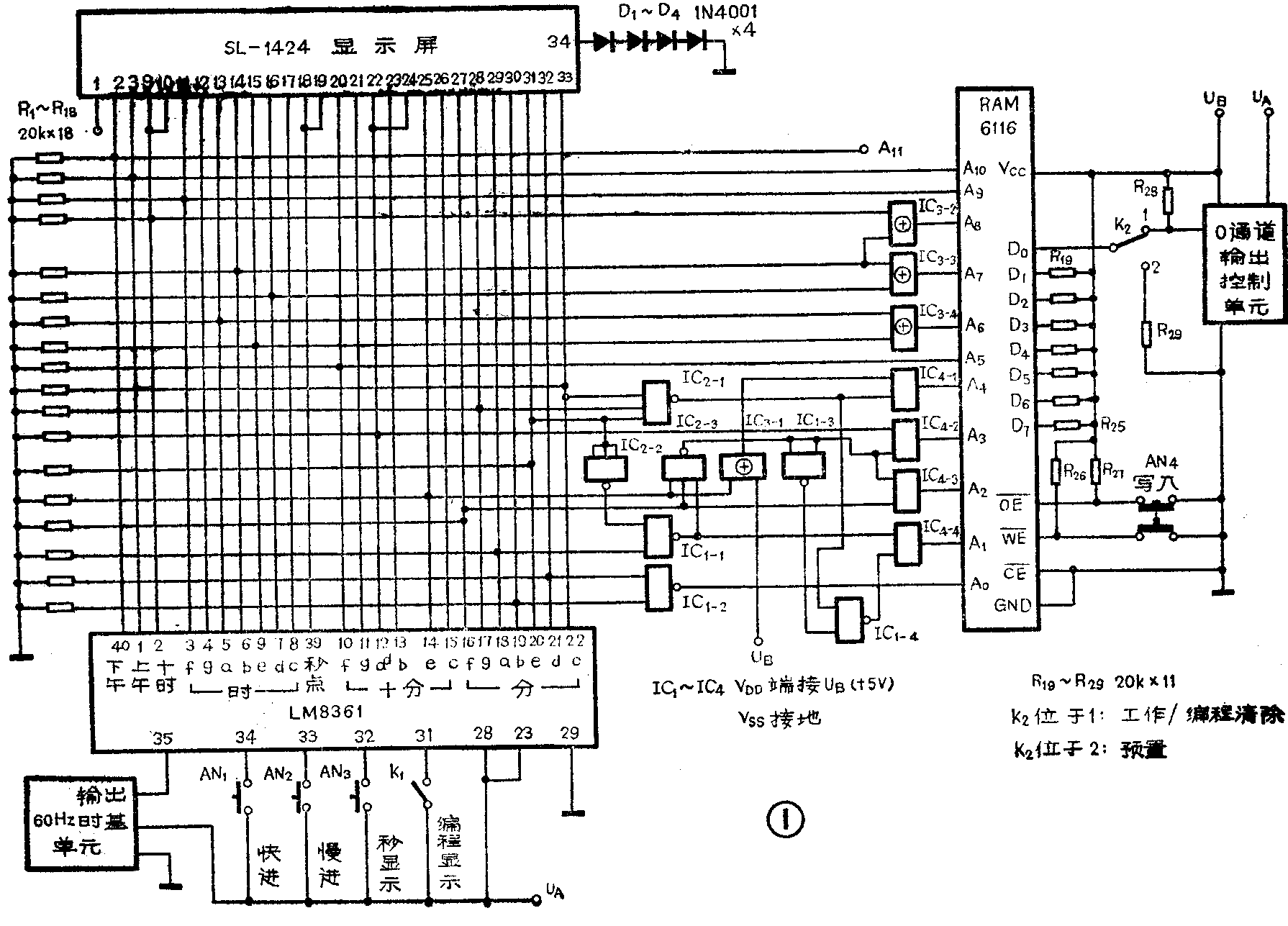

1．使用6116：6116是2K×8位的静态RAM，共有11根地址线，可实现时2048个地址单元的寻址。图1为使用6116时的电路。由大规模时钟电路8361输出的笔段信号中的17个（共23个）组成11位地址信号，可实现对24小时内每一分钟的控制。地址形成电路中，采用了四块4000系列CMOS门电路。其中IC1（4011）为二输入四与非门；IC2（4023）为三输入三与非门；IC3（4030）为四异或门；IC4（4081）为二输入四与门。电路中R\(_{1}\)～R18D\(_{1}\)～D4的作用，详见后述。

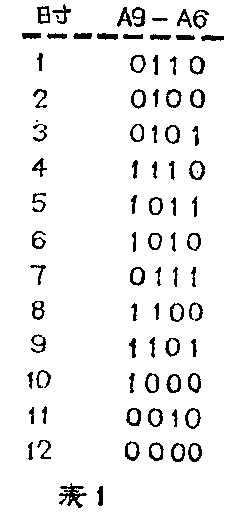

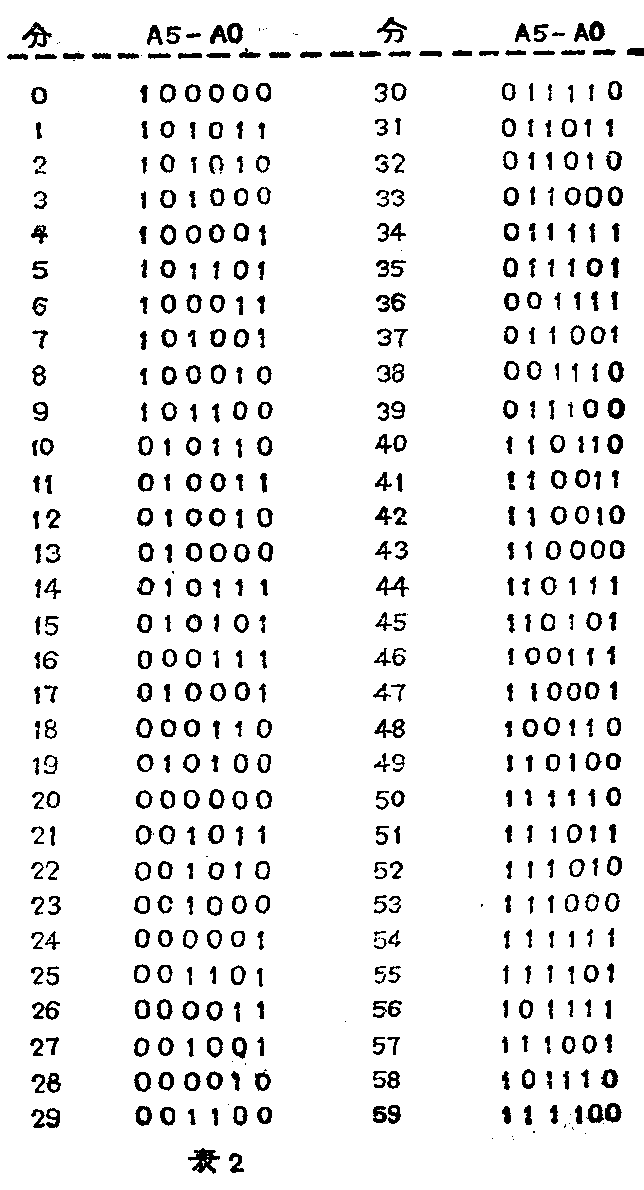

最高位地址A\(_{1}\)0由8361的1脚确定，上午为高电平“1”，下午为“0”。地址A9\(_{6}\)由十时和时的笔段信号确定，12个小时分别对应的地址见表1。地址的低六位，可组成2\(^{6}\)=64种状态，其中60种有效，分别对应0到59分（见表2）。
图1中只以0号通道为例，实际采用6116时，可实现对8路的控制，其电路与0号通道完全相同。

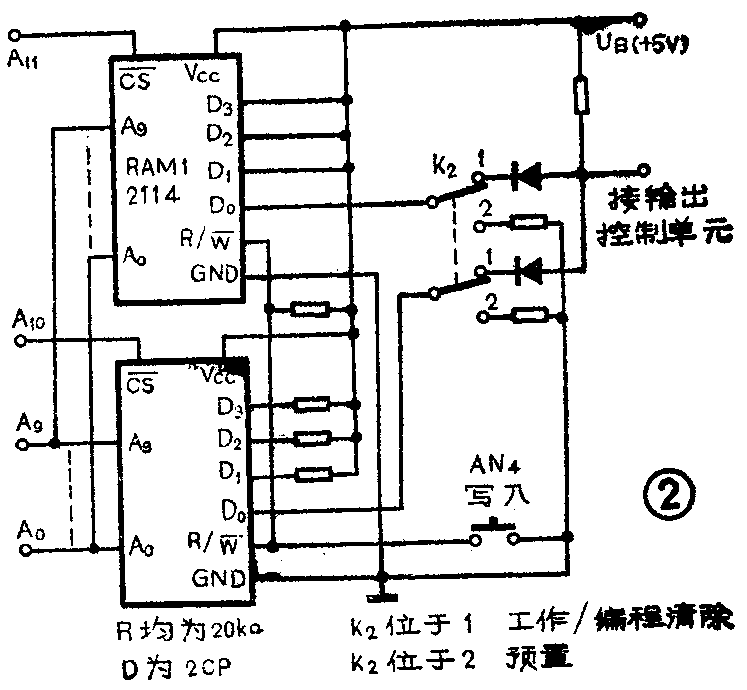

2．使用两片2114（图2）：使用两片1K×4位的静态RAM2114，也可以实现对1440点的控制，地址形成电路与采用6116时相同。将两片RAM的十根地址线A\(_{0}\)9并接，并将A\(_{1}\)011信号分别作为RAM2和RAM1的片选（CS-）信号。上午A\(_{11}\)为低电平，RAM1被选通；下午则选通RAM2。

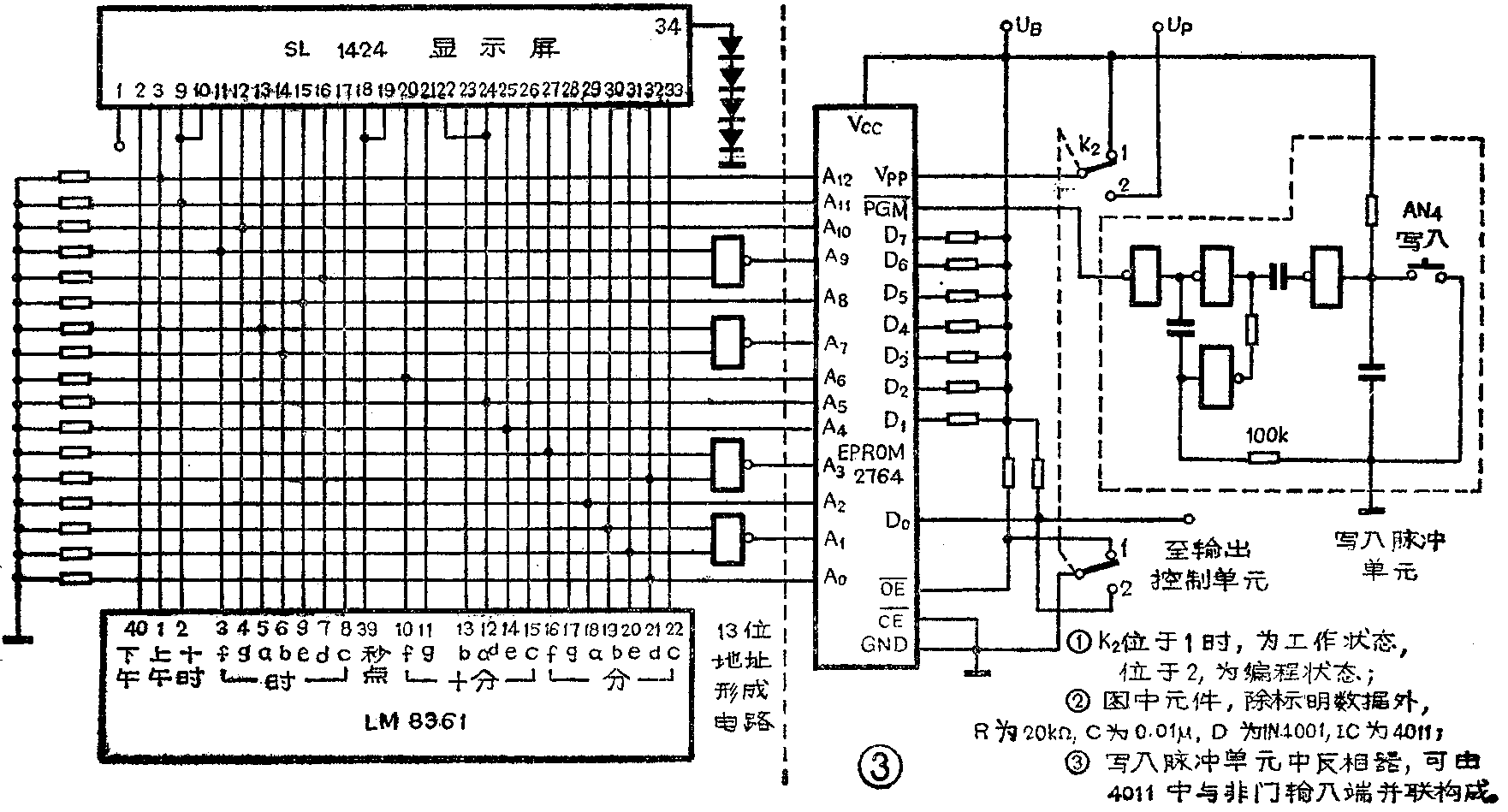

3．使用6264：6264是8K×8位的静态RAM，价格较2114及6116要贵一些，但它有13根地址线，由笔段信号形成13位地址是比较方便的。图3中虚线左边部分为13位地址形成电路，仅用了一块二输入四与非门4011。最高位地址A\(_{12}\)由AM笔段信号确定，上午为“1”，下午为“0”。A7\(_{11}\)由小时的笔段信号确定，A4\(_{6}\)由十分位的三个笔段信号形成，A0\(_{3}\)则来自分位的笔段。使用6264时，地址线可按照图3虚线左边所示的电路联接。输出与编程控制电路，与采用6116的情况完全相同。
4．使用EPROM：2764是8K×8位的EPROM。将数据信息写入EPROM后，即使停电也不会丢失。一般单位的作息制度并不经常变动。若定时控制器系用于作息时间的控制，则采用EPROM可免除停电或其它原因带来的麻烦。控制信息由制作者写入芯片。当作息时间变更时，可将信息擦除重写，也可将新的控制信息写入2764的另一位。
图3为使用2764的电路。校时电路与前几个电路相同，但K\(_{1}\)省去不用。还可以在其它机子上将控制信息写入2764芯片，再将芯片移至定时控制器上。这样，控制器的电路可进一步简化。图3中的“写入脉冲单元及K2都可省去，只要将2764的OE-端接地，V\(_{pp}\)和PGM-端接UB（＋5V）即可。
输出控制电路、电源

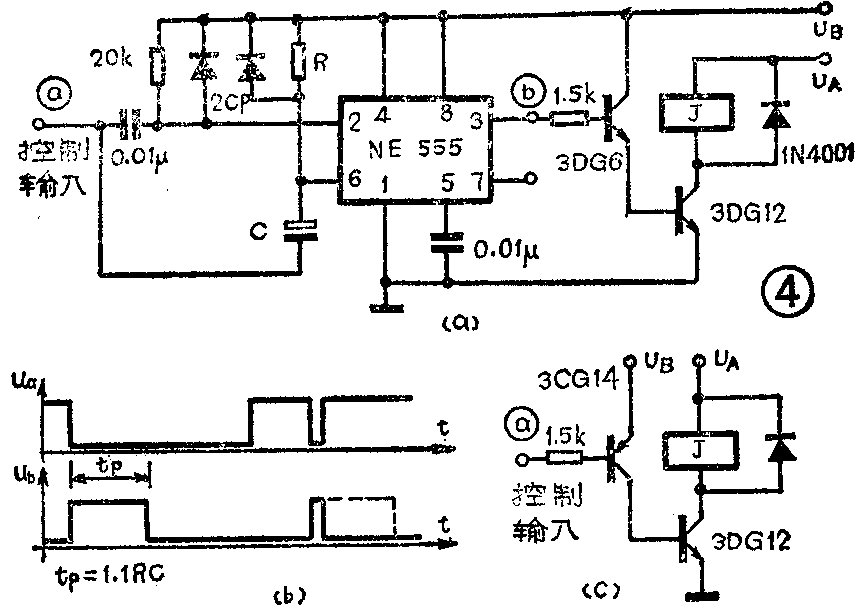

当需要定时控制的时间不足一分钟时（如打铃，通常为15～20秒），可采用图4a所示的单稳定时电路。该电路与常见的555单稳电路略有不同，系宽脉冲触发电路。当输入端负脉冲的宽度大于t\(_{p}\)（≈1.1RC）时，输出脉冲宽度为tp；当输入脉冲宽度小于tp时，输出脉冲的宽度与输入端相同。采用这样的电路很有必要。因为上述诸电路在工作中，存贮器的片选端（CS-或CE-都处低电平，片子始终被选通。当时钟显示的数字变化，地址信号尚未稳定的瞬间，存贮器的数据线上（图4中）可能会出现一个很窄的脉冲。采用上述单稳电路，窄脉冲虽然仍反映到单稳电路的输出端（图4中。波形见图4b），但由于脉宽非常小，不会引起继电器动作，而导致控制逻辑混乱。显然，若采用一般的窄脉冲触发的单稳电路，将不能排除上述干扰。
如果要控制的时间为一分钟或更长，可选用图4（c）所示电路。图4中J是线圈电压为12伏的小型继电器。若控制的负载功率较大，则可再增加一交流接触器。

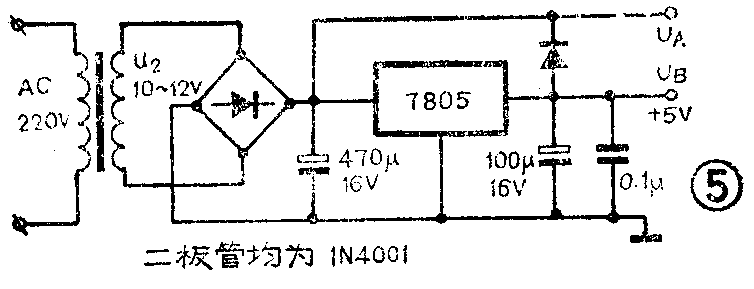

电路中集成电路的种类较多，要求的电源电压也不同。可参照图5配置电源。变压器次级的电压以10～12伏为宜，太高时将增加8361的功耗；太低则影响显示的亮度，甚至不能正常工作。
这里说明一下显示屏公共阴极（34脚）所接二极管和笔段信号端脚对地所连电阻的作用（即图1中R\(_{1}\)～R18、D\(_{1}\)～D4）。笔段信号各输出脚可等效为一开关。当某一笔段不被点亮时，8361相应的端脚呈高阻状态，相当于等效的开关断开。这时，对地连接的电阻使相应的地址线可靠地处于“0”电平；若无此电阻，地址线将被悬空。二极管D\(_{1}\)～D4接入后，可使显示屏公共阴极对地的电压稳定在2.8伏左右。当某一笔段被点亮时，加上发光二极管的压降，相应地址线对地的电压为4.8～4.9伏，可靠地处于高电平状态。上述电阻及二极管比较理想地解决了显示屏笔段信号与CMOS及存贮器电路的电平配合问题。图1中的60Hz时基电路，可用MM5369集成电路和3.579545Hz的石英晶体构成。
编程及其它
若控制器用的是RAM，随时都可将控制信息置入或清除。K2处位置1，K1断开，接通电源，便可校时工作。首次编程时，将K1闭合，K2处位置1，同时按下AN1（快进）和AN4（写入），使显示的数字完成24小时的一个循环（将存贮单元置成全“1”）。然后将K2掷向位置2，将显示的读数调到要预置的时刻，按一下AN4，就将这一点预置好了。所有各点预置完毕，将K\(_{1}\)、K2复位即可。要取消已预置的某点，只须闭合K\(_{1}\)，调整显示读数到该点，按一下AN4，然后断开K1，回到工作状态。
若电路中采用的是EPROM，所谓编程只能将“0”写入，而不能随便清除。编程时需外接直流12.5～21伏的编程电源U\(_{p}\)。究竟取多少伏，视不同厂家的2764芯片而定，有的芯片上有标出，有的须查手册（没有资料的情况下，可先取得低一些）。接通Up后，将K2掷向2，调整显示读数到要预置的这点，按一下AN4，便将该控制信息写入了。所有各点预置完毕，复位K2，U\(_{p}\)要注意的是，定时控制器在工作中，不要随意按下“秒显示”按钮AN3。因为秒显示的读数，很可能导致控制器的误动作。（姜继延）
