使用本保护器，当电网电压出现过压（＞250V）或欠压（＜160V）时，能自动切断电源，当电压间断时，保护器能自动延迟5分钟再供电。除作冰箱保护器用，还可作家用电器保护，其负载达1000瓦。

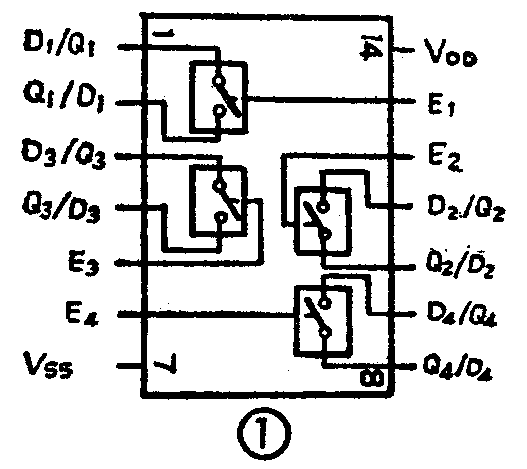

电路见图2，它采用了变压器降压、继电器控制电源开关，工作稳定可靠，不会出现击穿或过热而损坏。K\(_{1}\)～K4为四模拟开关CD4066（见图1）。现将原理分述如下。
一、过压保护电路：K\(_{1}\)输入端经R2从D\(_{3}\)、R3、R\(_{4}\)、R5、C\(_{2}\)、C3组成的采样电路取一个稳定电压Ea，用此电压与C\(_{1}\)两端电压Vc进行比较，当Vc＞2Ea时，K1断开，停止供电，继电器接点J\(_{1}\)-1断开。调R3可改变Ea值，使电源电压达到250V时J\(_{1－1}\)断开。注意调时会出现两个问题，一是当K1断开后而J\(_{1}\)-1不断，可加大R11阻值，这是由于J\(_{1}\)释放电压太低所致。二是电压达不到250V时，J1-1便断开，调R\(_{3}\)无用，此时可在D3接地端正向串入一支2CP型二极管。
二、主延时电路：由R\(_{7}\)、C6组成，当K\(_{1}\)接通后，通过R7向C\(_{6}\)充电，约5分钟C6两端电压上升至1／2Vc时K\(_{2}\)导通，J1－1吸合。调R\(_{7}\)可改变延迟时间，C6应选用漏电较小者。
三、欠压保护电路：K\(_{4}\)经R6从采样电路取出稳定电压E\(_{b}\)，用此电压与Vc进行比较，当Eb＞1／2Vc时K\(_{4}\)导通，C6经K\(_{4}\)、R12迅速放电，K\(_{2}\)断开，J1-1也断开。调R\(_{5}\)改变Eb值，使电源电压降至160V时J\(_{1}\)-1断开。
四、抗干扰电路：当C\(_{6}\)两端电在升至1／2Vc时，电路处在最敏感状态，此时如有微小干扰，都会使K2忽通忽断，J\(_{1}\)也会不稳定。现在加入了由R8、C\(_{7}\)、R13、D\(_{6}\)、D7组成的延迟电路，它使J\(_{1}\)延迟一段时间，等K2工作稳定后再接通。对干扰较小的地区可取消D\(_{6}\)、D7。
五、复零电路：当J\(_{1}\)-1由于欠压或过压而断开后，BG集电极电压迅速上升，经C4、R\(_{14}\)组成的微分电路向K3送入一个正脉冲使K\(_{3}\)导通，C6迅速放电，电路回到零状态，保证了5分钟的延迟时间。当断电时C\(_{1}\)两端电压下降而造成K4暂短的导通使C\(_{6}\)放电。
六、显示电路：J\(_{1}\)吸合时，D8亮，J\(_{1}\)断开时，D9亮。R\(_{1}\)0、R11、D\(_{9}\)为参考电路，因当J1线圈的释放电压低于2V时，会造成永久吸合，使欠压与过压保护失效，此时可加大R\(_{11}\)阻值甚至取消R10、R\(_{11}\)与D9。
本电路装好后应仔细调整，空载连续运行数日确认无误后再应用。（江冉 杨琳荣）
