一台东芝V－84C录像机，接通市电后，显示板一闪即熄，按动“POWER ON”开关，主电源指示LED不亮，磁带盒也不能送入。
经检测，此故障为供电控制P．C板上IC\(_{813}\)失效所致。

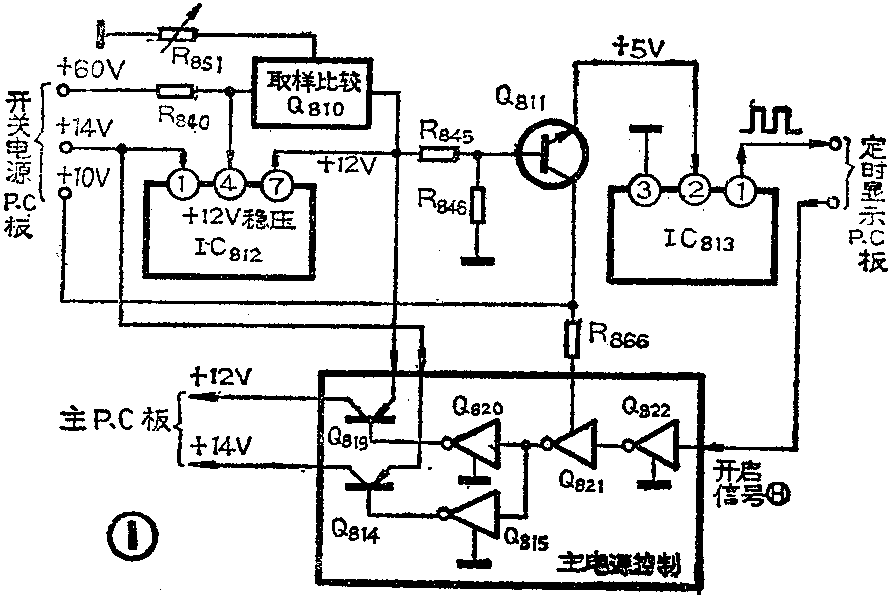

故障分析：图1绘出供电控制P．C板的部分原理框图。从图中可见，IC\(_{813}\)②脚的电压与+10V、＋14V、＋60V、＋12V各供电电压均有关，它反映并监测着开关稳压电源及其负载电路有否异常。当各路电压均正常时，IC813②脚得到+5V电压，其①脚输出连续脉冲，驱动定时及显示P．C板工作，定时及显示电路则输出开启信号（高电平）送回主供电控制电路，使+12V、＋14V电源供给主电路P．C板。
此机故障由于IC\(_{813}\)失效，其①脚无脉冲输出，定时及显示电路不能投入工作，即无开启电压加于Q822，故Q\(_{822}\)截止，使得Q821、Q\(_{815}\)、Q820均截止，Q\(_{814}\)、Q819关闭，主电源无输出。因而出现每次接通市电时显示板一闪即熄，主电源不能打开的现象。此时，若利用人体感应信号，手持镊子碰触IC\(_{813}\)①脚，显示板持续闪亮，录像机正常工作，由此确认IC813已失效。
应急修理：由于IC\(_{813}\)（型号T－60X－1）很难购得，为应急使用，可采用两种代换方法：

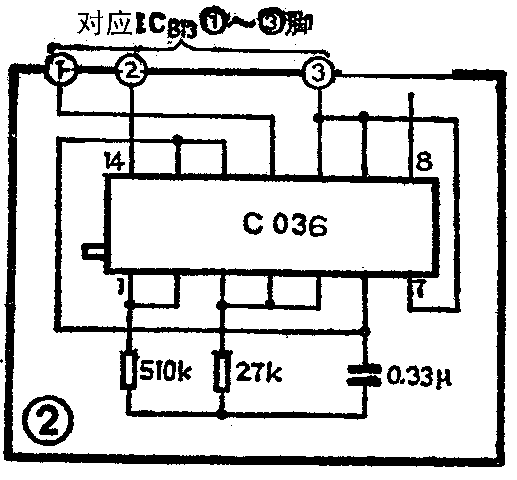

1．照图2用CMOS电路搭接一个50Hz、5V\(_{P－P}\)脉冲振荡器，取代IC813。
有一点要说明：图2上所用CMOS集成电路CO36是业余品，额定工作电压为7～15V，而机内供电是5V，严格地说，应选CO63、CO66或CD4000系列中的四与非门或六与非门。

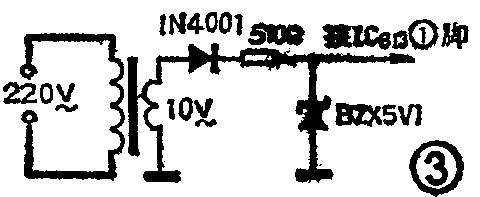

2．照图3用一只微型10V市电变压器，经半波整流限幅后接到IC\(_{813}\)①脚。
经实际使用证明，采用以上两种方法之任一种，均能使录像机恢复正常工作，但以第一种方法为优。这是因为CMOS电路的电源取自+5V（Q\(_{811}\)射极），故对各路电压仍有一定监测作用；而第二种方法已完全失去了监测功能，仅能作应急使用。（于文涛）
