例1：一台索尼SL-C5CH录像机，在放像和录像时均出现图像正常，伴音微弱。
分析与检修：干扰音频磁头的焊点，喇叭有明显反应，调节电位器RV\(_{4}\)03（10kΩ），音量略有增加，由此可知音频电路基本正常。用无水乙醇擦洗音控磁头，伴音无改善，观察该磁头的磨损程度，感觉磨损不大，因此怀疑音控磁头的方位和位置出现偏移。用手指轻触磁带，使其运行轨迹略微改变，伴音明显改善，证明此故障是音控磁头的方位偏移所致。
下面对音控磁头的方位进行校正，由于缺少专用检校设备，故利用检修录音机时所用的折射观察镜进行简易校正，具体步骤如下：

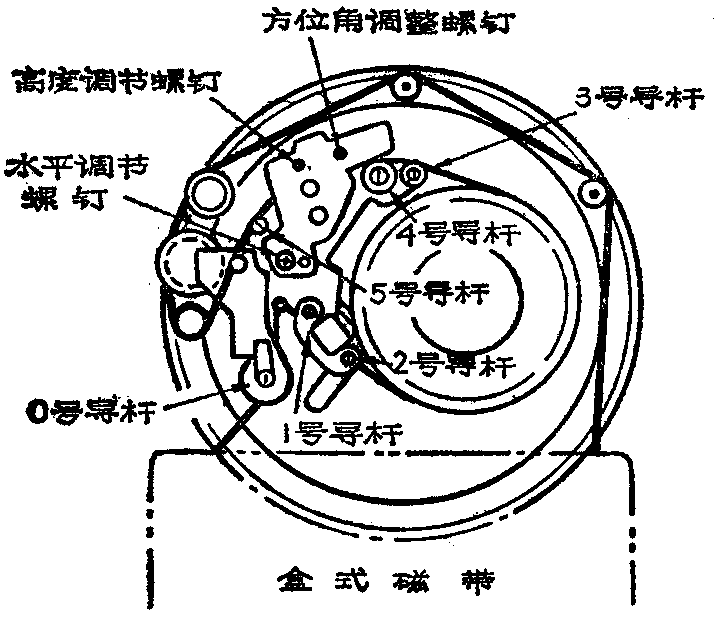

1．将录像机处于放像工作状态，装入图像和伴音均良好的磁带。将面板上跟踪电位器（Tracking）旋钮置于机械中心位置，利用折射镜监测。逆时针旋转ACE组件位置调节螺钉（即4号、5号导杆调节螺钉）及3号导杆调节螺钉，见附图，使磁带上沿与导杆上部法兰盘有0.3～0.5mm间隙。
2．缓缓调节音控磁头水平、方位角、高度等三个调节螺钉，利用电视机或监视器观察图像及伴音效果（一般螺钉旋转45°时可观察10秒钟左右），直至图像、伴音均达到最佳效果为止。
3．继续用折射镜观察，顺时针旋转3号、4号、5号导杆的调节螺钉，使磁带上沿与导杆上部的法兰盘刚好接触，并且磁带在导杆上无卷曲现象。
4．换一盘空白磁带进行自录自放，观察其效果，如果不理想，可再重复进行上述的1、2、3项操作，直至效果最佳为止。
5．调整好后，用漆将磁头方位角、水平及高度调节螺钉封位。
经上述校正，该机的伴音效果有明显地改善，故障排除。
例2：一台索尼SL－C5CH型录像机，在自录和自放时图像上部均出现一条约1～2cm宽的空白带，调整跟踪旋钮无变化。
分析与检修：图像上都出现空白带，有可能是磁带在磁鼓上的走带位置不正确。开机检查磁带通路，发现磁带在1号、2号导杆上部出现卷曲现象。用手指轻触磁带，改变其在磁鼓上的运行轨迹，使磁带在1号、2号导杆上不再卷曲，图像上的空白带也随之消失，因此，可以确定故障所在。
利用折射镜观察，调节1号、2号导杆的调节螺钉，使磁带的上沿与导杆上部的法兰盘刚好接触，此时，图像上部的空白带消失，放像、录像均正常，故障排除。（欧阳义）
