佳丽彩有一部分20英寸和22英寸彩电机芯采用东芝TA两片集成电路，其特点是集成度高，外围元件少，耗电小，因此，目前市场上这种机芯较为流行，本文介绍该机的两种常见故障检修。
例1：有伴音，屏幕上出现一条水平亮线。

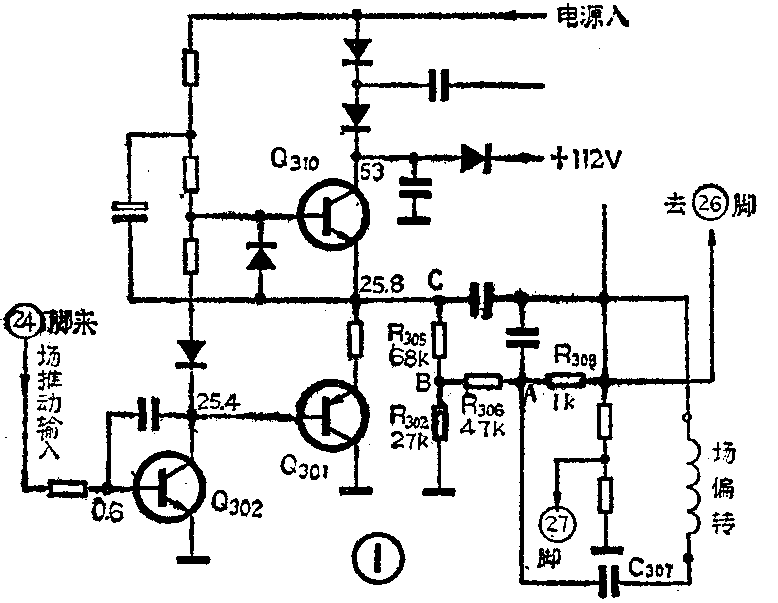

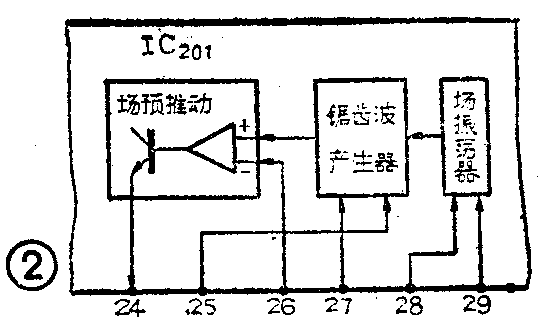

分析与检修：有伴音，出现一条水平亮线，说明电源和行扫描部分电路工作正常，故障在场扫描电路。该机的场扫描推动和输出级采用的是OTL输出，见图1，而场振荡级、锯齿波产生电路及场预推动级都集成在集成电路TA7698AP内，见图2，为了便于分析，图2只画出了与场扫描有关的电路，图中TA7698AP各脚功能和正常对地电压、在路电阻值如表1所示。检修时，先检查场偏转线圈及接插件，均正常，再检查输出级Q\(_{3}\)01、Q310的直流工作点，发现中点电位上升到44V，正常值为25.8V，进一步检查场推动管Q\(_{3}\)02的直流工作点，发现其基极无正常的0.6V电位，由图1可知，此电位是从TA7698AP的送来的，由图2可知，电位受的影响，测量电位，为0V，为3.8V（基本正常），为6.6V，为7.9V（基本正常），为0V，为2.9V（正常），电位异常，顺着测R308、R\(_{3}\)06、R305、R\(_{3}\)02的对地电位，A点为6.6V，B点为2.2V，C点（场输出级的中点）为44V，C点电压是经R305及R\(_{3}\)02到地分压，这样在R305上产生很大的压降。断开电源，从线路板上焊下R\(_{3}\)05测其阻值，发现阻值已由标准值68kΩ变为接近无穷大，更换此电阻，场输出级的直流工作点正常，故障排除。
例2：颜色异常，在接收彩条信号时，所收到的彩条颜色从左到右依次为淡紫、桔红、蓝、墨绿、淡紫、桔红、蓝、黑。

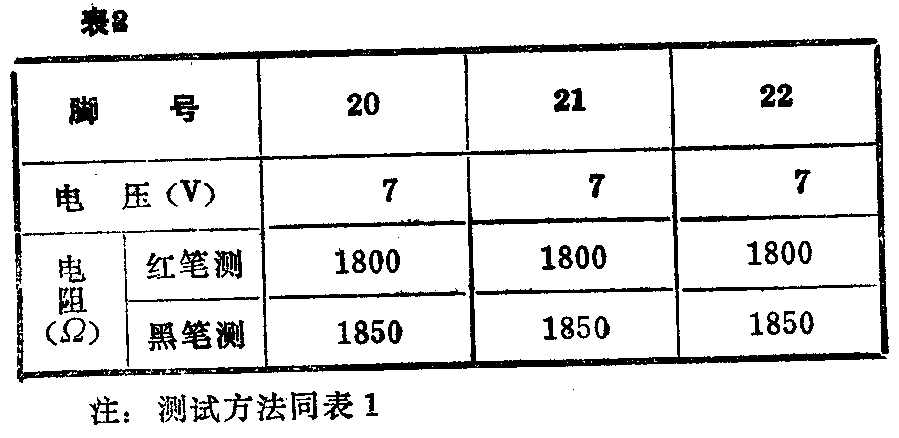

分析与检修：电视机正常时所收到的彩条测试信号的颜色从左到右依次为白、黄、青、绿、紫、红、蓝、黑。从故障现象可知，此故障是绿色（G）电子枪无输出造成的，其原因可从3个方面去找，先从集成块TA7698AP解码输出端查起，以便区分是集成块内无输出还是视放矩阵的晶体管电路损坏，最后查找显像管电路。TA7698AP输出G－Y信号兼色对比度开关，脚输出R－Y信号，脚输出B－Y信号，这3脚的正常电压值和在路对地电阻值如表2所示。检查测量TA7698AP、脚对地电位，发现电压只有6V，再断电测量对地电阻只有550Ω，该脚外围元件均正常，因此，判断是TA7698AP内部损坏，更换新集成块，机器恢复正常。（程保忠）
