循环计数器又称多稳态电路。以往报刊介绍的分立元件构成的循环计数器，其缺点是，稳态单元一多，结构和成本就增加很多，给安装调试带来很多困难，很难做到十个稳态单元以上。本电路就是针对上述电路缺点，利用双向可控硅能用负脉冲触发的特点而设计的。具有输出功率大，结构简单，积木程式，易于增加级数等优点。
工作原理

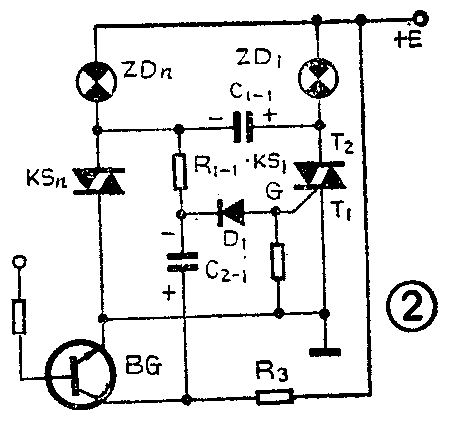

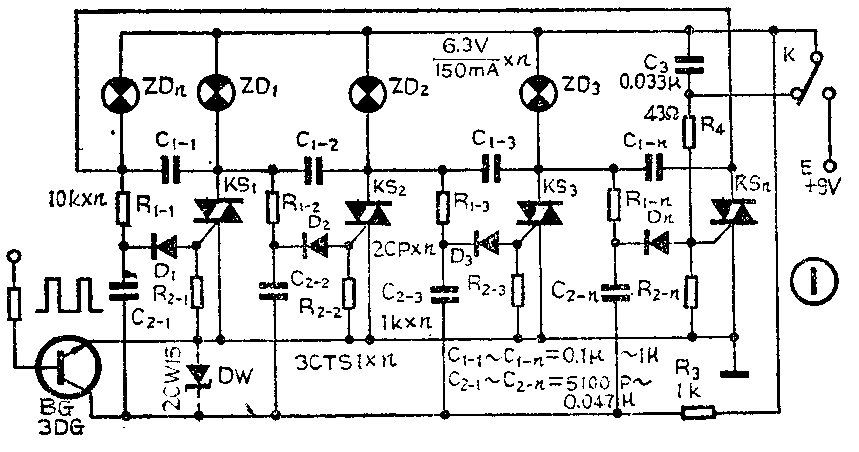

下面结合图2介绍图1电路工作原理。先设可控硅KS\(_{n}\)已经导通，电容C1－1经负载ZD\(_{1}\)、KSn充电，极性左负右正。C2－1经R\(_{3}\)、R1-1、KSn充电，极性下正上负。当正脉冲输入到BG的基极，BG饱和，C\(_{2}\)-1下端由+E降为零。由于电容两端电位差不能突变，其上端亦由零下降到-E，C2－l经BG、T\(_{1}\)极、G极和D1放电。KS\(_{1}\)被负脉冲触发导通。随之电容Cl-1经KS\(_{1}\)向KSn放电，KS\(_{n}\)加反压被关断。以后C1-1剩余电荷经KS\(_{1}\)、ZDn向电源E放掉。BG被触发前，因为除KSn外图l中其余可控硅均未导通，C\(_{2}\)-2至C2－n无充电回路无法充电。所以当BG导通时，除KS\(_{1}\)以外，其余可控硅都不能被触发导通。由此可见，一个稳态单元的KS导通后，它立即向下一单元KS的触发电容C2充电，并向该单元的关断电容C\(_{1}\)充电。待外来脉冲输入，BG饱和，C2就将下一单元的KS触发导通。一但下单元的KS导通后，靠C\(_{1}\)的放电反过来将本单元KS关断。所以一个单元的KS的导通，先决条件一是上一单元KS已经导通；二是有待外来脉冲输入。而关断则是靠下一单元KS的导通。从图1中可以看出每个稳态单元都是一个由相同的KS、D、R、C构成的触发器。若定R1的上端和KS的T\(_{2}\)极分别为一个触发器的首尾，根据需要将若干个触发器首尾相串连成循环回路，在正脉冲连续触发下，每个单元的KS就会按顺序轮流导通。从上述工作原理中得出一个单元KS导通的二个条件，然而在刚开机时，即使有正脉冲输入，各KS谁也无法率先导通，故必须设立启动电路，在开机时先将K接通电源，使某个KS触发导通，引导整个计数器进入工作状态。图l中采用简单的RC电路，利用开机瞬间C3的充电电流将KSn触发导通。R\(_{4}\)的作用有三：一是限制C3充电初期电流强度，保护KS；二是延长充电时间，展宽充电电流脉冲的宽度，提高启动可靠性；三是防止正常计数时，输入KSn的负脉冲被旁路掉。
元件选择
电源电压E的选择主要从输出功率考虑，在中小功率输出时可选6～9V，在大功率输出时可选用大于9V。但要相应地选用反向耐压高于E的D、BG、KS和C\(_{1}\)，并且按图1图5虚线所示接上稳压管2CW15以保护BG和KS的G极。可控硅选用通态电流（有效值）IT（RMS）大于负载电流I\(_{fz}\)的双向可控硅，二极管选用2CP型，三极管选用3DG、3DX型，R2是KS、KS的G极保护及防误触发电阻，一般取1K。C\(_{1}\)C2C\(_{3}\)分别是KS的关断、触发、启动电容，容量选择范围都很宽。为提高计数速度，在能可靠地关断和触发KS的前提下，容量宜小不宜大。
图1计数器用正脉冲触发。要求脉幅U\(_{m}\)大于0.8V，脉宽tp大于BG的开启时间ton加tgt（KS的G极开通时间），延迟时间td大于等于R1C\(_{2}\)乘积的3～5倍。所有时间均以μs为单位。
tp与td之和为输入脉冲的重复周期T，其倒数为计数器的上限工作频率。(姚海)
