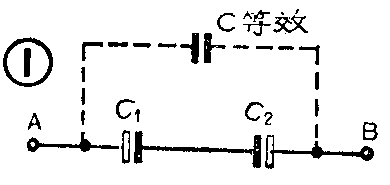

当电路中需要较大的无极性电容器时，一般都使用两个电解电容器反向串联，如图1所示。如果C\(_{1}\)= C2，则C\(_{等效}\)=\(\frac{1}{2}\)C1，况且将A、B两端接入交流电路中，在交流电的每个半周总有一个电容器承受反向电压，所以容易损坏。采用图2所示电路，二极管的正向压降仍使电容器承受一定的反向电压。采用图3电路就可以彻底解决上述问题。

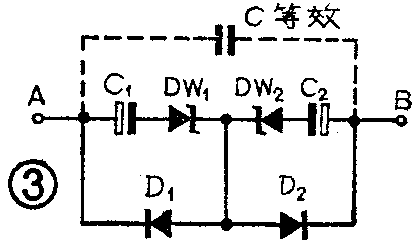

将图3A、B两端接入交流电路，当A端为正时，DW\(_{1}\)、D2正向导通，C\(_{1}\)承受正向电压；由于DW2反向阻断，所以D\(_{2}\)的正向压降加不到C2上。当B端为正时，DW\(_{2}\)、D1正向导通，C\(_{2}\)承受正向电压；由于DW1反向阻断，所以D\(_{1}\)的正向压降加不到C1上。这样避免了电解电容器承受反向电压而发热损坏的问题。同时这种连接方法，如C\(_{1}\)=C2，则C等效≈C\(_{1}\)。DW1、DW\(_{2}\)的选择，只要其反向击穿电压分别大于D2、D\(_{1}\)的正向压降即可。（陈国清）
