这里，我们向大家介绍一种声控开关电路，它采用了声控集成块NS—10，电路十分简单，灵敏度高，控制方便（只须轻吹一声口哨），误动作率极低，很适合爱好者自己安装。

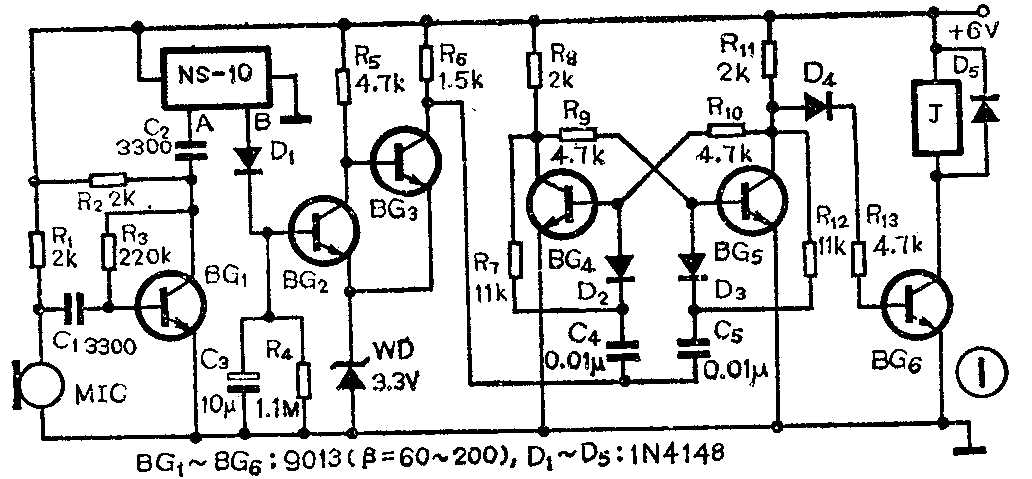

图1是声控电路的电原理图。主芯片NS—10为CMOS大规模集成电路。工作时，口哨声波由驻极体话筒转换成电信号并经BG\(_{1}\)放大后，由A点输入到NS—10的前置放大器，经放大了的信号被送入比较器，比较器主要对信号和类似信号的噪声进行鉴别，然后再由低通滤波器滤除带外噪声。口哨的频率范围大体上在1.5～2.0千赫之间。在这一频率范围内也有声响干扰，为此取信号累计256个脉冲时才控制三态控制器把输入状态转变为输出状态，由B点发出一串脉冲。此脉冲信号经D1整流，对C\(_{3}\)充电。当C3两端电压值充至电源电压的一半时，由BG\(_{2}\)、BG3。WD组成的施密特触发器使从高电平转为低电平，这个信号经C\(_{4}\)、C5耦合到BG\(_{4}\)、BG5组成的双稳态触发器的触发端，使之翻转。在这之前双稳态电路是随机的，当D\(_{4}\)的正极为高电平时，D4、BG\(_{6}\)导通，于是继电器J吸合。触发器每接收到一次脉冲信号，电路的状态就翻转一次，继电器也就吸合或断开一次。从而实现对多种用电器（如电视机、电风扇、照明灯具等）的遥控。

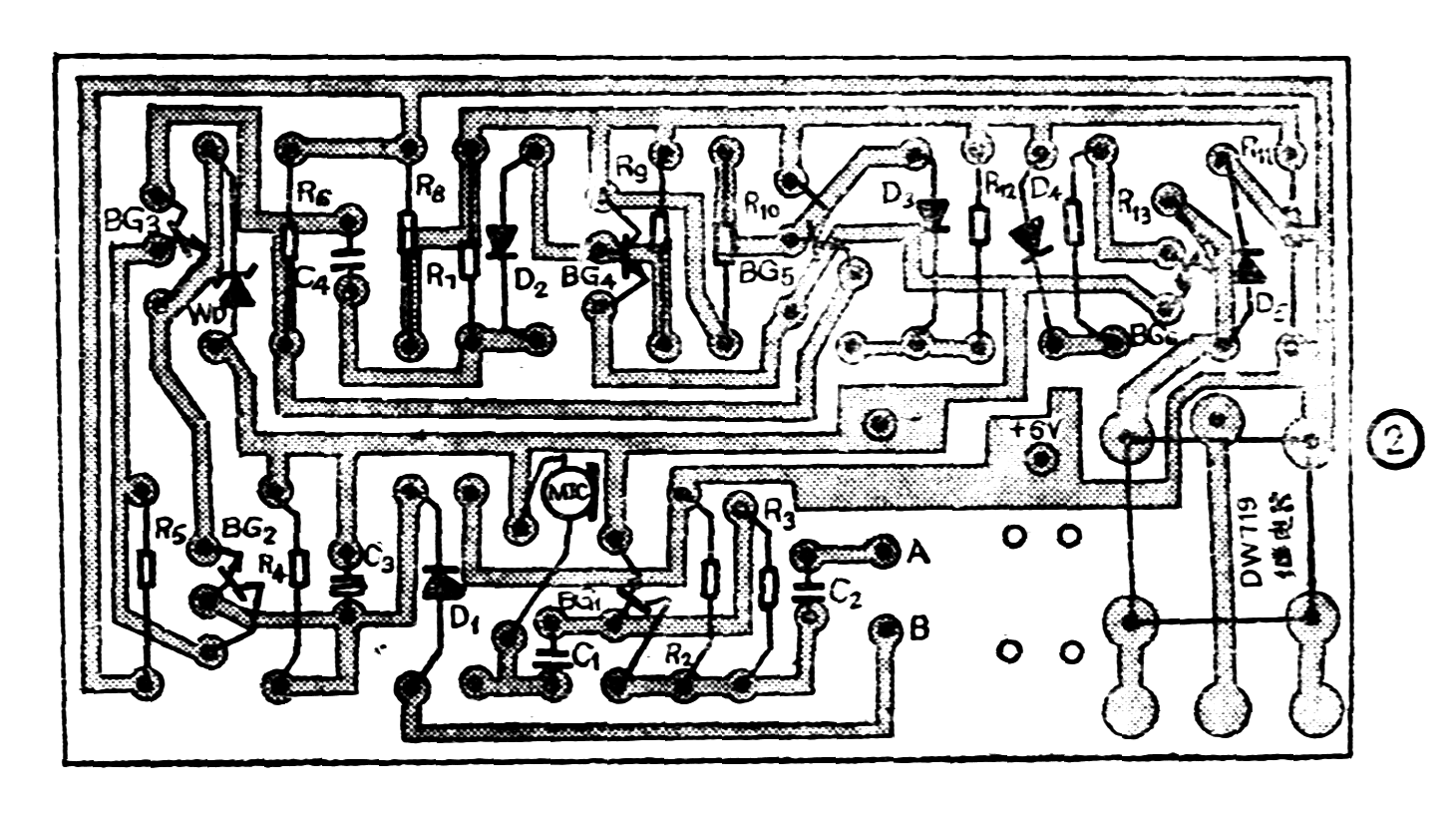

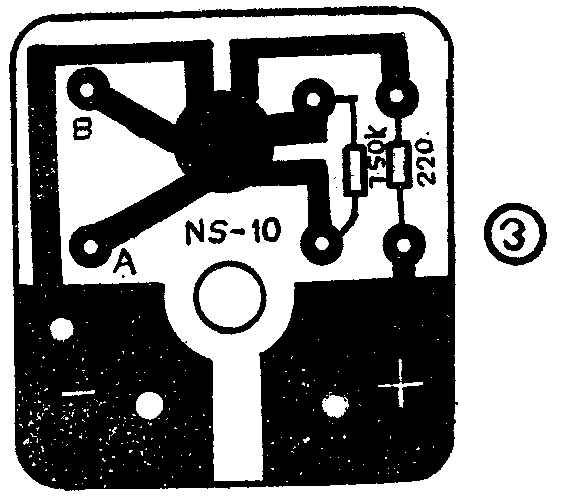

图2为声控电路装配图。安装时应等全部元件焊完。并检查无误再焊上NS—10集成块。图3为NS—10的装配图，焊上750kΩ、220Ω两个电阻，然后将图上标明的A、B点及电源正负极与装配图2中对应点一一焊接好。装配完毕，检查电路无差错，即可通电试验。只要选用元件完好，焊接无误，一般都可一次装成。由于NS—10芯片是CMOS电路，焊接时应断开电源，以免损坏芯片。
只要口哨频率掌握得准，经实测，本电路可在10米范围内自如地控制用电器的开和关。（黎明）
