T6668的典型电路
由于T6668的最大寻址能力为256k×4，为尽可能地延长录放时间，外接存贮器最好选用256k位动态存贮器41256，其管脚排列如图3所示。由图中可知，41256在管脚排列上几乎与64k位的4164完全相同，只不过4164的第1脚（空脚）在41256中被用作最高地址位A\(_{8}\)。现今市场上41256价格很高，故选购时尽可能买低速或所谓“玩具”型的，它们售价较低。“玩具”型的41256因其内部部分存贮单元失效而无法用于计算机系统，但在语言处理器上作增量调制记录时因误码率要求不高，不会产生明显的噪音。购买“玩具”型41256时，注意其一般标有“TOY”字样且无公司名称。

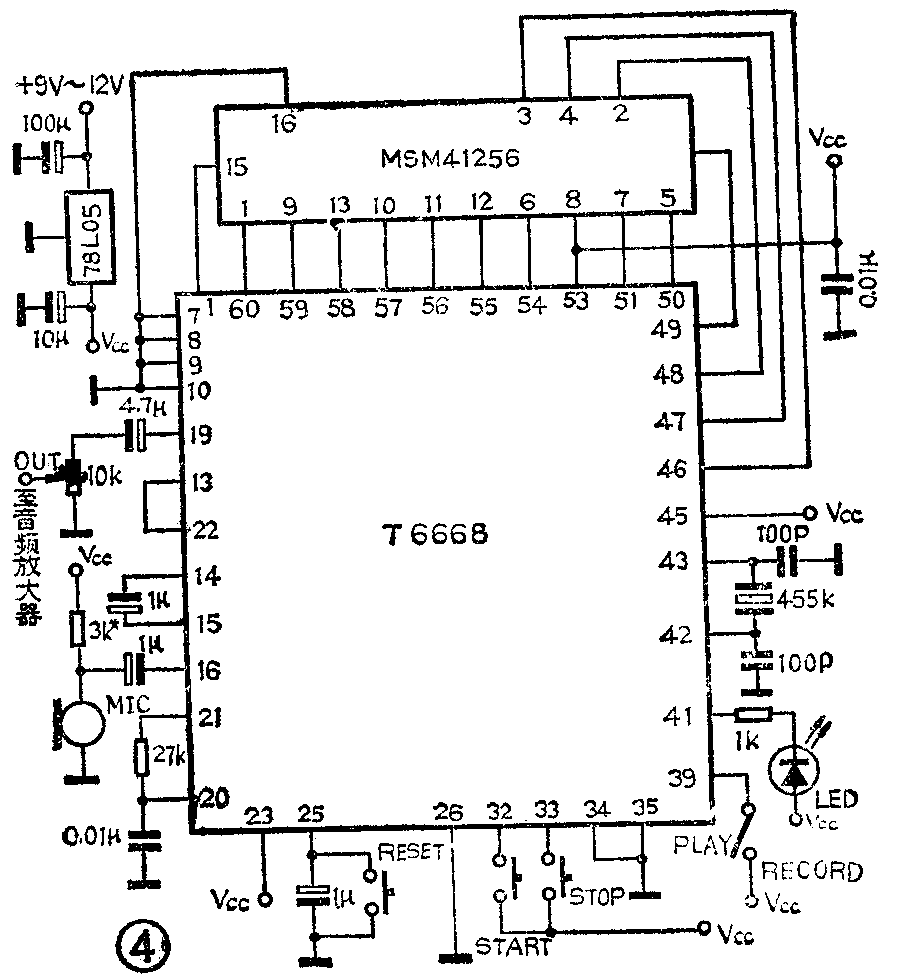

图4示出了T6668最小系统的电路。如图所示，T6668的7、8、26、34、35脚均接地，45脚接正电源，从而将系统设定为：只使用一片存贮器41256，且采样率最低以延长录放时间。图中的+5V稳压器为芯片提供良好的供电以降低量化噪声，由于耗电甚微，最好选用最大电流100mA的78L05。T6668的13脚与21脚直接相连，省去了一级滤波网络。接在T6668的41脚的LED用来指示芯片的工作情况，正常录放时LED点亮。此LED最好选用小电流高亮度型的，与其串联的电阻越大越好，以降低T6668的功耗。需要特别指出的是T6668的42、43脚本应配接640kHz的晶体或陶瓷振子做振荡稳频。这两种元件均不易购得，实做时可以455kHz、465kHz的陶瓷滤波器或其它近似频率的晶体代用，对电路的工作影响不大。也可用普通瓷片电容一试。T6668的19脚输出的音频信号经电容耦合后可送至任一功放放大，对功放电路无任何要求。与16脚连接的驻极体话筒最好选用大功态范围、中灵敏度的，因为话筒输出的语音信号一旦产生过载失真，经芯片中A／D、D/A电路处理后失真将变得更加严重。适当调节驻极体话筒的偏压电阻，可改变其动态、灵敏度特性。调节时以声音清晰为主，其次再兼顾灵敏度。电路的工作过程如下：接通电源后先按复位（RESET）按钮，将T6668的25脚对地短路一下，电路将进入初始状态；而后将39脚所接开关打至录音（RECORD）端，39脚与电源接通；再按32脚所接的开始（START）按钮，电路开始录音操作：由话筒捡拾的声音信号经话筒放大器、ADM回路及存贮器接口进行放大、量化、处理后存至存贮器41256，此时LED点亮；数秒后存贮器存满、LED熄灭，录音结束。也可在录音过程中按33脚所接的停止（STOP）钮停止录音操作。同理，需要重放时将39脚所接开关打至放音（PLAY）位，再按开始（START）钮即可。平时不进行录放操作时电路自动处于守候状态，定时不间断地刷新动态存贮器中的内容，直至电源切断或按下复位（RESET）钮为止。

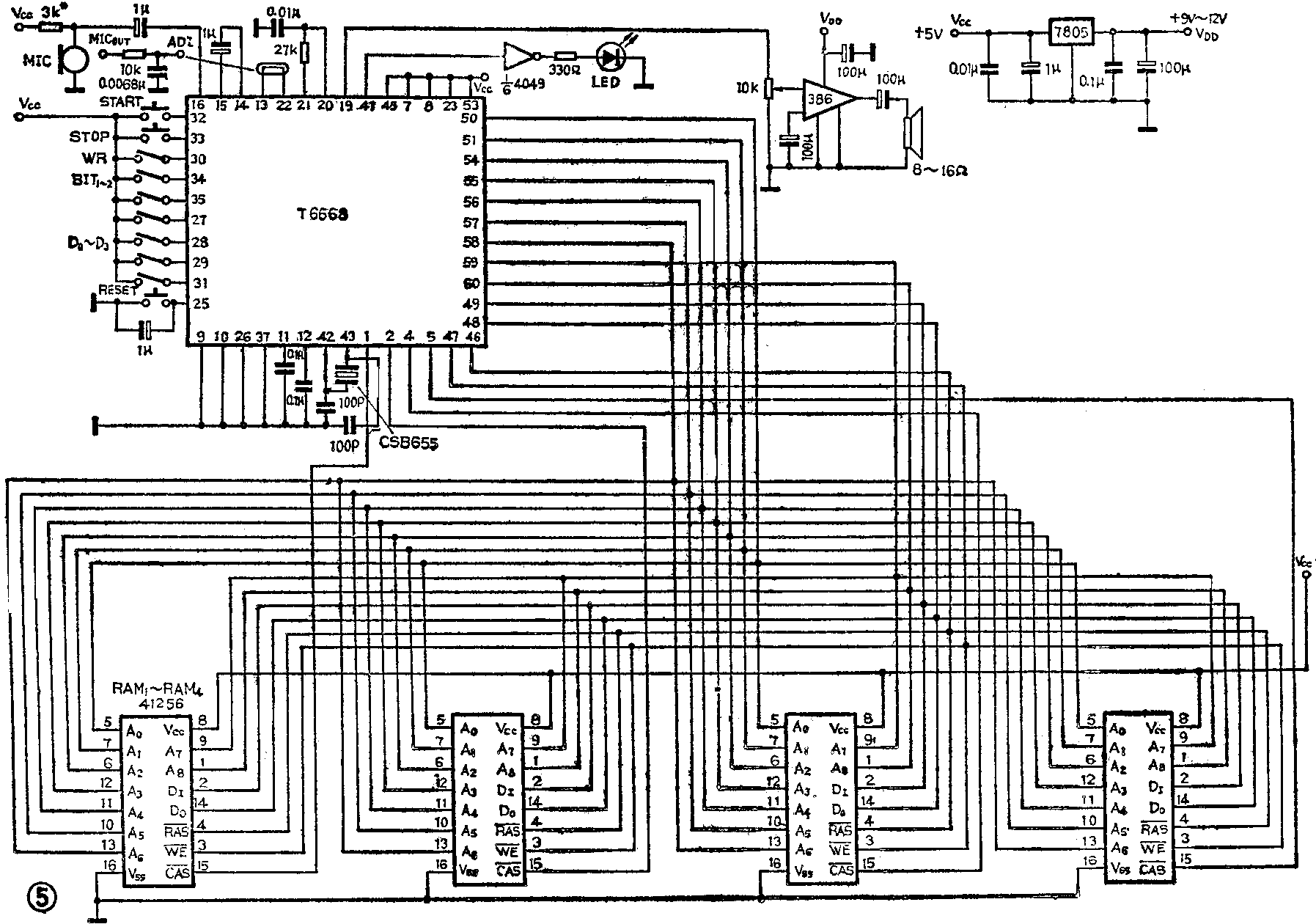

图5为用T6668组成的典型录放电路。为尽可能地延长录放时间，图中电路使用了四块41256接成1M位的外存。为提高量化质量，降低噪音，T6668的13、21脚间串入了一级无源滤波网络，同时为增加驱动能力，减小对T6668的影响，特意为LED加入一级CMOS缓冲器。为方便电路各种功能的转换，使用多位打码开关对电路进行集中控制。与图4电路不同的是，由于T6668的34、35、27、28、29、31各脚都接上了打码开关，故可以任意选择采样频率及分段放音。电路的操作方法如下：
首先，通过34、35脚所接的打码开关选择4种采样频率之一，而后先将27、28、29、31各脚对应的打码开关悬空至OFF位，再将T6668的39脚所接的那一位打码开关接通至ON位，按下START钮便可开始录音。录音时扬声器会播放出正在记录的声音；即扬声器此时兼做录音监听用。如果录音时出现回授啸叫声，可将扬声器远离话筒并调音量电位器减小音量。若录音时扬声器无声，可检查T6668的37脚是否接地。重放时先将39脚所接的打码开关打开至OFF位并按下START钮便可开始放音。要暂停重放时，只要按一下STOP钮便可。如果重放过程中想要返回到起点，再重新开始放音，则可同时按下START和STOP两钮。无论任何状态下只要按RESET钮，电路都会将存贮器现存的内容清除，回到初始状态，等待输入。以上操作是针对连续录放而言的，此时27、28、29、31各脚均悬空。若要分段放音，可在D\(_{0}\)～D3对应的4位打码开关上打出相应段的BCD码，再按START钮例如将打码开关推至1010为重放第10段的内容。

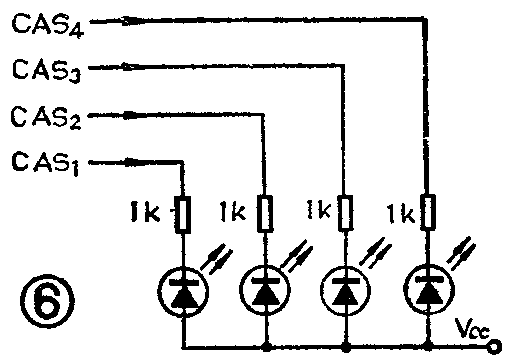

由于T6668的录放时间较长，最长时可达100S以上，为及时了解录音时存贮器的剩余量，可将图6电路接到图4、图5电路中的相应位置，通过4只LED的亮灭来判断。若想使T6668具有连续录放功能时，可把其32、41脚连接起来并在其中串一个单刀开关；当闭合此开关后即能循环录或放音。
有关语言处理器在实际中的应用方法可参看本刊1987年11期介绍UM5101应用的文章，这里不再详述。当然，T6668有自己的特点：录放时间长，可用于采访录音器、录音电话；可分段使用存贮器，能用于汽车报站、电梯报层等。这有待于广大爱好者去开发、应用。
T6668管脚极密，焊接时不要产生短路点。焊接时最好用大功率烙铁速焊并在芯片上放酒精棉球散热。（赵九泷）
