键盘接口方式很多，本文介绍的3／8线译码键盘接口具有硬件电路简单，软件易于实现的特点。

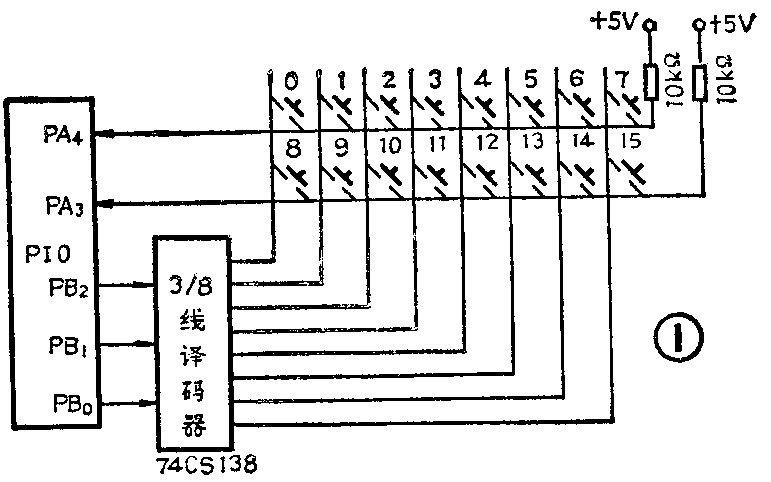

本接口电路如图1所示。其中十六个键排成2×8矩阵；3／8线译码器将PIO B口三根线的输出译码为唯一低电平的8线输出（作为8条行线）；PIO A口的二条线置为输入线，读取数据，用作列线。不断扫描各行（即将B口三条线输出的三位二进制码累加），A口二条列线不断读取列线数据。将A口和B口的五条线由高位到低位排列为PA\(_{4}\)PA3PB\(_{2}\)PBlPB\(_{O}\)（称为键的代码），可实现16键键盘扫描。将键代码减去01000就可得到键的真实值（称为键值）。键、键代码及键值对应关系见表。

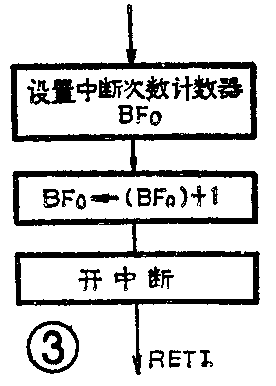

图2是系统监控主程序（片断）框图。当系统接通电源后，主程序就被运行。各中断服务子程序都可通过键盘发布命令来启动，其框图见图3，这里中断次数计数器只设置了一个BF\(_{0}\)，CTC通道0每发出一次中断请求，BFO计数器就加1。
在编制监控软件程序时，须注意如下要点：1、CPU每隔5ms扫描一次键盘。在初始化时，设置CTC通道0每5ms发出一次中断请求，中断请求的次数由中断次数计数器BF\(_{0}\)计数。当主程序运行到键盘子程序段时，首先判断CTC通道0是否发过中断请求，只有当（BFO）＞0时，CPU才扫描键盘。2、各中断服务子程序要尽量少占用CPU时间。CPU扫描键盘，发现有键按下时，必须经过20ms以上的延时以消除键抖动。如果直接调用延时子程序，势必会过多占用CPU的时间。这里设置了一个键盘扫描次数计数器B，若在连续四次扫描键盘过程中，键值均保持不变，则认为该键稳定按下，从而防止误判。键释放的判断是靠判断B≥4及D=0来实现的。若仅是B≥4，而D≠0，则认为此时按下的键尚未释放。只有当B≥4。且D=0，才认为键已释放，此后程序转入键译码。3、设置功能转换键（以下简称功能键）。在键盘子程序中，有时要实现的命令子程序数目多于键的数目，则至少要设置一个功能键。4、编制命令转移表。

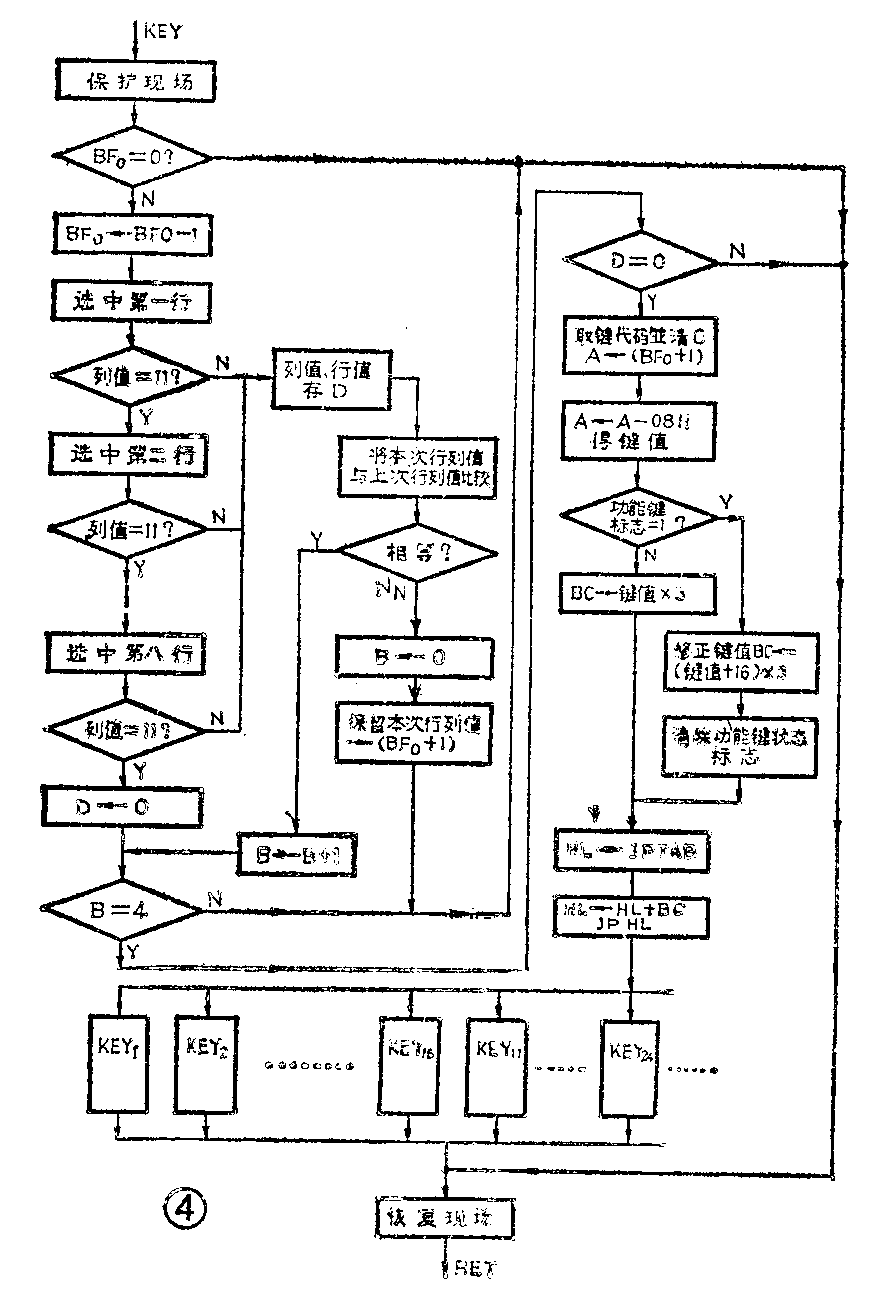

键盘子程序框图见图4所示，它分为三个组成部分：键盘扫描、键值确认和转移指针的获得。下面详细说明。
程序一开始首先判断中断计数器BF\(_{0}\)是否为0，若为0则不扫描键盘，直接返回主程序；若BF0。不等于0，则开始扫描键盘，每扫描一遍键盘，中断计数器减一。扫描键盘时，P10B口的低三位依次取000→001→010→011→100→101→110→111，使3／8线译码器的八根输出线依次为低电平，从而依次选中键盘的各行。每选中一行，由A口读出列值进行判别，若列值不等于11则表明当前行有键按下，此时可将列值及行值按照顺序
并成一字节存入D寄存器，从而获得按键的信息。
为防止误判，B计数器经过4次扫描并获得完全相同的键代码方可确认该键准确按下，否则不予确认。
为使程序可靠执行，在按键未释放前不执行键功能模块，只有当按键释放，即同时满足Ｂ≥4，D＝0，程序才能转入相应模块，否则返回主程序。
程序的以下部分就是如何根据键值跳转到相应的模块上去。这里将24个模块的首地址作为跳转目标，安排24条绝对跳转指令组成命令转移表，将转移表的首地址JPTAB送到HL寄存器，并将获得的键代码减去01000即得键值，然后使键值×3→BC，执行HL←HL+BC就得到转移指针。
由于功能模块数目大于键的数目，需设一功能键，使一键多用。例如安排第15号键作为功能键，用某个标志位的状态=1来记忆该键的按下。当某键按下时，先判功能键状态标志位，若标志位为0，则执行第一功能，即16个键各自对应KEY\(_{1}\)，KEY2，…KEY\(_{16}\)模块；若标志位为1，则表明上次按过功能键，须修正一下键值，使程序跳转到第二功能上，即16个键各自对应KEY17，KEY\(_{18}\)，…KEY32模块上。（待续）(周振安)
