中华学习机原理和应用（14） 汇编语言程序设计

(乌振声 黄金明)在程序设计中，经常会遇到各种判断和比较，如“相等”和“不相等”；“大于”和“小于”；“满足条件”和“不满足条件”等等。这些判断和比较在程序中都可以组成各种不同的逻辑框，并产生相应的分支程序，根据不同条件可以使程序转向不同的分支。所以。一般一个程序都不会是一直执行下去的一个模块的结构，而是有许多条件判断的多模块结构。

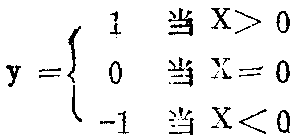

例如符号函数就是一个例子：

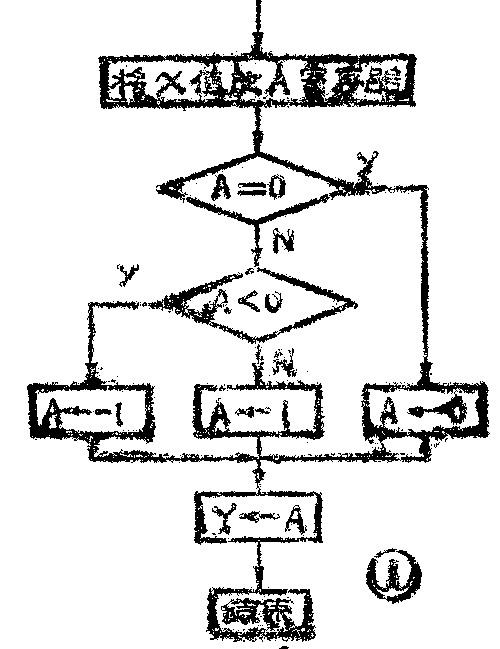

下面我们用65SC02的汇编指令来实现符号函数。假设自变量X的值已存入标号为VAL的单元中，求出的函数值放在标号为RES的单元中，X（-128≤X≤＋127）为带符号的8位二进制数。用条件转移指令即可按标志位的情况，实现程序的分支。程序框图如图1所示，程序如下：

前面介绍的分支程序根据条件的不同，跳过一些指令转而执行另一些指令，最多也只能执行一次。在某些情况下，程序中的某一段程序要反复执行多次，这段反复被执行多次的程序环称之为循环程序。循程序使程序长度大大缩短，所以，凡能使用循环程序的地方应尽量采用它。

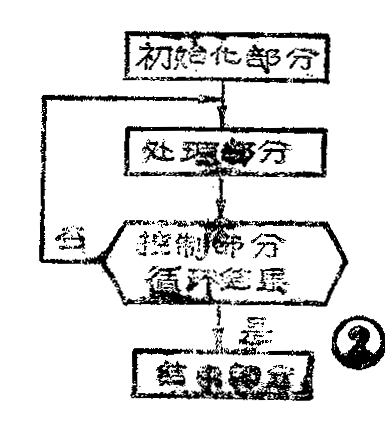

循环程序一般由四部分组成：①、初始化部分：分为循环工作部分的初始化和结束条件的初始化。②、处理部分：它进行数据处理和操作。③、循环控制部分：用来判断循环结束的条件。④、结束部分：循环程序的构成如图2所示。必须注意：不要使循环返回至初始化部分，否则会导致死循环，这是初学者常出的错误。

[例]将存放在2000—20FF单元中的256个数据送到3000—30FF单元中去。

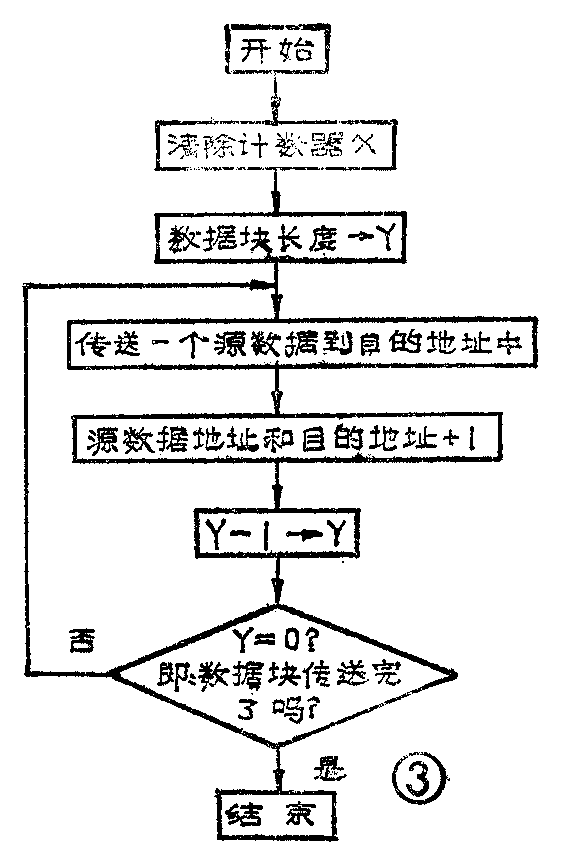

由于每一次传送数据的指令的操作码都是一样的，只是每一次传送数据的源地址和目的地址不一样。这样，用X寄存器的零页变址方式，把源地址和目的地址放在零页单元中，然后用加1的指令来修改源地址和目的地址，则传送指令对任何一次传送都是一样的。这样可以循环使用传送指令。本题程序框图如图3所示。

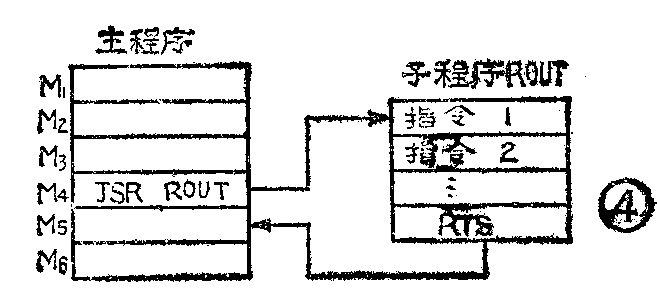

在程序编写过程中，经常会遇到相同的计算或操作。例如，作乘法、除法、求平方根、三角函数等，如果每次都从头开始编写计算程序，不仅麻烦而且是一种浪费。所以，把这些相同的部分编写成一个独立的程序段，称之为子程序。当遇到相同的计算或操作时就调用子程序，而不必对这些相同部分重复编写程序了。通常情况下，整个程序是由主程序和几个子程序组成的。65SC02微处理机备有专门的转子指令JSR，用以把控制转移到子程序。还备有专门的子程序返回指令RTS，用以使子程序返回到主程序。主，子程序关系如图4所示。

在存储器M4地址中，存放着一条转子指令JSR ROUT，当主程序执行到地址M4中的转子指令时，要求如下：

1．将主程序的断点地址M5压入堆栈，并把子程序ROUT的起始地址送入程序计数器PC，实现向子程序的转移。

2．在子程序的最后一条指令必须是RTS返回指令，它能使主程序的断点地址M5从堆栈中退出送入程序计数器PC，从而使主程序能继续往下执行。

[例]在16个不带符号的二进制数据中找最大值。数据在放在2000—200F之间的单元中，求得的最大值存入06单元。

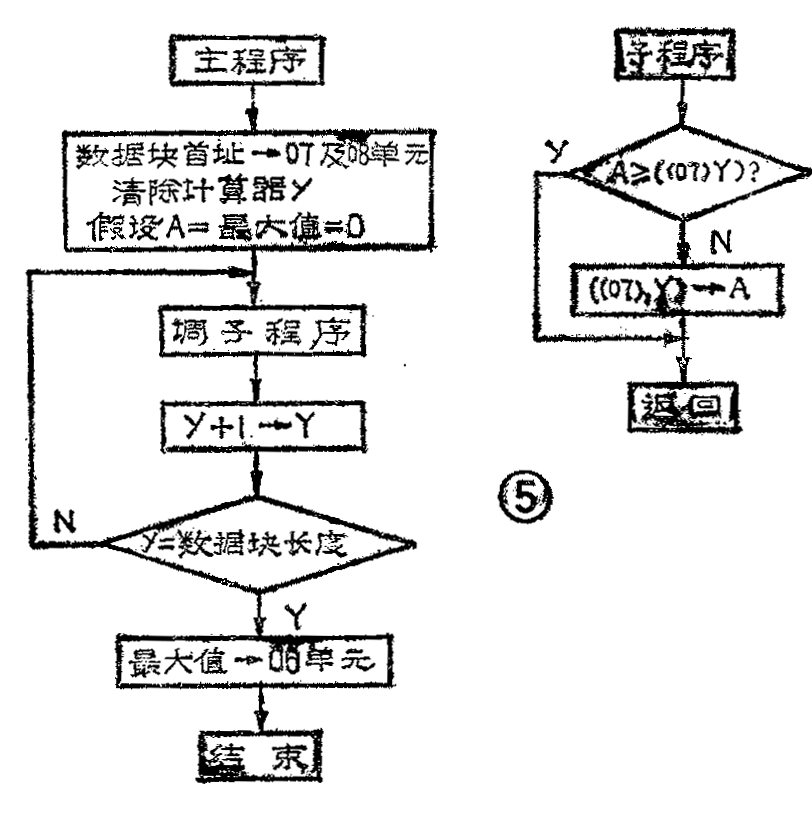

在这个例子中，把两个数之间的比较单独编成一个子程序。子程序的功能就是把两个数中较大的数存入A寄存器。A寄存器中总是存放着已比较过的数据中的最大值。通过Y寄存器每次加1，即可实现存放数据的内存地址加1，又可兼作数据块的长度计数。由于共有16个数据要进行比较，所以，主程序需要调用子程序16次，才能找出最大值。程序框图如图5所示。

在显示器屏幕的顶端显示“PLEASE TYPE LETTERA”一串字符。然后从键盘输入字母A，则在下一行继续显示“PLEASE TYPE LETTER A”字符串。

在这个例子中，需要调用监控程序中的几个子程序，下面先把监控程序中的几个子程序入口地址介绍一下。
