KD—482系列集成电路是专为电子钟、石英钟等设计的报时电路。当石英钟走到整点时，向报时电路送出一个触发信号，电路则先演奏一段简单乐曲，之后便开始打点，点数从1顺序递增到12循环。它的典型工作电压为3V，不演奏时耗电极微，小于1微安。它还可应用在任何需要报时的设备、家用电器和儿童玩具上。
一、工作原理
我们首先分析一下乐曲的结构。任何乐曲的曲谱都是由许多音符组成的，演奏时从第一个（或第一组）音符开始，顺序往后直至结束。每一个音符表示声音的两个特征：即音调（声音频率）、节拍（演奏时间）。要想让音乐集成电路奏出乐曲，首先应把音乐曲谱中所有的音符以指令形式顺序存在存储器内，这种指令的集合就是程序，程序不同，演奏的乐曲就不一样。存储器中每一个存储单元有一个地址码，从0开始顺序往下排，用地址码可将存储器内的指令调出。
指令为二进制编码（最简单的系统直接用机器码），我们假设它为8位，即从00000000至11111111。为了表示音符的两个特征，我们可用编码的前五位表示音符的音调，后三位表示音符的节拍。前五位编码用以产生与指令相符的乐音音调；后三位编码用以产生与指令相符的节拍。

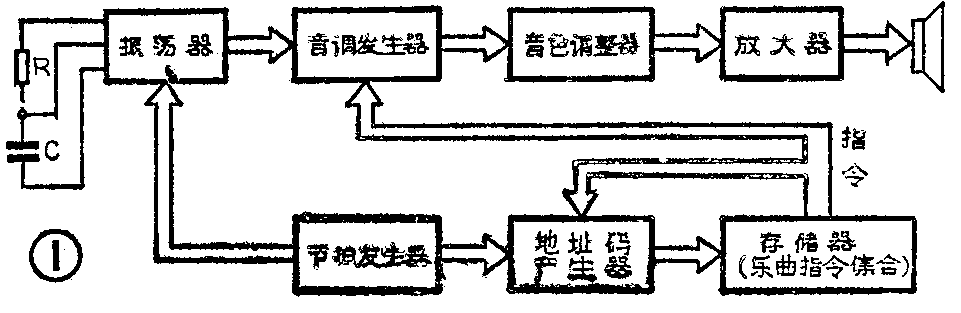

报时电路的原理方框图如图1所示。其中，音调发生器是一个分频器，用指令去控制它的分频次数，当需要产生的乐音频率是振荡器产生频率的几分之一时，指令就命令它进行几次分频，使产生的乐音音调合乎要求。节拍发生器也是一个分频器，对振荡器产生的频率进行分频，分频后产生乐曲的最小节拍，就是说乐曲所有音符的节拍都不能小于这个最小节拍，而只能是它的几倍。节拍脉冲类似于计算机的时钟脉冲，是芯片中起指挥作用的最小时间单元。地址码产生器由一个被指令控制的分频器与一个加1计数器组成。分频器对节拍发生器送来的节拍脉冲进行分频，每一个音符的节拍是最小节拍的几倍，该音符的指令就控制这个分频器进行几次分频，使分频时间与音符节拍时间相等。分频后地址码加1，调下一个音符对应的指令，电路开始产生下一个音符的音调与节拍。音色调整器通过改变声频电流的波形，使电路产生象钢琴、单簧管等声音。振荡器是整个电路的心脏，它给音调发生器与节拍发生器提供信号，供它们分频使用。振荡器为自激多谐振荡电路，决定其频率的关键元件是R、C，由于振荡频率不高，所以电阻阻值与电容器容量都较大，不易集成化，需由使用者自己安装。
当一个乐曲（包括打点部分）奏完后，发出一个指令，命令地址码产生器暂停工作，直到下一个触发信号到来后，才开始调下一个乐曲的指令，如此循环下去。
二、产品型号与特点
1、KD—482B，见图2。本电路能产生12首乐曲，并在每首乐曲后面跟着打点。振荡器外接R\(_{1}\)、C1，加大它们的数值，会使电路产生的音调降低，节拍变慢。外接两只PNP型硅三极管组成放大器。

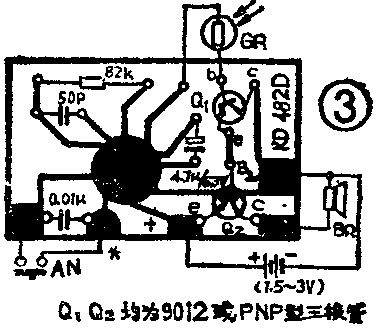

2、KD－482D（M203），见图3。本电路为KD－482B的改进型，在三极管Q\(_{1}\)的基极输入端串入一个光敏电阻GR，可用MG—45型，它的作用是防止夜间报时打点声音太大，惊扰睡眠。由于夜间光线很暗，光敏电阻阻值变大，控制音乐声减小甚至听不到。本电路发出的乐曲的音质更好听。
3、KD—482E，见图4。它也有光控作用，并且内存1024个音符，所以发出的声音是双音调的，听起来不感到单调。
4、KD—482G，它除具有光控、打点功能外，其内部还附有3252型走时IC。这是高音质音乐电路，它以管风琴的声音奏出西敏寺教堂歌曲。
5、KD—482H，它具有程控、双音调，突出特点是乐曲后以中文语言报时，省去了数点数的麻烦。
6、KD—482FB，它可发出双音调乐曲（西敏寺教堂曲），具有程控功能——晚10时至早5时不发声。
7、KD－482GB它存有16首乐曲，具有双音程控功能。
此外还有KD—482A（KD—482）型，它只存有12首乐曲，不打点。以上萧山晶体管厂均有售。
三、使用

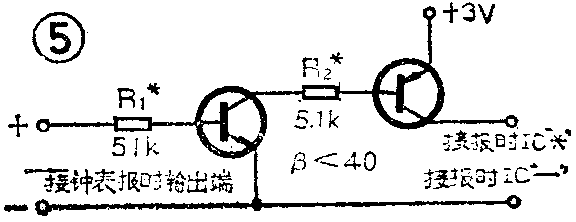

在图2～4上均绘出了用微动开关触发的方式，实用中要从钟表上引出触发信号，而微动开关只起调整作用，使打点数与钟表走时一致。从钟表上引出的触发信号接至图中“*”点，平时“*”点保持零电位，触发时电位上升至+3V，触发后电位回零。个别钟表可能有报时输出端，若输出电压大于或小于+3V，都要加接口电路，参看图5。(祝希忠)
