TBA810SH／AS是现在收录机上常用的音频功放集成块，输出功率大，E\(_{CC}\)=14.4V PO=6W（γ=10％），灵敏度较高E\(_{CC}\)=14.4V，RF=33Ω，V\(_{i}\)=45mV（PO＝6W），但闭环频响比TBA800差E\(_{CC}\)＝14.4V RF=33Ω C\(_{F1}\)=1000pF，-3dB=50Hz～10kHz。正常输出是E\(_{CC}\)=14.4V RL=4Ω，P\(_{O}\)=5W。

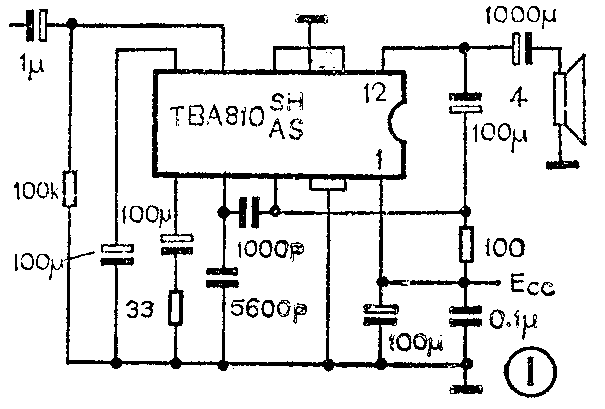

该集成块的接法如图1。其大环路负反馈分二路：一路是内部电阻（7kΩ）反馈，它从输出端中点（12脚）反馈到输入级的发射极（6脚），需外接一C\(_{F}\)串RF，C\(_{F}\)是隔直的；第二路是外部电容分压反自激负反馈，它从输出端12脚接1000pF到第二级的基极5脚，这是并联电压负反馈，5脚接5600pF到地，1000pF反自激，5600pF起分压作用，用以减少这一路的交流负反馈深度。这可由戴维南定理得等效电势为\(\frac{1000}{1000+5600}\)VO等效内阻为一电容器，容量为1000×5600;1000+5600≈850pF，可见图二。
因为这1000pF是一个跨路电容器，由开环法则知，它可等效为在5脚与地间接一个（1＋K\(_{U}\)）×1000pF≈1400000pF的电容器，及在12脚与地间接一个1+KUK\(_{U}\)×1000pF≈1000pF的电容器。这里KU=1400是第5脚到12脚的电压放大倍数。因为R\(_{L}\)=4Ω，所以1000pF影响不大，但5脚的1.4μF电容就使频响大大变坏。
由大量数据与经验知，对于TBA810SH／AS的负反馈深度，这1.4μF过大了，有0.14μF便能反自激，于是就改1000pF为100pF，为了保证等效负反馈电势不变，5600pF改成560pF（或510pF），R\(_{F}\)＝33Ω。此时等效内阻是85pF这使第二路深反馈减小。
笔者在机器上实验得到了成功的证实。这样做，使开环频响改善，谐波失真可由负反馈减小。闭环频响可从原来的10kHz扩展到30kHz。
用这块集成块，请注意两点：（1）电容器100pF、560pF（或510pF），尤是100pF的容量一定要准确，电容器耐压要足够以免打穿造成损坏；（2）印刷板接地线的面积要足够。（戴公元）
