在业余和一些专业修理部门，往往缺少测试带，而采用试听放音的方式进行电机转速的修正。这种方法在常速下是可行的，而且能达到精度要求，但对电机的倍速调整无能为力，因为带速加快后原录音节目的信号频率升高，完全听不清音乐节目的详细内容。
这里介绍的是，在倍速下录制一个音乐节目电机倍速测试带，用此带调整电机的倍速。制作方便、简单。

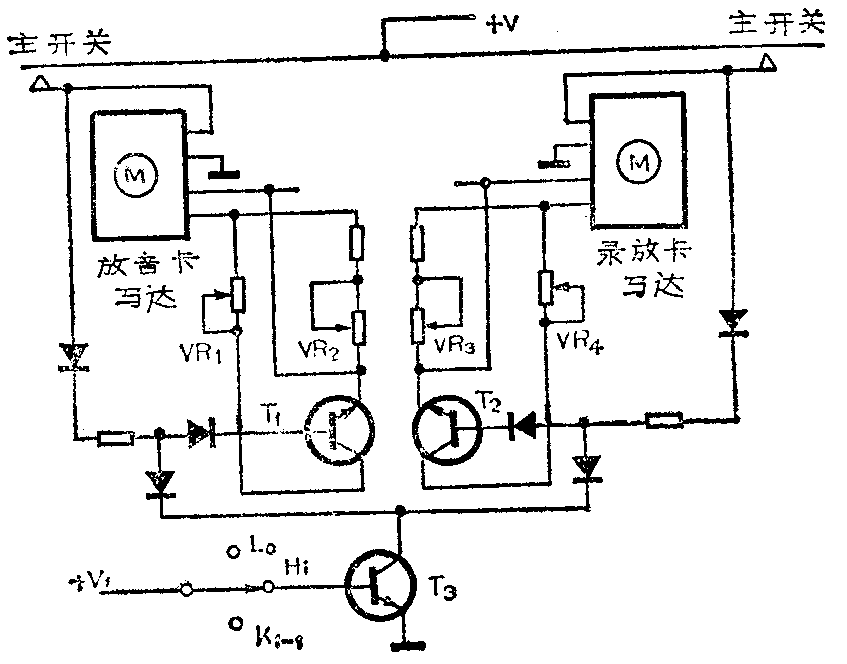

电路工作原理：具有倍速功能的典型电机控制电路如附图所示。
两卡各有一个主开关，设在机芯上，用以控制电机的工作电源。VR\(_{2}\)、VR3分别是放音卡、录放卡的倍速微调电阻，VR\(_{1}\)、VR4分别是常速微调电阻。T\(_{1}\)、T2管分别是两卡的转换开关管，T\(_{3}\)是两卡的总转速控制管，K1－1是常速/倍速开关的一个刀组。
在常速下，K\(_{1}\)-1刀位在L0上，T\(_{3}\)管无基极偏压而截止，VC呈高电位，两卡分别通过各自的主开关、T\(_{1}\)和T2管基极回路内的两只二极管和一只电阻，由电源V使T\(_{1}\)、T2管饱和导通。电路等效于VR\(_{1}\)和VR2并联，VR\(_{3}\)和VR4并联，其值较小，负反馈量大，电机绕组两端工作电压较低，电机工作在常速状态。
在倍速下，K\(_{1}\)-1刀位在Hi上，T3管饱和导通，V\(_{C}\)呈低电位，结果将T1、T\(_{2}\)管基极箝于低电位而截止，VR1、VR\(_{4}\)分别断开电路，这样负反馈电阻VR2、VR\(_{3}\)较大（无并联电阻），负反馈量小，电机绕组两端获得较高工作电压，电机转动在倍速之下。

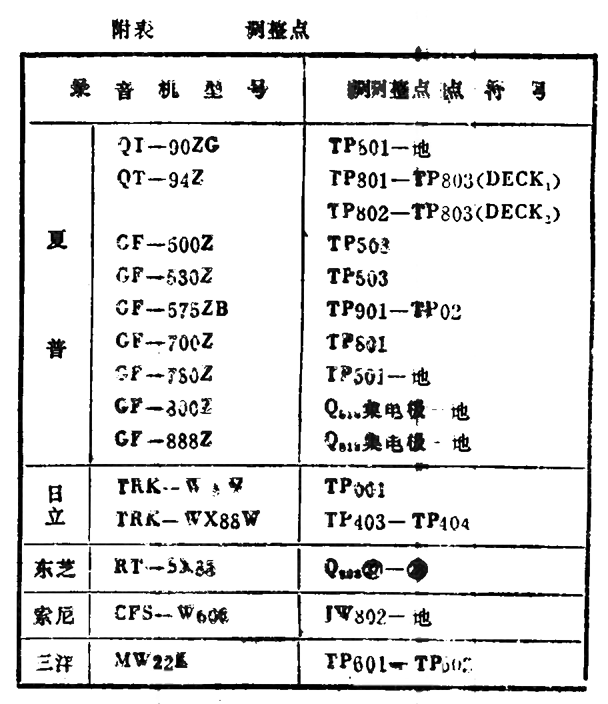

倍速调整点：双卡电机控制电路一般设有倍速调整点以备修理时调整之用，调整电机倍速时只要将此调整点短接即可达到倍速状态。附表列出了部分机器调整点位置。
在没有调整点资料时，也可用下面方法调整。将附图中T\(_{3}\)管集电极对地短接，这样做后便能实现倍速。
制带方法一是取一台录音性能良好（主要指带速标准）、具有倍速录音功能的双卡录音机，在打开机壳的情况下，使其工作在机内调频收音录音状态下，收音内容应是自己相当熟习的音乐、歌曲节目。将电机倍速调整点短路，此时电机工作在倍速录音状态下，这样录出的磁带是4.76×2CM／S的录音带。用这个带调整电机的倍速转速就同用原声带调电机常速转速时一样。因各机结构有异，有时在高速录音时要将放音卡放音键按下才行。
方法二是在双卡常速复制磁带的基础上，再将录放卡控制电机转速的开关管（如图1中的T\(_{2}\)）基极、发射极直接短接。这样，放音卡常速放原声磁带，录放卡倍速进行录音，录出的磁带便是倍速调整带。然后用此带调整倍速转速。这一方法不受调频收音的限制，但操作较麻烦，最好用方法一。
调整倍速微调电阻：有了自制的测试带可以用下列方法调整。
放音卡调整方法：用此带放音，使机器工作在倍速放音状态下，调整放音卡电机倍速微调电阻，直到所听节目正常为止。
录放卡调整方法：录放卡用此带放音，将倍速调整点短接（或将图1中T\(_{3}\)管集电极对地短接），录放卡此时工作在倍速放音状态下，调整录放卡电机倍速微调电阻，直到所听节目正常为止。
注意：倍速调整完毕才能用普通原声带调整电机常速，不可先调常速再调倍速。(胡斌)
