故障现象：刚开机声光皆有，亮度失控，有回扫亮线，约3～5秒钟后，光栅突然消失，声音正常。稍停再开机，又重复上述故障现象。
故障检修：从故障现象分析为保护电路动作可能性较大。首先测保护电路参考点IC\(_{8}\)01直流电压为1.5V，(正常值为零伏)证明是保护电路动作。为了进一步查明属哪种类型电路被保护，再断开D603，IC\(_{8}\)01电压恢复正常，此时光栅很亮，而亮度失控，断定是三种保护电路中的显像管束电流保护电路动作。为了寻找故障根源，通电测量显像管各极电压（因保护电路已断开，每次通电测量时间要小于30秒），加速极电压正常，而三个阴极电压都只有几伏，接着测量+180V输出端，电压为零伏，D605正端也没电压，T\(_{6}\)02④脚电压正常，为+115V。证明是R640开路，焊下测量为无限大。R\(_{64}\)0为保险丝电阻，当负载短路时起熔丝保护作用，所以R640的烧断必须查出故障原因后方可更换。断电测+180V输出端对地电阻，阻值为零欧，通过检查，是C\(_{628}\)击穿短路所致。C628原参数是0.1μF/250V，换用0.1μF/400V涤纶电容。若手边无保险丝电阻，R\(_{64}\)0可用1／8瓦4.7Ω～10Ω炭膜电阻代替

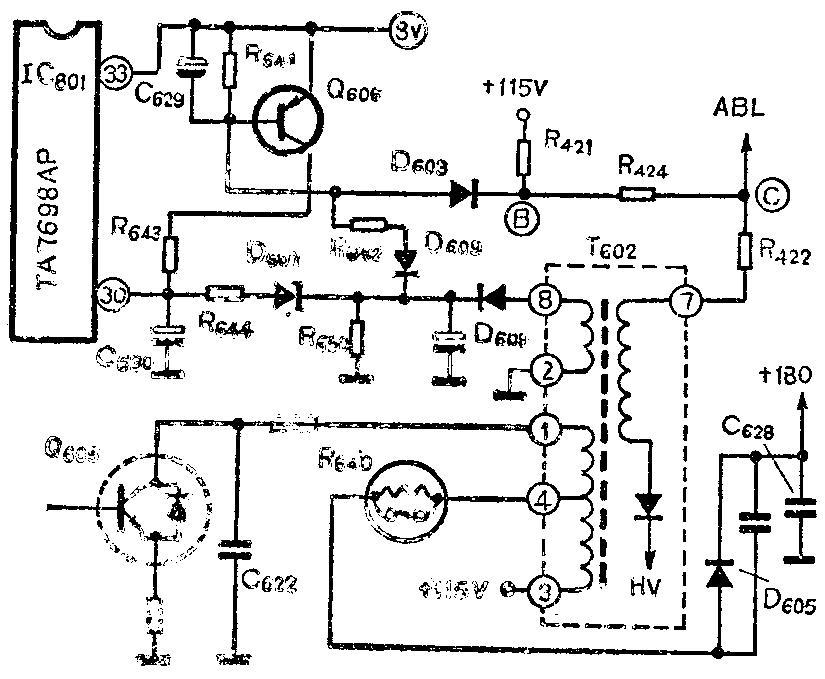

故障分析；WCD－25型彩电采用的是夏普NC－IIT机芯，保护电路很完善，在扫描电路中就采用了三种保护电路；（1）显像管束电流过流保护；（2）过高压X线保护；（3）场输出保护。在此故障中，由于C\(_{628}\)击穿，使+180V电源对地短路，因此把R640烧断，造成+180V电源消失，显像管阴极电位降为零，所以栅负压也为零，使束电流无控制地剧增，束电流在R\(_{421}\)、R424上的压降增大，使C点电位下降，ABL电路因视放输出级无电源供给停止工作已无能为力，增大的束电流在R\(_{421}\)上电压降猛增，使B点电位下降很多，当低于7.3V后，D603导通，Q\(_{6}\)06得正偏置也导通，导通后的电流流经R643、R\(_{644}\)、D607、R\(_{65}\)0，R644、D\(_{6}\)07、R650上电压降增大，使IC\(_{8}\)01电压升高，当大于1.4V后，IC801内部保护电路动作，切断行激励信号，使行输出级停止工作，高压消失，保护了价钱昂贵的彩色显像管安全。
R\(_{642}\)、D609为自保电路。当保护电路动作后，高压消失，束电流也消失，会导致B点电位上升，使D\(_{6}\)03，Q606重新截止，解除保护，使行输出级再次工作，引起束电流保护再次动作。为了避免这种不良的振荡现象产生，所以电路中设计了自保电路。当保护电路动作后，T\(_{6}\)02⑧脚无行逆脉冲输出，（此脚是过高压保护取样端）使D608负端电位降低，D\(_{6}\)09正向导通，Q606偏流改由R\(_{642}\)、D609、R\(_{65}\)0供给，继续保持导通。在故障没排除前，一直处于保护状态。(王永友)
