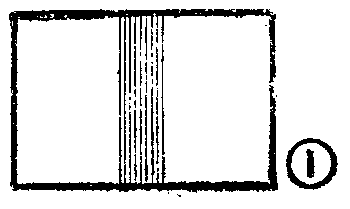

一台北京牌864型14英寸黑白电视机，开机后伴音正常，但荧光屏出现一条宽度约为5厘米的多层次垂直光栅，如图1所示，开机不足5分钟便声光全无。
检修方法：开机检查发现直流保险管BX\(_{2}\)已被烧断，由于电流过大故首先检查行输出管BG5（见图2），发现该管的c、e极之间已被击穿。换上新管后，仍只有一条垂直光栅，查得提升电压只有21V（正常值应为27V），而BG\(_{5}\)的负压正常，同时，行管BG5发热严重，数分钟后，行管BG\(_{5}\)又被烧坏，说明故障在行输出部分。仔细检查行输出部分：（l）检查行逆程电容、阻尼二极管BG12、升压二极管BG\(_{15}\)及升压电容C66均良好。（2）切断行输出管BG\(_{5}\)的外负载电路（即断开R49、R\(_{33}\)、R56及高压），见图2打“×”处，焊上新行管，开机，其提升电压仍不能回升至27V，说明外负载电路无短路故障。（3）检查S形校正电容C\(_{62}\)，焊下检查，发现该电容基本无充放电指示，用电容表测得容量仅有2400pF的不稳定值，正常值应为2.2μF，换新电容，提升电压恢复至27V，故障消除。
小结:检修此故障，应随时注意行管的温度，一般每次开机检修时间不要超过3分钟，待行输出管温度下降，再重新开机检查，这样可避免多次烧坏行输出管。另外，检修时还可用酒精棉球冷却行输出管，从而缩短检修时间。（唐广徽）
