本电子玩具有声控、光控功能，每天早上自动演奏一首“天仙配”主题曲，催人早起。当对它吹哨子或拍手掌时发出“汪汪”的狗叫声，在发声的同时，两眼不断地转动发光，十分有趣。若将它挂于门背的上方，还可作声控门铃，当有人敲门时便会“汪汪”叫，告知主人有客来访。在大厅内放置时，晚上亮灯又可听到优美动听的音乐。
电路工作原理

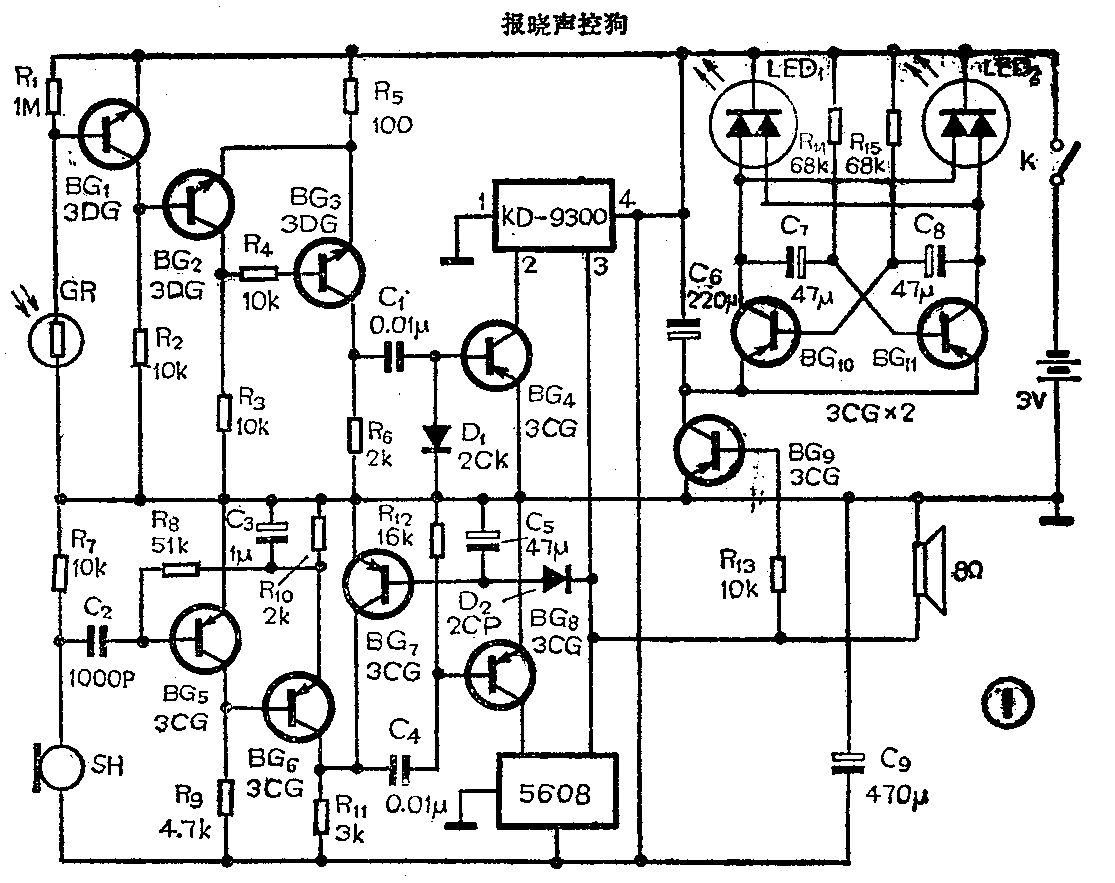

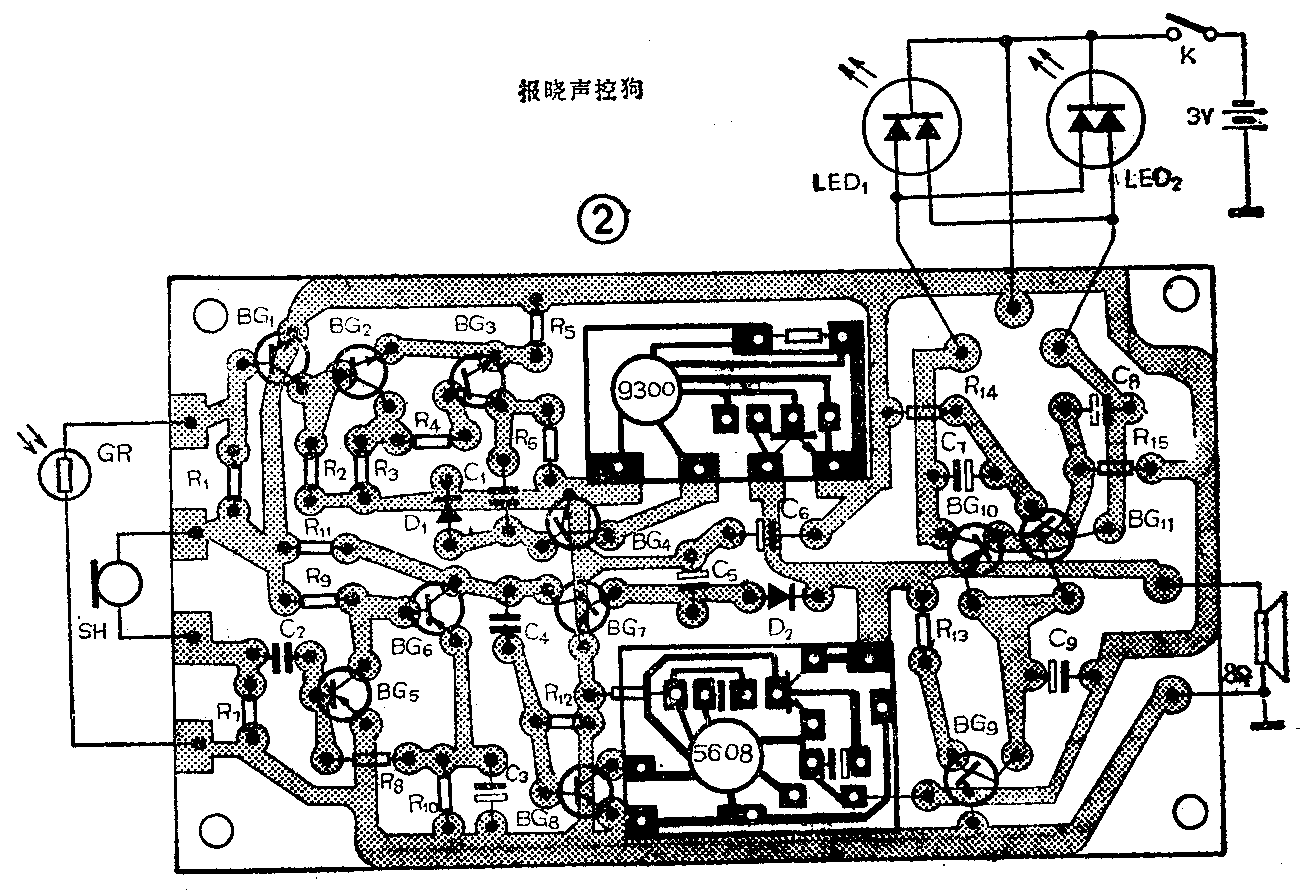

声控狗电路图见图1所示。印刷电路板见图2。图1中GR与BG\(_{1}\)组成电压放大级。BG2与BG\(_{3}\)组成施密特触发器，将输入缓慢变化或不规则的信号整形，由BG3集电极输出方波信号。C\(_{1}\)与BG4组成延时释放开关电路，代替了原音乐集成电路中手动按扭开关AN。当光线从暗变为亮（黑夜转为白天）时，施密特电路翻转，BG\(_{3}\)由截止变为导通，电源经BG4的发射结be，BG\(_{3}\)的ce极和R5对C\(_{1}\)充电，BG4获正偏而导通，音乐集成电路KD－9300触发，喇叭发出音乐声。与此同时，部分输出信号经R\(_{13}\)使BG9工作，并对BG\(_{1}\)0与BG11组成的多谐振荡器供电。这时，作为狗眼睛用的两只变色发光二极管LED\(_{1}\)和LED2交替发出红、绿光。另一部分输出信号经D\(_{2}\)、C5整流后供BG\(_{7}\)使之导通，因而由驻极体话筒SH、BG5和BG\(_{6}\)组成的放大器无法工作，封锁了声控源。所以在光控部分工作时，狗叫电路NS5608是不会发声的。当光线由亮变为暗（白天转黑夜）时，施密特电路再次翻转，BG3由导通变为截止，C\(_{1}\)经D1和R\(_{6}\)放电，BG4反偏，因而保持截止状态，KD－9300不工作。所以，本装置只有早上才能听到乐曲，傍晚是听不到乐曲的，故称之为报晓电路。
声控部分由SH、BG\(_{5}\)和BG6组成的直耦电压放大级将声控信号放大，经C\(_{4}\)耦合到BG8并触发狗叫电路NS5608工作，使喇叭中发出狗叫声，同时，狗的两眼也随叫声闪闪发光。
调试
光控部分的调试：先将BG\(_{8}\)的b、e脚短路。再用不透光黑纸自制一个φ10（毫米）的遮光圆筒，筒的一头封死，另一头套人光敏电阻上。调整R1或R\(_{2}\)，使光敏电阻在被遮与光照时，BG3集电极电压分别是-2.8伏与-0.2伏。在BG\(_{3}\)导通同时，喇叭应发出乐曲声，红、绿发光二极管交替地亮着。否则，可能是D1接反。如C\(_{1}\)漏电时，乐曲将会奏个不停。调整C7、C\(_{8}\)或R14、R\(_{15}\)可改变多谐振荡器的振荡频率，一般每秒钟2至3次左右即可。如发现两个发光管均是橙色光时，说明振荡频率过高，可将以上的RC值增大。当亮度不够时，可适当减少R13的数值。
声控部分的调整：将刚才短路的BG\(_{8}\)的b、e脚恢复原状。用高阻耳机串一个0.01μ的电容器后并接于BG6集电极上监听，边听边调整R\(_{8}\)，使之声音最大。其余元件不用调，声控灵敏度改用R12米控制。R\(_{12}\)越小，声控灵敏度越低，反之则高。试验时，在光控乐曲起奏时，对话筒吹气听不到狗叫声为正常；乐曲停止1～2秒钟后，声控灵敏度马上恢复，这时，只要轻轻拍手就能使之发出狗叫声。图3是安装实体图，仅供参考。(林世科)
