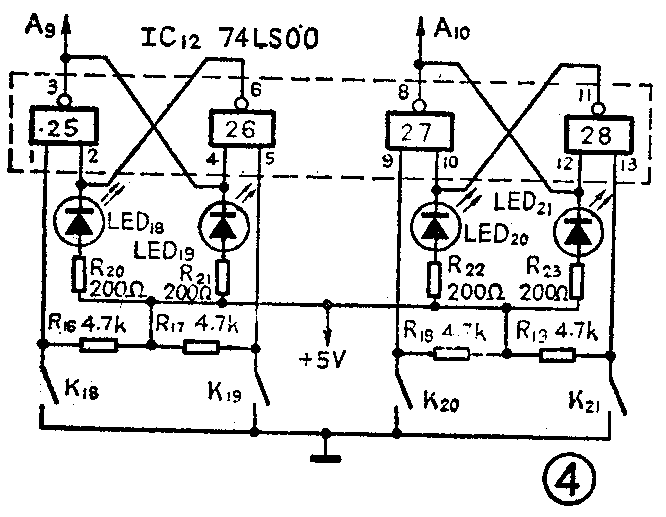

复合键的编码电路如图4所示，被电路由一块集成块IC\(_{12}\)构成两个典型的R－S触发器，每个复合键就相当于触发器的R或S触发端，并有相应的发光二极管对应指示。在键功能的安排形式上，该电路不是采用常规四选一的方式，而是通过按下K18、K\(_{19}\)中某一个与按下另两键中的某一个的不同组合而产生四种状态，供给EPROM地址线A9A10。电路的工作过程。以K18、K\(_{19}\)对应的触发器为例，当按下K18时，门25输出高电平并加至门26，使门26输出低电平，发光二极管LED\(_{18}\)接通；断开K18后，门25仍输出高电平，即加到EPROM地址线A\(_{9}\)上为高电平，LED18继续点亮，电路此时达到稳态。同理当按下K\(_{19}\)时，门26输出高电平并加至门25，使门25输出低电平，发光二极管LED19接通；断开K\(_{19}\)后，门25仍输出低电平，即加到地址线A9上为低电平，LED\(_{19}\)继续点亮，电路达到另一种稳态。另一触发器的工作原理与此类似。通过两个触发器中四个按键的不同组合，就可以达到选择不同EPROM存储区的目的，从而实现复合键的功能。
三、打击乐音源电路

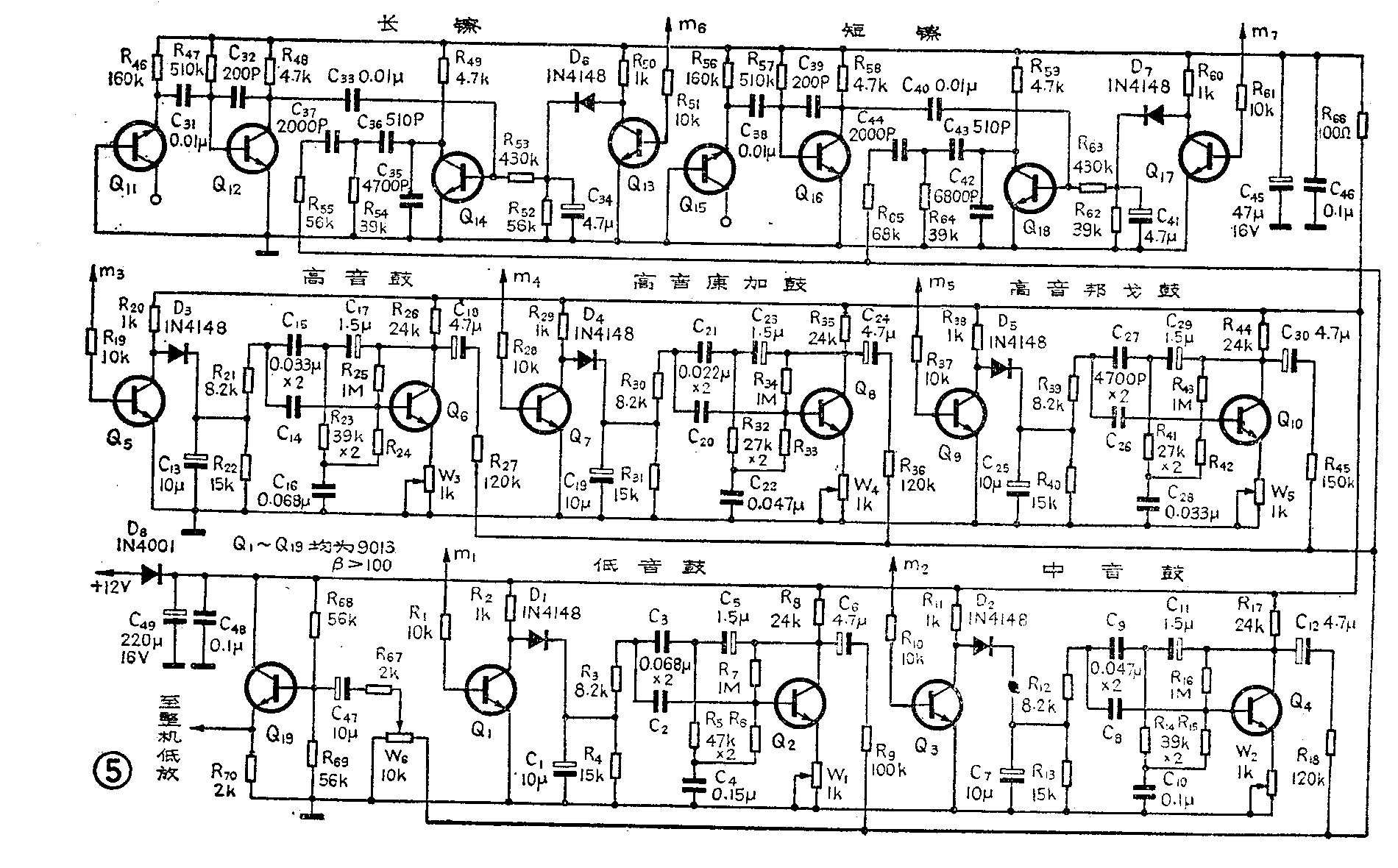

图1电路共可驱动七种负脉冲触发的打击乐音源电路，本例中安排的七种音源是低音鼓、中音鼓、高音鼓、高音康加鼓、高音帮戈鼓、长镲和短镲。图5给出了七种音源电路。
鼓音实际是一种衰减的正弦波振荡，改变振荡频率就可以得到不同的鼓者。图5五种鼓电路均采用典型的RC双T振荡器，工作原理以低音鼓为例：三极管Q\(_{2}\)等元件组成振荡器，振荡频率由阻容元件C2、C\(_{3}\)、C4、R\(_{5}\)、R6共同决定，无触发脉冲时调节电位器由使其处于临界振荡状态。平时Q\(_{1}\)处于饱和状态，触发脉冲到来时Q1截止，电源电压经电阻R\(_{2}\)、二极管D1向电容C\(_{1}\)充电、激发振荡器工作。触发脉冲过后，C1按指数规律放电，在振荡器输出端就可以得到类似鼓音的指数规律衰减正弦波。待续（李孝昌）
