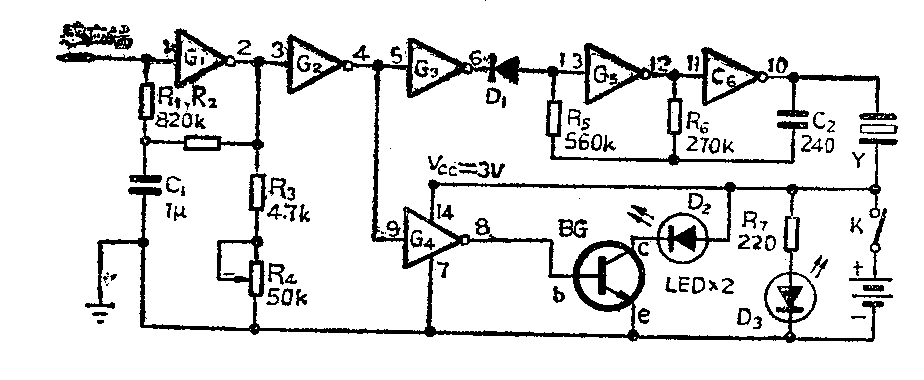

本文介绍一种适合无线电爱好者实验和使用的感应式测电器。它的优点是体积小便于携带，检测物体是否带电或漏电、辨别供电线路的火线和中性线、查找线路断线点均无需直接接触被测物的金属部分，只要将其感应端靠近被测物，如有声光显示报警则表示该物体上带电，准确迅速而且灵敏可靠。机器全部元件及工作所需的二节五号电池均安装在一个小塑料盒内，体积约为12cm×3cm×2cm。工作原理：参见图1。主要器件是一块CMOS数字集成电路CD4069，该IC内部有六个相同的反相器。根据本电路的工作需要，将其中G\(_{1}\)作模拟电路应用，利用它具有较高的输入阻抗这一特点感应外界电场的微弱交变信号并加以放大送给G2进行整形，由G\(_{2}\)输出近似方波的50Hz交变信号去控制后级电路。G5和G\(_{6}\)配合R5、R\(_{6}\)、C2构成一个多谐振荡器，G\(_{3}\)和G4则将G\(_{2}\)的输出反相，分别去控制振荡器是否起振和三极管BG是否导通，从而由蜂鸣片Y和发光二极管D2显示声和光。
电路工作过程如下：合上电源开关K，发光二极管D\(_{3}\)发光表示电路开始工作，将测电器的感应端靠近被测物体，如该物体并不带电则无感应信号输入G1，因而G\(_{1}\)也无信号输出。由于G2的输入端偏压略小于它的阈电压（即为1／2电源电压），故G\(_{2}\)的输出端此时呈高电位，G3将其反相变为低电平输出使二极管D\(_{1}\)导通，将多谐振荡器的输入端箝位在低电平使它不起振而无输出信号，蝉鸣器不发声。同理，G4的输出端此时也为低电平而将三极管BG截止，LED也不发光。当被测物带电时，由于G\(_{1}\)感应到外界电场的微弱交变信号并予以放大，使G2的输入端获得高电位令后面各级的工作状态全部翻转过来，故声光同时并现，表示被测物体带电。
调试方法：只要元件质量可靠，焊接无误，电路便可进入工作状态，声光显示灵敏度可适当调整R\(_{4}\)和R1直到合适为止。适当变动C\(_{2}\)或R5和R\(_{6}\)的数值，蝉鸣器发出的音量和音调也将变化。
使用注意事项：如被测的导线平行太近或是绞合的软线，最好应适当分开，独条测试以确保准确。另外，有时由于三相电源负载不平衡引起中性线带电也会使测电器有声光显示，但声较小。（陈廷林）
