中华学习机原理和应用（13） ——65SC02指令系统和汇编语言

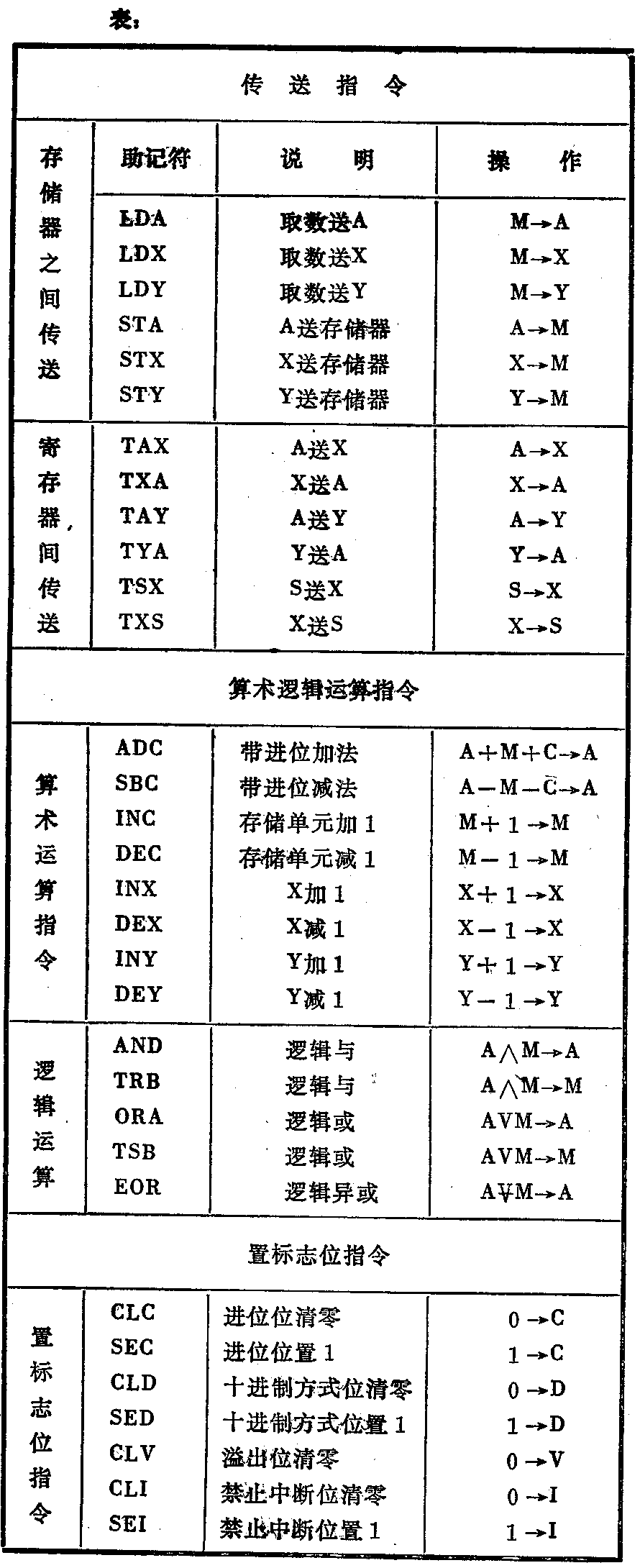

65SC02微机处理器有64条指令，15种寻址方式。每条指令可对应不同的寻址方式，这样共能组合178种指令编码。指令长度为1—3字节，其中第一字节一律为操作码，操作数或操作数的地址跟随在操作码之后，根据采用的寻址方式占用一个或二个字节。为讨论方便，现将65SC02的指令系统按功能分成几类进行介绍，指令的助记符、说明及操作见表1。

一、传送指令：包括存储器和存储器、寄存器和寄存器之间的传送。例如，指令LDA＃＄00/TAX/ TAY分别将00送A累加器/A送X/A送Y，这样就实现了将累加器A，变址寄存器X和Y清零。

二、算术逻辑运算指令：包括算术运算指令和逻辑运算指令。前者加减是带进位或借位的加减法，其中借位标志C-是P寄存器中的标志位C的取反状态；后者运算各位之间没有进位借位关系。

三、置标志位指令：在P寄存器中设置了七个标志位，这些标志位可以由置标志位指令来设置。

四、比较指令：见表。执行CMP指令后，若C=1，则表示够减无借位，即A≥M；C=0，则表示不够减有借位，即A＜M。

五、移位指令：包括将累加器A中的内容进行左移、右移、循环左移和循环右移等指令。

六、堆栈指令：堆栈是一个按照“后进先出”原则安排的内存区域，主要用于暂存数据。堆栈指针S始终指向栈顶的一个空单元，在数据出栈时自动加1，进栈时自动减1。堆栈设置在第一页地址010001FF上，S指示堆栈地址的低八位。

七、转移指令：程序通常是顺序执行的，但有时也需要转到某个特定地址继续执行，这就需要借助转移指令来实现。转移指令包括无条件转移指令和条件转移指令。

八、转子指令和子程序返回指令：转子指令使主程序转向子程序的入口地址，并执行子程序；子程序最后的返回指令，使程序返回到主程序被打断处。

计算机的CPU和存储器等功能部件只能接受“1”和“0”这样的信息，所以计算机的指令和地址等都是用二进制编码表示的，为方便常写成十六进制的形式，用这种形式的指令组成的程序称为机器语言。这种语言为计算机直接使用，不需任何翻译，因此速度最快；但它存在着不易看懂，容易出错的缺点。为克服机器语言的这些缺点，人们便想到了用与机器语言基本上一一对应的符号表示它，使所有的操作和地址都可用符号来标记，用这种符号编写的程序称为汇编语言。汇编语言必须经过翻译，变成机器语言才能为计算机接受。这个翻译过程称为“汇编”，是由计算机配置的汇编程序完成的。

汇编语言一般由标号、操作码、操作数及注释部分组成。举例说明如下：

这是对从1000单元开始存放着的五个数据求累加和的程序，其中START，LOOP都是标号，LOOP是程序分支所需要的地址，操作码部分都是65SC02的助记将，操作数部分是操作码所要操作的数据，在分号后面部分是注释部分（若要作为程序的一部分输入或要求与程序一起打印输出，注释部分要用英文书写）。它是用来说明语句的功能，便于阅读和交流。汇编程序对注释部分不予理会的。

汇编语言中有一类指令，它们不产生目标程序，即不影响程序的执行，称为伪指令。例如为程序指定起始地址、给符号赋值、把给定的数据放入存储单元、留出存储数据用的存储区等操作。下面介绍6502系到汇编语言常用的伪指令。

一、初始地址伪指令ORG：

指令格式 ORG nn

nn是16位二进制数，本语句用来确定一段程序的起始地址。

二、定义字节伪指令DFB：

指令格式〈标号〉DFB 〈项或项表〉

其中“项或项表”指一个字节，或字节串，或是字特串。此语句告诉汇编程序在目标代码中留出一个或一串字节的位置，并在其中填入项或项表的数值或字符的ASGII码值。

三、定义字伪指令DW：

指令格式〈标号〉 DW〈项或项表〉

其中“项或项表”指的是一个字（包括两个字节）或字串。指令功能与上述DFB指令类似。通常DW指令用来定义地址码。

四、定义存储区伪指令DS：

指令格式〈标号〉 DS 表达式

功能：由标号所指定的单元开始，留出表达式所规定数量的内存单元。

五、等值伪指令EQU：

指令格式〈标号〉 EQU 〈项〉

上述伪指令举例说明如下：

ORG规定了标号FIRST的地址为＄300，伪指令把数据＄1A、＄1B、＄1C及字母A、B、C的ASCII码值顺序放入FIRST开始的6个连续单元中。

DW指令在ADDRESS开始的四个单元中顺序放入06、C5、04及FE。

由BUFFER单元开始空出10个单元。

首先将数值＄1000赋值给COUNT，然后再将已赋值的COUNT的值赋值给AREA1，即AREA1=＄1000。(乌振声 黄金明)
